电流互感器(CT)用于感测单相或三相电路中的交流电流.在基本的仪器级电流互感器中,一根初级导体穿过铁芯.
次级绕组具有多匝以提供较低的输出电流.这样就可以将电表放置在远离大电流电路的位置.仪表CT通常具有一个1A或5AAC次级,该次级连接到电流表,功率计或电度表。CT有各种尺寸和样式,标准比例从50:5到4000:5。分芯模型可轻松地围绕现有布线进行改造.实芯模型提供了较低的成本.

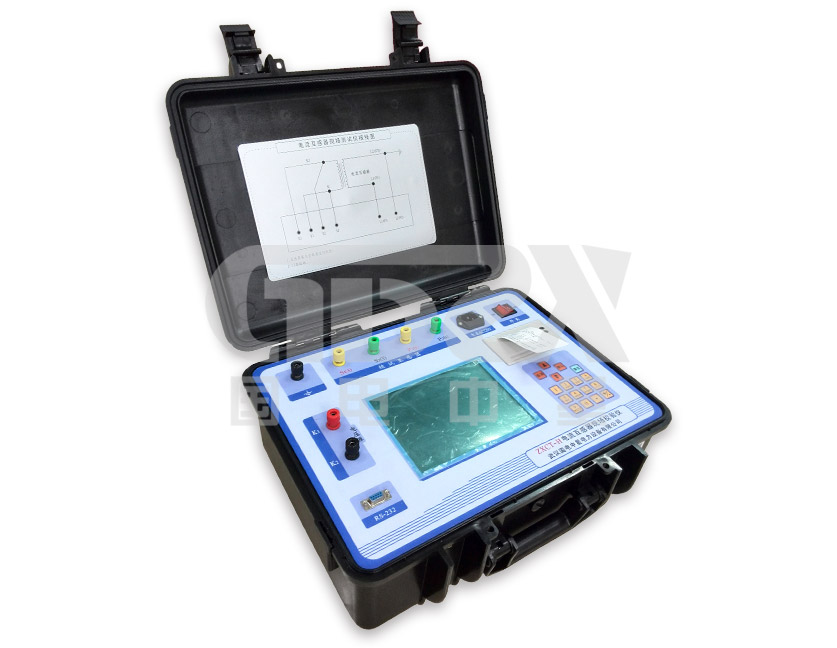

电流互感器由尺寸(VA额定值),比率和精度指定.VA额定值确定可以规定的精度驱动的最大次级阻抗(负担)。
典型的变压器额定模拟电流表具有5A交流运动(M)。来自输入端子(T1和T2)的导线会产生较小的附加串联电阻.对于50 Hz或60 Hz的操作,从T1到T2的电阻测量足以确定电流表负载。将两个引线电阻相加即可获得完整的CT负担.一些模拟仪表用小的内部CT和驱动该机芯的电子电路来代替5A机芯。使用相同的方法来测量这些设备中的电流表负载.
在许多数字仪表中,模拟仪表元件(M)被并联电阻(通常为0.01)和电子测量电路所代替.某些数字仪表可能会用内部CT代替分流电阻器以进行隔离.在这两种情况下,仪表电阻和总CT负载的测量均与上述相同.
