兆欧表型号及规格如何选择

发布时间:2021-04-26 浏览数:146

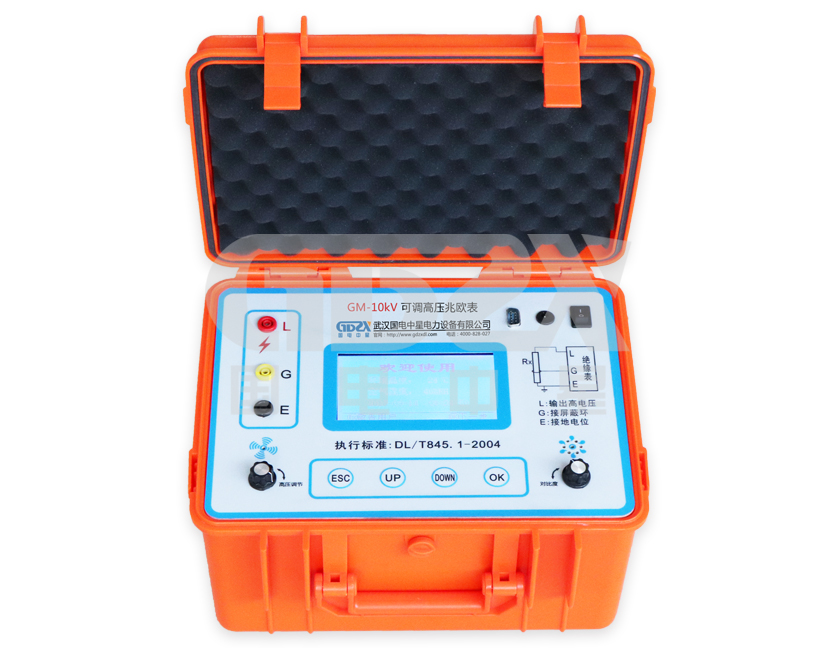

       兆欧表型号及规格如何选择,主要原则应该是按照试验电压等级,用户可以根据试品特性和试验规程要求选择适用的高压兆欧表,输出的短路电流及量程范围应符合规程的要求,较高抗现场干扰能力及动态测量准确度,使用方便安全,性价比高。


  根据根据测试对象的要求不同,兆欧表大致可以划分为普及型、主导型、以及型三种,依据电力设备的预防及交接试验规程,用作测量试品绝缘电阻的普及型兆欧表试验电压等级500V,1000V。

  主导型兆欧表主要测量试品的绝缘电阻,吸收比或着是极化指数,电压等级一般为2500V,5000V型的兆欧表用于测量同步发电机,直流电机及交流电动机等绕组的绝缘电阻、吸收比和极化指数。有的时候呢还要测量或测算真实绝缘电阻值。对于容性负载较大的试品,一般选用合适的电压等级和足够大的输出短路电流、绝缘值量程范围大、自动对被测试品放电的兆欧表,否则R15S阻值将会影响较大,而使吸收比测试结果出现较大的误差。

       对于干扰较强的测试现场,应选用指针式兆欧表,因为选用数字显示的兆欧表,其测量数据有较大的跳动,从而无法确认真实的阻值,而指针式兆欧表本身对强磁场干扰比较滞缓(机械表头阻尼作用)。即使有影响,指针表头显示也只是有稍微的摆动,示值范围也很直观。

  1.电气线路、设备、器具等根据具体情况在安装前或安装后,都应进行绝缘电阻测试,合格后才能通电试验。

  2.测量绝缘电阻,当无特殊要求时,采用兆欧表的电压等到级为:

  (1)100V以下的电气设备或回路,采用250V兆欧表。

  (2)500V以下至100V的电气设备或回路,采用500V高压兆欧表。

  (3)3KV以下至500V的电气设备或回路,采用1000V高压兆欧表。

  (4)10KV以下至3KV的电气设备或回路,采用2500V高压兆欧表。

  (5)10KV及以上的电气设备或回路,采用2500V或5000V 高压 兆欧表 。

  3.分项工程名称:按发生的所在分项填写。

  4.仪表型号:按实际使用的兆欧表填写。

  5.电压:是指兆欧表输出电压。

  6.配电柜、屏、箱、盘、设备:按施工图纸编号填写。

  7.位置:按被测试设备的安装地点填写。路别:按施工系统图编号填写。

  兆欧表电压等级的选择

  兆欧表(兆欧表)的试验电压与被试品的额定工作电压有关,又远低于被试品工作电压。

  1、按试验电压等级可分:低压:50V、100V、250V、500V、1000V;高压:2500V、5000V、10KV;

  2、电力设备常用的兆欧表(兆欧表)电压等级为:100V、2500V、5000V;

  3、试验电压的选择依据是试品的额定工作电压和容量大小,分为:

  (1)低压电气设备和家用电器,选用的试验电压等级常高于工作电压;

  (2)电力设备的工作电压较高,试验电压的等级常低于被试品工作电压。由绝缘试验规程和相应的标准规定。

  试验规程未作特殊规定时,电气设备或辅助及控制回路的绝缘测量推荐采用如下电压等级:

  (3)一般规定试验电压等级在2500V及以上时,才进行试品的吸收比或极化指数的测量;

  (4)试验电压不同,试品内部介质松驰极化强度不同,试品呈现的绝缘电阻值也不同。

  但是,绝缘电阻指标时试验电压的小范围改变并不十分敏感。

  1、对于容性负载较大的试品,一般选用具有合适的电压等级和足够大的输出短路电流、绝缘值量程范围大、能自动对被测试品放电的兆欧表,否则绝缘阻值将会影响较大,而使吸收比测试结果出现较大的误差。

  2、对于干扰较强的测试现场,应选用指针式兆欧表,因为如果选用数字式兆欧表,其测量数据有较大的跳动,从而无法确认真实的阻值,而指针式兆欧表本身对强磁场干扰比较滞缓(机械表头阻尼作用),即使有影响,指针表头也只是有轻微的摆动,示值范围也很直观。

  3、对于干扰较小、要求测量绝缘电阻值的场合,应选用数字式兆欧表,因为数字式兆欧表显示直观、精度较高。

  4、对于要测量吸收比和极化指数等大容量试品场合,应选用能自动测量吸收比和极化指数的智能型兆欧表。
