电流互感器现场校验仪如何操作

发布时间:2021-04-28 浏览数:93

    电流互感器现场校验仪是电力系统计量装置的重要组成部件,其精度直接影响计量装置对用户电费计量的准确性;因此对电流互感器现场校验仪的定期检测是电力部门必须要做的工作;目前国内传统的互感器检定方法大多采用比较测差法,即在进行检定互感器时,将被检互感器二次接负荷(常用负荷箱代替),与同变比的标准互感器进行比较,由升流(升压)器给二者提供一次电流(电压),而二者的二次差流(差压)信号输入校验仪,由校验仪测出被检互感器相对于标准互感器的误差。这种检定方法,需要大电流(电压)电源设备、同变比的标准互感器和负荷箱。当一次电流大于1000A,电源设备容量高达数十千伏安,体积庞大,且接线困难,在现场检定互感器很不方便。

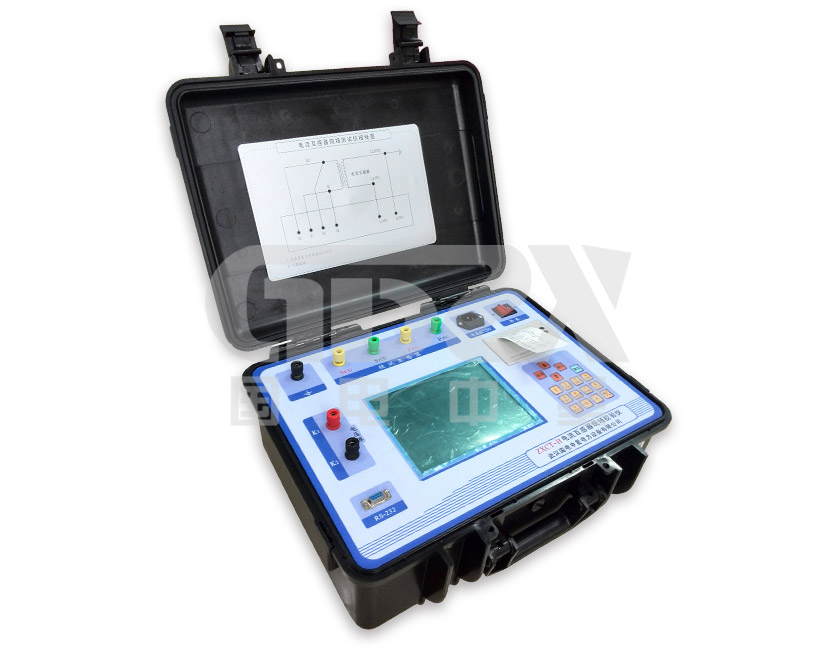

    针对以上这种情况,业内专业打造了轻便实用型电流互感器现场检测设备——电流互感器现场校验仪。本仪器是在详细分析互感器的数学模型的基础上开发出的互感器测试仪,在进行互感器检定时,不需要调压器、大电流升流器和标准互感器及负荷箱,只需带上本仪器就可按国标测量电流互感器的比差和角差,还可测量电流1%~120%间任意百分比的比差和角差;可直接测量电流互感器和电压互感器的变比;可定性的测量电压互感器的比差和角差;可现场测量电流和电压互感器的实际二次负荷,检定特别方便。仪器采用高精度、自动线性调节的直流和交流电源;高速、高可靠性的数字处理模块;高测量精度、高稳定性的前置测量电路保证了仪器测量的准确度和稳定度。另外,仪器还具有人性化的人机界面,提示接线和操作,且具有任何测量参数保存和测量结果打印功能。

  电流互感器现场校验仪操作注意事项

  1、在测量过程中请不要接触测试线的金属部分,注意安全。

  2、测量接线一定要严格按说使用明书操作。

  3、测试之前一定要认真检查设置的参数是否正确。

  4、请尽量使用有地线的电源插座。

  5、试验过程中不要将测试夹钳摘掉,防止开路。

  6、试验接线工作必须在确保已断电,且CT已由计量回路中断开的情况下进行;所以要被接线的位置要提前接地放电,防止感应电压触电。

  7、测试组织工作要严密,通信顺畅,以保证测试工作安全顺利进行。

      国电中星生产的电流互感器,产品质量好,型号齐全,性能稳定,售后服务有保障。欢迎来电4000-828-027咨询!
