高压开关综合测试仪现场试验常见问题解答

发布时间:2021-04-30 浏览数:85

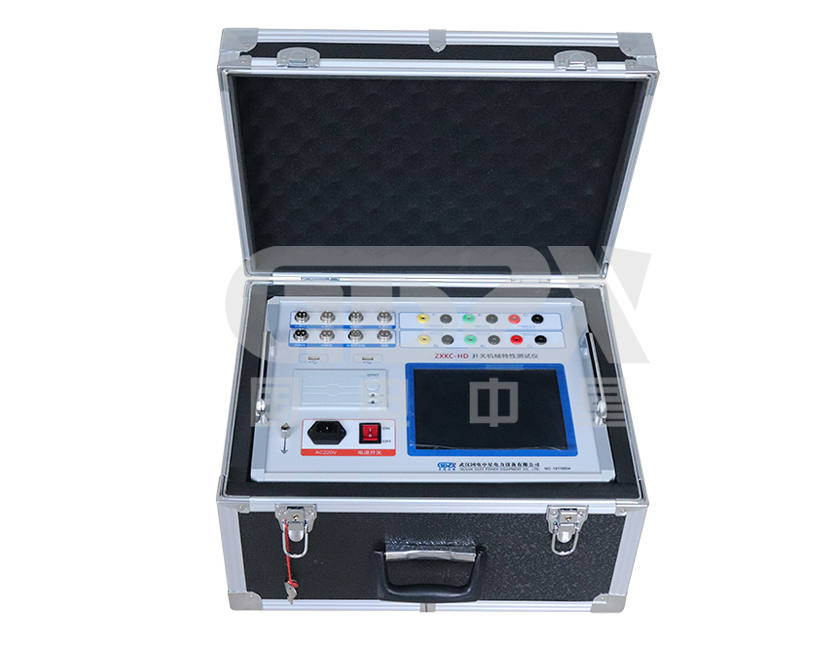

       高压断路器是电力系统中非常重要的控制设备之一。电网中高压断路器的运行数量很多,运行条件和技术要求比较复杂,其运行可靠性不仅关系到高压断路器本身,而且影响到其它设备乃至整个电网。因此,对高压断路器的动特性进行测试是一项很重要的工作,但采用传统的方法对高压断路器进行动特性测试时存在操作复杂、测试精度低等缺点,为了解决这些问题,我们开发了高压开关综合测试仪。下面简述下测试过程中的常见问题:


       1、内、外同步、空接点的使用有什么区别?

  所谓同步,就是时间的计时起点。

  内同步时,高压开关综合测试仪内部给出开关的分闸(合闸)控制,高压开关综合测试仪在给出开关的分闸(合闸)控制的同时启动计时器,作为计时起点。

  外同步时,由外部给出开关的分闸(合闸)控制,外部在给出开关的分闸(合闸)控制的同时,必须通过高压开关综合测试仪的外同步接口向仪器提供同步信号,以提供计时起点,高压开关综合测试仪如果得不到同步信号,将始终处于等待状态,不能完成试验数据的完成。

  空接点时,由高压开关综合测试仪内部给出无源接点控制开关本身提供的电源进行分闸(合闸),高压开关综合测试仪在让无源接点闭合的同时启动计时器,作为计时起点。

  高压开关综合测试仪采用电压同步方法,同步电压范围:内同步为DC30V~300V,外同步为AC/DC30V~300V。

  2、参考通道的设置有何意义?

  在开始试验时必须设置好参考通道。参考通道并没有特别的意义,其作用是提供开关合分闸状态的判断依据。如选择A1为参考通道,高压开关综合测试仪将根据A1的合、分状态判断下次是合闸试验还是分闸试验。

  A1为“合”状态时做分闸试验,反之做合闸试验。除此之外,计算速度数据时,速度定义中的刚合点为参考通道的刚合时间、刚分点为参考通道的刚分时间。选择某一通道作为参考通道时,此通道必须接入断口,取得断口信号,不然的话,高压开关综合测试仪不能进行正常的分、合闸试验。

  另外,显示和打印数据时,同期为零的通道是z先合上(断开)的通道,其他通道的同期误差是相对于z先合上(断开)通道而言的时间差,与参考通道的选择没有直接关系。

3、现场试验时,如何判断开关的分合状态?

  进入试验界面时,左下角直接显示6个断口的实时状态。断口在分(合)闸操作完成后,试验界面上就会有所接通道的状态变化。如果开关有拒分或拒合的现象,可观察试验界面显示状态,进而检查接线是否正确、刀铡是否打开。

  4、相内同期、相间同期是如何定义的?

  相内同期:是指某一相所有被测试断口相对同一相先合上(分开)断口的时间差。

  相间同期:“合闸同期”是指三相中每组z后合上断口的时间差,“分闸同期”是指三相中每组z后分开断口的时间差。

  如果用户按照其他标准或定义计算同期,可以依据显示或打印的合分闸时间列表自行计算。

  5、为什么要测量刚分(合)速度及其它速度?

  所谓刚分(合)速度是指刚分后(或刚分前后)、刚合前(或刚合前后)一段时间(或一段距离)的平均速度,主要是考核开关的灭弧性能。

  一般来讲,高压开关出厂报告的分、合闸平均速度指标都是指刚分、刚合速度。高压开关综合测试仪的平均速度指的是开关运动10%行程~90%行程的平均速度。因此,请用户注意仪器与高压开关出厂报告的定义区别。

  6、为什么有时侯在测试开距和超程时的误差较大?

  高压开关的开距和超程,其定义是机械结构方面的。由于开关结构的多样性及灭弧性能的要求,开关动、静触头的两个平面重合时,电性能上还没有构成导通回路。而开关测试仪的刚分(合)点及开距、超程的判断依据是依赖于是否构成导电回路(或是否断开导电回路)。由于两者定义上的不同,导致测试结果的偏差。

  7、为什么合闸时只测开距,分闸时只测超程?

  开关动作时可能会产生弹跳,在这种情况下,合闸时超程数据可能会偏大,分闸时的开距数据也会偏大。而合闸时所测的开距以及分闸时所测的超程是可信的,因此合闸时测量开距,分闸时测量超程。

  8、为什么要先接地线,然后再接断口线?

  现场试验时,由于高压开关的断口对地之间往往感应有很高的电压,此电压量值很大,能量较小,但足以威胁到高压开关综合测试仪本身的安全。仪器内部,断口信号输入端到地之间接有泄放回路。先接地线,实际优先接通了泄放回路,此时连接断口信号线时,即使断口感应了很高的电压,也能通过泄放回路泄放到大地从而保证高压开关综合测试仪的断口通道安全。
