变压器变比误差介绍
发布时间:2021-05-13
浏览数:360

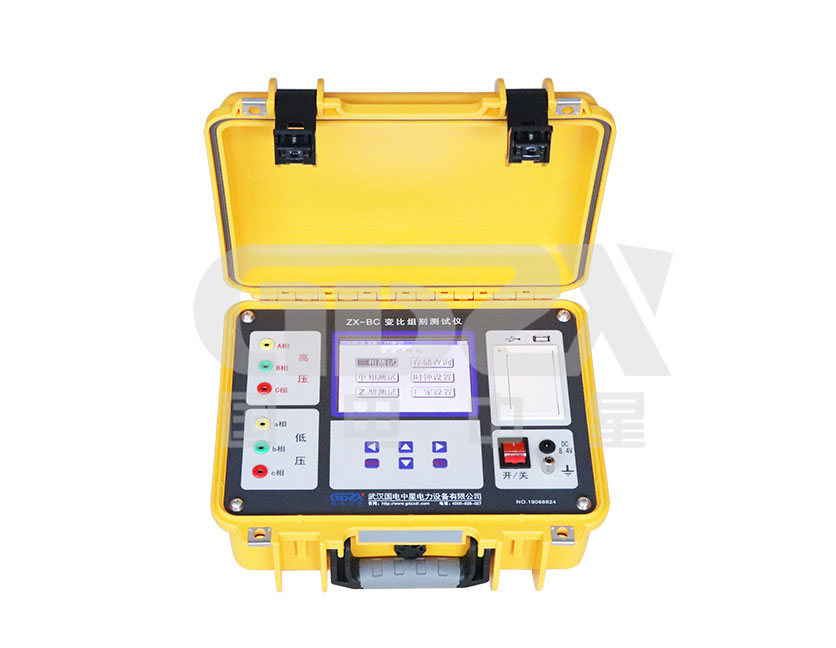

变压器变比测量
一般判断一个变压器的好坏需要以下几个试验:交流耐压,直流电阻,变比,容量,空负载损耗。
对于变比试验,主要是测量实际的变压器变比误差。变压器上的铭牌上都有表明高压侧分接档位的电压。低压侧也有标明0.4kV即400V,高压侧电压除以400,就是这个档位的额定变比。要测的就是实际测的变比与这个额定变比的误差。
变压器变比误差
1、变比是变压器设计时计算误差的一个概念。一般的变比大于3时,变压器变比误差需小于百分之0.5;变比小于等于3时,变压器变比误差需小于百分之1。
2、变压器原绕组和变压器副绕组中的感应电势,与绕组的匝数成正比。根据两侧功率相同,功率等于电压的平方与电阻的比值,从而得出电压比,即变比。
3、原绕组输入电压与副绕组输出电压之比,等于它们的匝数比,比值K称为变比系数。例:变压器的变比110kV/11kV=10。
分析变压器变比误差原因
1、在变压器生产绕制时圈数有误差;
2、变压器初级线圈产生的磁通不能完全穿过次级,存在“漏磁”现象;
3、变压器的工作电流在线包直流电阻、漏感电抗上存在电压降。
变压器变比误差合格范围
35kV以下,电压比小于3的,变压器电压比误差允许偏差正负1%。其他所有变压器电压比允许偏差正负0.5%。主要依据1985年水利电力部的电气设备预防性试验规程。
