高压隔离开关触指压力测试仪的测前准备

发布时间:2021-05-21 浏览数:52

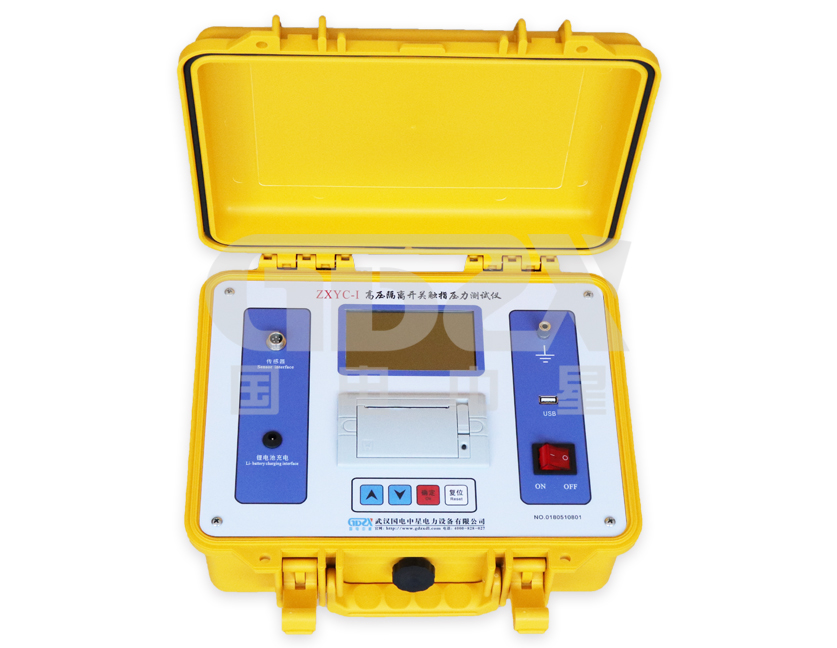

高压隔离开关触指压力测试仪由仪器控制箱、电源、模拟触头、传感器连接线等部分组成。其原理是在模拟触头上装设压力传感器,压力传感器所感应的触头压力,通过微电脑控制,在显示器上显示出来并记忆。


  高压隔离开关触指压力测试仪的控制面板说明:

  1.测试压力显示器:随传感器感受的压力大小显示瞬时值。

  2.峰值压力显示器:显示测试过程中的大值,并自动锁定。

  3.传感器插座:插接模拟触头连接线。

  4.预置键:包括“设置”、“增加”、“减少”,制造厂用于检测仪标定参数用,用户不使用此预置键。

  5.“清除”键:测量前传感器在自由状态下,按“清除”键一次,使仪器测试压力归零。

  6.“确认”键:用于测试过程中,清除峰值压力显示值。

  7.电源开关、电源插座:提供检测仪电源。

  高压隔离开关触指压力测试仪的测量前准备:

  1.确定需要测量隔离开关触头的接触面宽度b(用游标卡尺)。

  2.根据触头宽度b,调整模拟触头的宽度a,使a=b。

  模拟触头在不增加任何附件时的调整范围为40-50mm。

  主要用于触头宽度≤50㎜的隔离开关。

  按照所配附件上标明的数值进行更换,可使模拟触头的宽度在50-90mm范围内调节。主要用于触头宽度在50-90mm的隔离开关。

  该仪器若改变模拟触头的形式,也可测量断路器的触头压力。
