介质损耗测试仪的主要应用都有哪些

发布时间:2021-05-27 浏览数:157

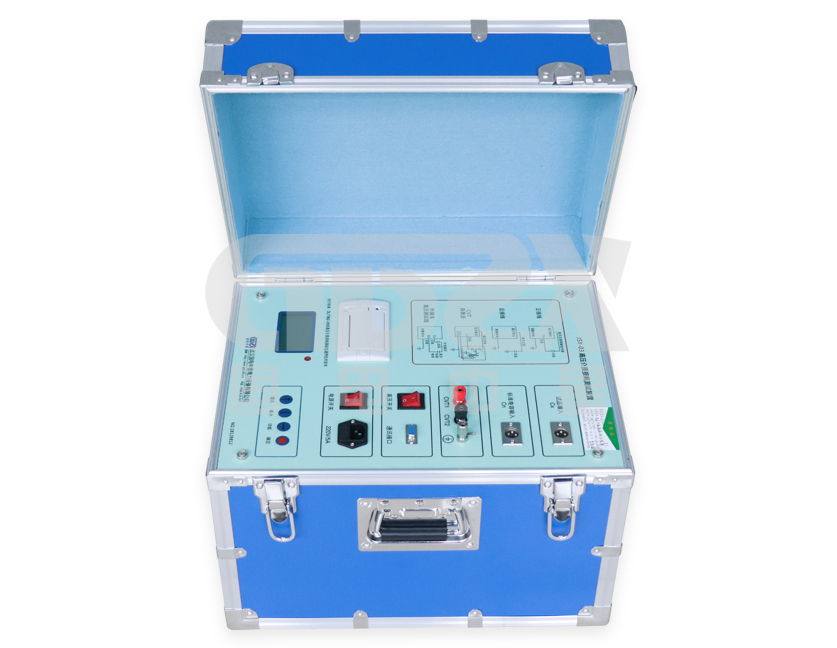

       广大电力工作者在工作中,经常需要用到介质损耗测试仪,该装置在电力行业的应用非常广泛,那么具体来说介质损耗测试仪的主要应用都有哪些呢?介质损耗测试仪广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。


       介电损耗绝缘测试可以有效地检测电气设备绝缘的整体受潮劣化,以及局部缺陷等,广泛应用于电气制造,电气设备安装,交接和预防性.. 抗干扰介质损耗测试仪采用变频供电技术,采用单片机和电子技术进行自动变频,模/数转换和数据运算,达到抗干扰能力强,测试速度快,精度高,操作简单的功能.. 变频电源采用大功率开关电源,输出45Hz和55Hz的纯正弦波,自动加压,可提供高达10kV的电压;自动滤除50Hz的干扰,适用于变电站等大电磁干扰的现场测试..

        高压设定值开始测量的频率之后,由PID算法的输出延迟器的频率功率调整到设定值时,向高电压测量电路实测值频率功率,低电压调整,准确的高电压输出。被设置在前进/后退布线,根据试验测量电路自动选择并切换电流输入范围,测量傅立叶变换电路,以滤除干扰,基波信号被分离,并且标准电流矢量运算当前样本,计算幅值的电容角差计算的tgδ。测量重复多次,选择排序的中间结果。测量结束时,测量电路发送命令向下延迟频率功率降到0V。

        在高压系统电源的10kV侧,高压分两路,一路给机内进行标准以及电容CN,此电容介损非常小,可以自己认为介损为零,即为纯容性电流,此电流  可做为容性电流作为基准。在Cx试品一侧,试品电流 通过数据采样一个电阻R采入机内,此 可分解成技术水平不同分量和垂直方向分量见图二所示,通过分析计算能力水平没有分量与垂直分量的比值关系即可开始得到tgδ值。

        介质损耗测试仪在电力行业的应用很广泛,广大电力工作者需要熟练掌握这款设备的原理和应用,在工作中做到事半功倍。
