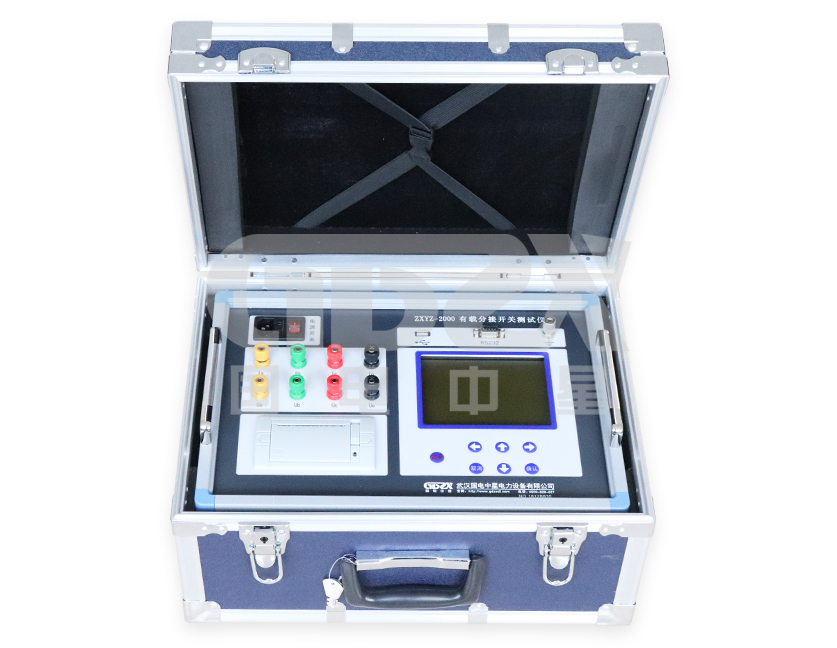

变压器有载开关测试仪的使用方法

变压器有载开关测试仪使用方法：

1、在实际测量时所测波形往往比理论波形差，尤其在有绕组测量时，这是因为在测量时变压器绕组的电感、电容参数造成的振荡信号，以及分接开关的机械振动，使所测波形呈现出一些波动，这种情况在实际测试时是无法避免的。有些新开关由于开关接触点上保护油膜在低电压下呈显现绝缘性；以及使用年限较长，开关接触点有氧化现象的开关，在测试时波形可能，这也属正常现象。可以在该档上多切换几次开关，使氧化层变薄，增加接触面积，再用仪器进行测试，可能会避免这种现象。

2、还有一种现象就是超量程测试，如测试开关的过渡电阻大于9Ω，而选量程为9Ω时进行测量，结果会出现如图二十一所示的波形。 这时光标1所指示处的过渡电阻有可能正常，光标2所指示处的过渡电阻显示为50.0Ω，这是由于超量程所致，只需把量程改为30Ω再进行测试即可。也可能过渡过程中间过程为平直线均为50.0Ω，也是超量程所至，则也只需改变量程为30Ω即可。

3、当进行无绕组测量，没有变压器绕组的分布参数影响，波形会比较接近理论波形，当用户所测波形曲线不平直时，多数情况为机械传动原因，并不是开关或仪器测试有问题。如出现断点，断点处波形回到底部，则要谨慎对待。

4、有时在开关切换时有瞬间断点，这时波形即被压成一条近似平直的直线，这种情况是本仪器处理所致。当移动光标2读三相波形曲线各点时，同样能看到切换各时段电阻的变化，但这种情况zui好重新测试。 当波形出现异常的下跳点并且持续时间在2ms以上时，应检查该处的电阻值，如果电阻值超过50Ω，很可能存在接触不良或有松动处，这时，应反复进行多次测试，以便判断。
