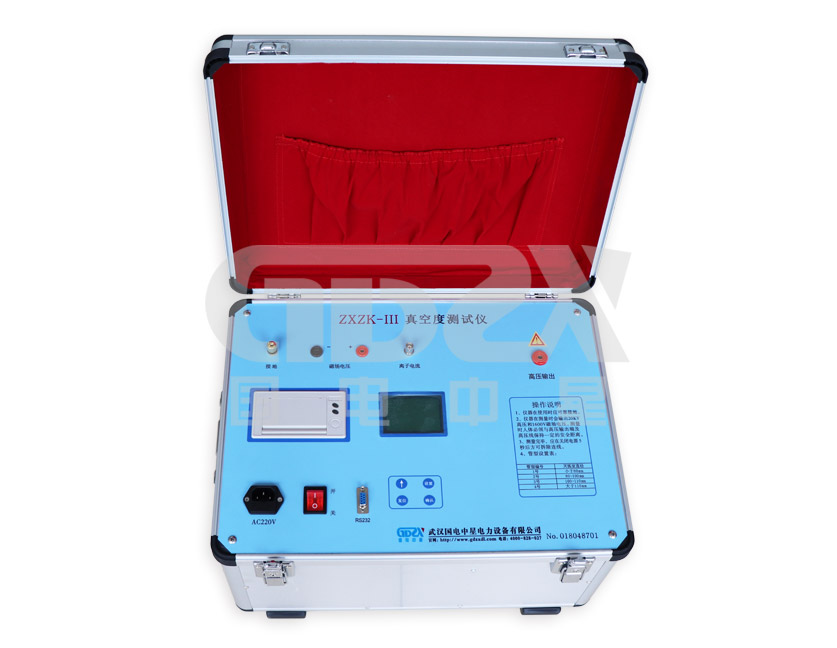

真空开关真空度测试仪详细实验步骤

发布时间:2021-06-24 浏览数:115

       电力试验设备目前很多都是智能化一键化操作,很多电力试验设备操作都是比较简单的,但依然需要掌握一定的专业知识和操作步骤。下面给大家介绍,真空开关真空度测试仪详细实验步骤。


  1、确保真空断路器与外界绝缘,实验时不产生泄露与反向充电。

  具体需处理以下几个方面:

  A、两端的接地;

  B、互感器;

  C、避雷器;

  D、消弧电容;

  E、传感器。

  2、确保真空断路器洁净干燥

  3、确保真空断路器开距(分闸)

  4、吊好电磁铁采样器,白刻度线对准真空断路器中间位置,用绑带绑紧电磁铁和真空断路器(实验时脉冲电压会产生冲击力,避免造成真空断路器的损裂)。

  5、按测试线的颜色与插件大小连接线路﹐高圧大夹夹于离电磁铁距离远一点的真空断路器一端,黄绿线须先连电磁铁再连仪器。

  6、选择与真空断路器相匹配的管型(带护套的真空断路器以护套的直径为准) 。

  7、准备工作做好后打开电源:先按检漏定质,看真空断路器泄露还是合格;再按测量定量,看真空度到底是多少,打印测试结果(显示:3.26E-4Pa即为3.26×10-4 Pa帕斯卡)。

  真空断路器国标:出厂标准小于1.33×10-3 Pa帕斯卡;

  大于6 .62×10-2 Pa帕斯卡不合格

  8、放电:按检漏降低磁场电压,关闭电源,大夹对地放点,单根分别拔出仪器上的黄绿测试线(手别碰到插件的裸露部分) ,放电完成,其它测试线可随意拆卸。

  9、装好配件,试验完成。
