变压器绕组变形测试仪使用特点

发布时间:2021-06-29 浏览数:70

不同的绝缘耐压试验设备有不同的使用特点,下面来和国电中星一起了解下变压器绕组变形测试仪使用特点。

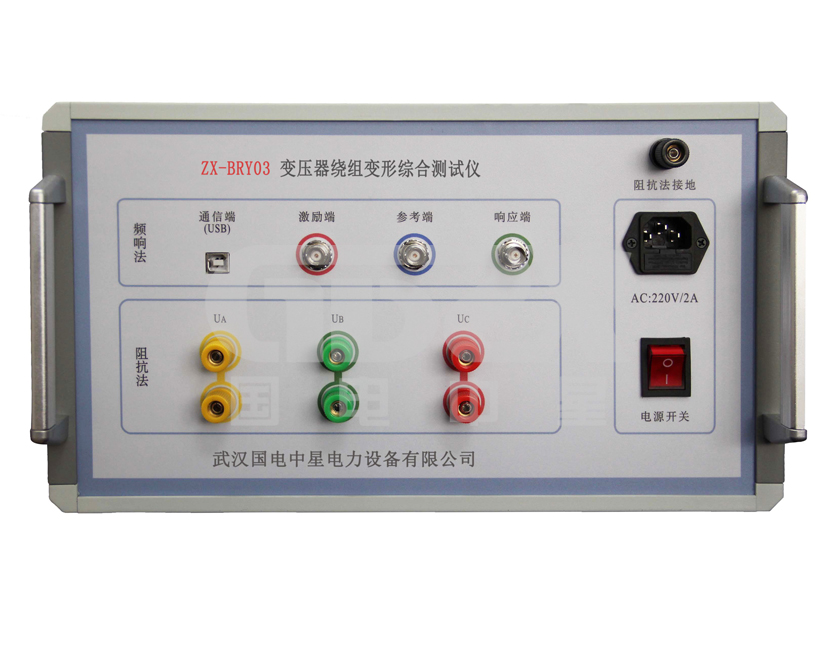

  1、变压器绕组变形测试仪由测量部分及分析软件部分组成,测量部分是高速单片机控制,由信号生成及信号测量组成。测量部分由无线WIFI接口与平板电脑连接,无需接线,使用方便,也可使用USB接口与平板电脑或者笔记本电脑连接。

  2、在测试过程中仅需要拆除变压器的连接母线,不需要对变压器进行吊罩、拆装的情况下就完成所有测试。

  3、仪器具备多种频率线形扫频测量系统测量功能,线形扫频测量扫描频率高达10MHz,频率扫描间隔可分为0.25kHz、0.5kHz和1kHz,对变压器变形情况提供更多的分析。

  4、仪器智能化程度高,使用方便,具有自动量程调节,自动采样频率调节等多种功能。

  5、软件采用windows平台,兼容windows98/2000/winXP/Windows7系统。为使用者提供了更加方便和易于使用的显示界面。

       6、提供历史曲线对比分析,可同时加载多条历史曲线观察,能具体选择任意曲线进行横向和纵向分析。配有专家智能分析诊断系统,可以自动诊断变压器绕组的状态,同时加载6条曲线,各条曲线相关参数自动计算,自动诊断绕组的变形情况,给出诊断的参考结论。

  7、软件管理功能强大,充分考虑现场使用的需要,自动保存环境条件参数,以便作变压器绕组变形诊断时提供依据。测量数据自动存盘、具有彩色打印功能,方便用户出测试报告。

  8、软件人性化特点明显,测量的各种条件多为选择项,变压器详细参数可保存用做诊断参考,并且不用在现场输入,可以以后再添加修改信息,使用起来更加方便。

  9、软件智能化程度高,在输入、输出信号连接好之后,设置好条件参数,就可以完成所有的测量工作,并且随时能在测量中打开历史波形曲线进行比较观   察和停止测量。

  10、每相测量所需时间小于60秒,对一台高、中、低绕组的电力变压器(容量、电压等级不限)进行绕组变形测量,总需时间不超过10分钟。

  11、测量变压器时,接线人员可任意布放信号输入输出引线,对测量结果无影响,接线人员可停留在变压器油箱上面,不必下来,减轻劳动强度。

       国电中星专业生产变压器测试系列试验设备,生产的产品种类多,型号齐全,性能稳定,产品性价比高,欢迎来电4000-828-027咨询!
