变压器空载负载特性测试仪主要功能与特点

发布时间:2021-07-05 浏览数:57

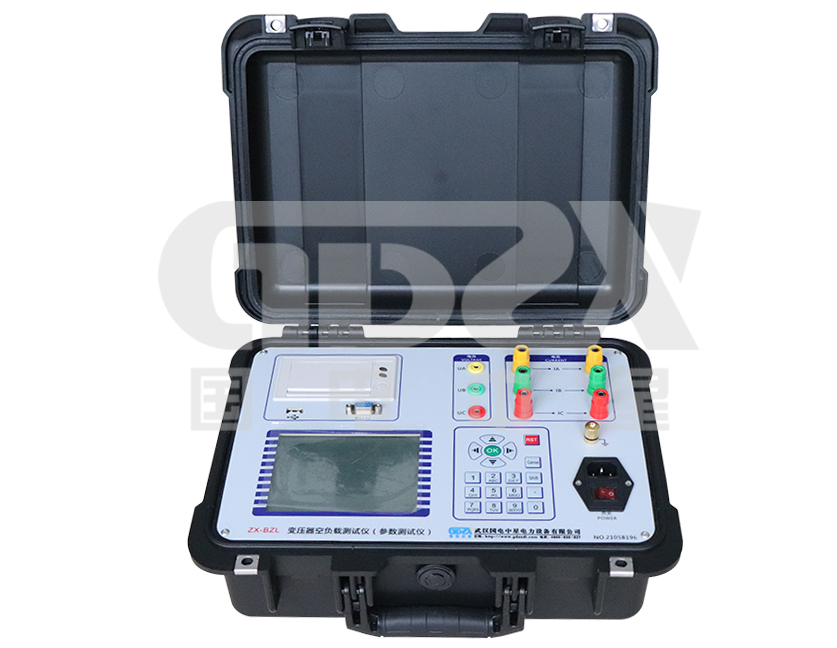

变压器空载负载特性测试仪,是于变压器空载及短路损耗测量的仪器.该仪器电路设计精巧,思路独特,使得其性能优越,功能强大,体积小,重量轻。完全满足配电变压器、变压器空载损耗、负载损耗参数的测量。


变压器空载负载特性测试仪主要功能与特点:

1. 空载损耗的测量:

仪器显示三相电压、三相电流、三相功率,仪器显示施加电源波形的畸变率,自动计算出变压器的空载电流,折算到额定电压下且进行了波形畸变校正的空载损耗。

2.  负载损耗的测量:

仪器显示三相电压、三相电流、三相功率,自动计算出变压器的阻抗电压百分比,折算到额定温度、额定电流下的负载损耗。

3.  三相变压器单相的测量:

可用于检查变压器单相的缺陷或用于现场无三相电的情况。 仪器可记录三次单相测量的数据,并可根据变压器不同的联结计算出变压器的空载电流、空载损耗、阻抗电压和负载损耗。

4.  损耗查询功能: 仪器内部存有国标规定的30KVA-2500KVA的非晶合金、S11、S9、S7、的空载电流百分比、空载损耗、阻抗电压百分比、负载损耗,可根据变压器的类型、变压器的容量进行查询。

5.  在仪器允许的测量范围可直接测量,超出测量范围可外接电压、电流互感器,仪器可设置外接电压电流互感器的变比,直接显示施加的电压、电流的值。

6.  仪器大屏幕液晶显示,可在同一屏幕显示 三相电压、三相电流、三相功率、三相平均电压、平均电流、三相总功率和相关数据。仪器中文菜单,中文提示,操作简单。

7.  仪器备有232接口,可通过数据线实现与计算机连机通讯,同时提供在计算机上运行的后台数据管理软件。

8.  仪器自带打印机,可打印显示数据,内置存储器,掉电不丢失,仪器可存储20组数据。

9.  日历、时钟功能,可进行时间校准。

国电中星专业生产变压器测试系列试验设备,生产的产品种类多,型号齐全,性能稳定,产品性价比高,欢迎来电4000-828-027咨询!
