怎么设置微机继电保护测试仪的平衡系数

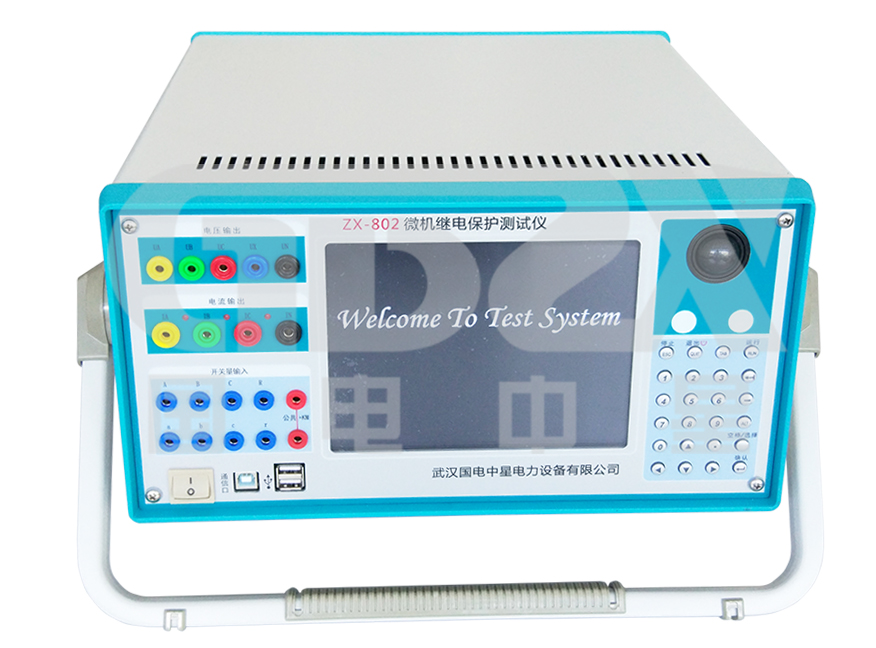

       电力工作者在工作中，需要使用微机继电保护测试仪，来对电力变压器、继电器等高压电力设备进行测试，平衡系数是一个重要的参数需要在试验前先设置好，本文就对此来进行讲解。

       一般的微机继电保护测试仪，可选用四种设置方式：直接设置平衡系数（一般选择此项）、由额定电压和CT变比计算、由一次额定电流计算、由二次额定电流计算。选择不同的设置方式，上面的参数表格中显示和计算的内容有别，现分别说明如下：

       直接设置平衡系数：只有“平衡系数”和“二次额定电流A”参数允许设置。可直接设置高、低压侧的平衡系数。当“定值类型”下拉菜单中选择“标么值电流”时，也可直接设置二次额定电流。此时修改二次额定电流，不会影响其它参数，比如一次额定电流的值。当“定值类型”下拉菜单中选择“有名值电流”时，二次额定电流没有作用影响试验。

       由额定电压和CT变比计算：软件根据所设置的容量、电压、CT变比各个参数自动计算出高、低压侧的平衡系数和一、二次额定电流。当修改容量、电压参数，将重新计算一、二次额定电流和平衡系数；若只修改CT变比参数，则只影响二次额定电流。当“定值类型”下拉菜单中选择“标么值电流”时，软件将直接调用当前计算出的二次额定电流。

       由一次额定电流计算：此时“一次额定电流A”、“CT变比”参数开放。软件直接由所设置的一次额定计算高、低压侧的平衡系数，由上述两参数计算出二次额定电流，供在“定值类型”下拉菜单中选择“标么值电流”时调用。这个选项只适合少部分由一次额定电流计算高、低压侧的平衡系数的保护，因为大部分保护采用二次额定电流计算高、低压侧的平衡系数。

       由二次额定电流计算：此时只开放了“二次额定电流A”。修改这个参数，能直接计算出高、低压侧的平衡系数。在“定值类型”下拉菜单中选择“标么值电流”时，也能直接调用该参数。

       微机继电保护测试仪的平衡系数设置是其在使用的过程中，经常需要用到的一个设置方法，电力工作者需要熟练掌握，以便在实际工作中得出正确的测试结果。
