接地电阻阻值过大的危害,原因及预防

发布时间:2021-08-23 浏览数:260

接地电阻阻值过大的危害


(1)变压器接地线接地电阻阻值过大,如同时伴有低压相线绝缘损坏而接地(例如L1相线接地),这时变压器接地线中将有电流流过,L1相电压加在大地和接地电阻上,接地电阻阻值越大,接地电阻上的分压就越大。这时,如果有人误触变压器接地线或中性线以及变压器外壳,人体将和接地电阻形成并联,那么加在人体上的电压就会导致人身触电。

      (2)当变压器三相四线中的中性线接地电阻阻值过大或中性线断线时,此时由于三相负载的不平衡,变压器中性点将发生偏移,接地点电位不为零,使得有的相电压升高而烧毁用电设备。

      (3)当接地电阻阻值过大,同时变压器批避雷器不能正常对地放电,致使避雷器或变压器烧毁。

       变压器接地电阻阻值过大的原因

      (1)接地装置的材料不合格。由于接地体埋设不规范,安装工艺不合格,接地体与接地线接头连接松动,大地过于干燥等原因,均有可能造成接地电阻阻值过大。

      (2)由于对变压器接地线作用的重要性认识不足,中性线截面积选择过小,或由于外力的破坏、接地线被盗等原因,都有可能导致接地线断线或接地电阻阻值过大。

       防止接地电阻过大的预防措施

      (1)严格施工工艺,规范接地体的埋设。接地装置一般由钢管、角钢、扁钢及钢绞线等材料制成。埋设深度应不小于0.5~0.8m。接地装置的施工一般应和基础施工同时进行,具体要求如下。

       ①接地槽的深度应符合设计要求,一般为0.5~0.8m,可耕地应敷设在耕作深度以下。接地槽的宽度一般为0.3~0.4m,并应清除槽中一切影响接地体与土壤接触的杂物。

       ②钢管的规格及打入土壤中的深度应符合设计要求,接地体应垂直打入地中且固定,以免增加街道电阻阻值。在山区及土壤电阻率较高的地区,尽量少用管形接地装置,而采用表面埋入方式的接地装置。

       ③接地引下线应沿电杆敷设引下,并尽可能短而且直,以减少其冲击电抗。接地引下线以支持件固定在杆塔上,支持件之间的直线距离通常为1.0~1.5m,转弯部分为0.1m。

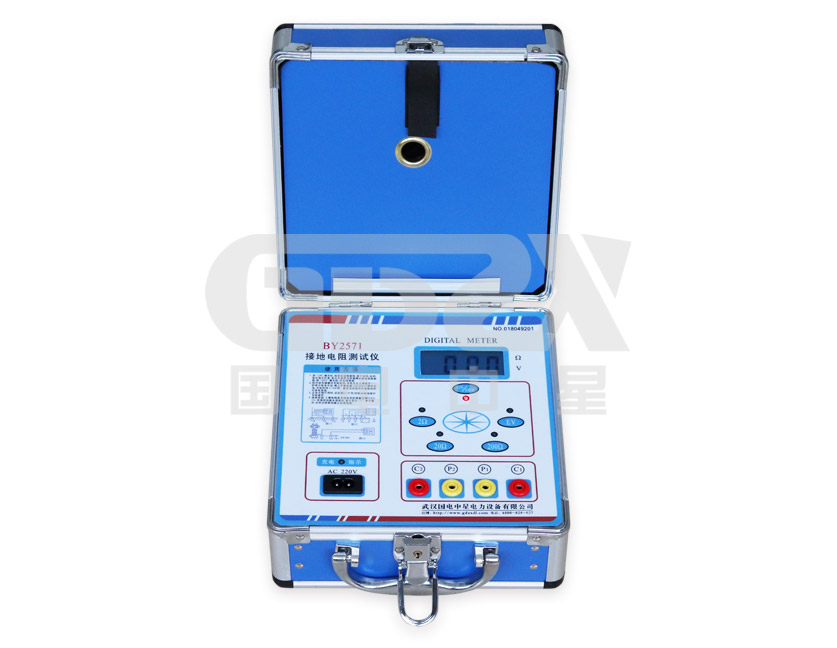

国电中星专业生产接地/绝缘系列试验设备,生产的产品种类多,型号齐全,产品性价比高,欢迎来电4000-828-027咨询!
