超低频高压发生器的特点及用途

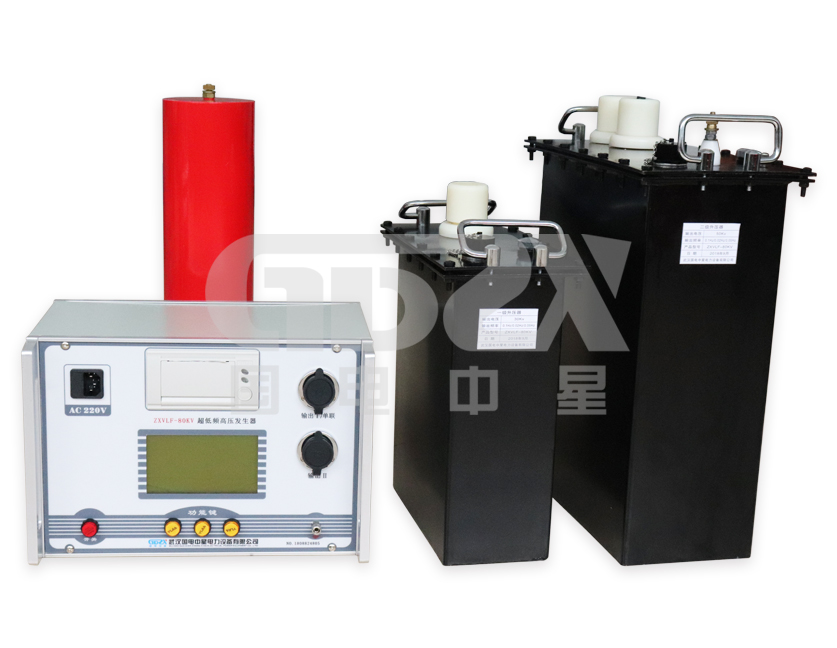

超低频高压发生器一般用于电力电缆的耐压测试，也可用于大型电力变压器的绝缘耐压测试。

特点是对被试电缆不会造成损坏，而且还可以测试正在运行开始老化但还可以使用的电缆，因此它是无损坏的耐压试验方法。

　　这种测试比直流高压试验对新铺电缆和维修过的电缆，在其连接处和端头出头联接错误的判定要准确。

　　“35kV及以下交联聚乙烯绝缘电力电缆超低频(0.1Hz)耐压试验方法”行业标准，按照此行业标准要求，其试验程序如下：

　　将与试品相连的电气设备全部脱离试品电缆，将试验设备(超低频高压发生器等)采用裸铜线可靠接地。

　　采用10000V兆欧表对试品电缆各相分别进行绝缘电阻试验，记录试验值。

　　试验电压峰值：3VO， 试验时间：60min。

　　试品电缆的电容值在试验设备负载电容能力范围内时，可以将试品电缆三相线芯并联后，同时进行耐压试验。

　　用柔性连接电缆将试验设备与试品电缆相连接，合上电源，开始升压进行试验。升压过程应密切监视高压回路，监听试品电缆是否有异常响声。升至试验电压时，即开始记录试验时间并读取试验电压值。

　　试验时间到后，先将电压降到零位，然后切断电源。试验中若无破坏性放电发生，则认为通过耐压试验。

　　在升压和耐压过程中，如发现电压表指针摆动较大，电流表指示急剧增加，调压器继续升压但电压基本不变甚至呈下降趋势，而电流增加幅度较大，试品电缆发出异味，烟雾或异常响声或闪烙等现象，应立即停止升压，降压停电后查明原因。这些现象如查明是试品电缆绝缘部分薄弱引起的，则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所致，应将试品电缆清洁干燥处理后，再进行试验。

　　试验过程中，如果遇到非试品电缆绝缘缺陷的意外失去电源，使试验中断，在查明原因恢复电源后，应重新进行全时间连接。
