ZXPD200系列开关柜、电缆、变压器和GIS的局部放电测试方法

参考标准
   DL/T 500-2009 电压检测仪使用技术条件
   GB/T 4208-2008 外壳防护等级的分类（IP代码）
   GB/T 2423.1-2001 电工电子产品基本环境试验规程 试验 A:低温试验方法
   GB/T 2423.2-2001 电工电子产品基本环境试验规程 试验 B:高温试验方法
   GB/T 2423.4-1993 电工电子产品基本环境试验规程 试验:交变湿热试验方法
   GB/T 2423.5-1995 电工电子产品环境试验 第2部分:试验方法 试验和导则:冲击试验方法
   GB/T 2423.10-1995 电工电子产品环境试验 第2部分:试验方法 试验和导则:振动(正弦)试验方法
   GB/T 17626.2-2006 电磁兼容性 试验和测量技术 静电放电抗扰度性试验（IEC 61000-4-2：1995）
   GB/T 17626.5-2008 电磁兼容性 试验和测量技术 浪涌（冲击）抗扰度试验（IEC 61000-4-5：1995）
   GB/T 17626.3-2006 电磁兼容性 试验和测量技术 射频电磁场辐射抗扰度试验（IEC 61000-4-3：1995）
   GB/T 17626.4-2008 电磁兼容性 试验和测量技术 快速瞬变电脉冲群抗扰度试验（IEC 61000-4-4： 1995）
   GB/T 17626.7-1998  电磁兼容 试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则
   GB/T 19862-2005 工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法

一 开关柜的局部放电检测方法

TEV（暂态地电压）检测原理
   在高压开关柜绝缘层中发生局部放电时会产生电磁波，而开关柜的金属外壳会将这种电磁波屏蔽掉一大部分，不过仍有小部分会通过金属壳体的接缝或者气体绝缘开关衬垫传播出去，而且还会产生一个地电波通过设备金属壳体外表面传向地下。地电波的范围通常在几毫伏直至几伏中间，而且上升时间内有几个纳秒。可以将探头设置于工作状态中的开关柜的外表面，对局部放电活动进行检测。

TEV（暂态地电压）检测部位
   中部开关柜：前中、前下、后上、后中、后下
   两端开关柜：侧上、侧中、侧下
   注：检测部位应为开关柜柜体金属面，贴合时，仪器与柜面中间没有任何物体。

TEV（暂态地电压）判断依据

ZXPD200 TEV测试优点
   仪器在进行地电波测试中，当某一数值偏大时，点击保存，仪器能自动判断放电类型，无须人为分析。

超声波检测原理
   电气击穿发生在空气间隙，瞬间就可以完成放电，此时电能也会在一瞬间转化为热能，放电中心的气体受到热能的作用会发生膨胀，通过声波向外传播，传播区域内气体被加热后形成一个等温区，其温度超出环境温度;等到这些气体冷却后开始收缩，则会产生后续波，后续波的频率以及强度均比较低，包含各种频率分量，有很宽的频带，超声波的频率大于20kHz。因为局部放电的区域相对较小，所以局放声源即为点声源。

超声波检测部位
   开关柜所有存在缝隙部位

超声波检测方法
   测试前：先在距离开关柜2-3米的位置将仪器对准空气，静止一段时间记录当前环境值。当环境值过大时，我们应找出干扰源，清除干扰源后再进行测试。

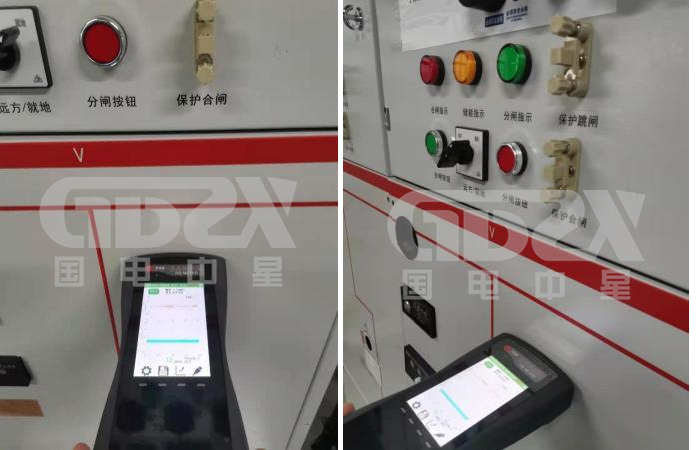

   测试中：将仪器顶部超声波传感器部位贴合开关柜缝隙处，静止2-3s记录当前测试值，将测试值与环境值相比，当数值大于6个dB时，应结合TEV综合判断。

超声波判断依据

开关柜局放检测注意事项
   测试前应佩戴安全帽，绝缘手套，穿上绝缘靴。
   测试前应充分阅读说明书理解测试方法。
   测试过程中应该与带电体保持足够安全距离。
   测试前检查排查环境中存在较明显的干扰源。
   测试前应确认开关柜接地部分与大地网接触良好。
   测试过程中应站在绝缘垫上进行测试。
   狭小的测试空间建议谨慎测试。

二 电缆的局部放电检测方法

高频法检测原理
   当电力电缆发生局部放电时，通常会在接地引下线上产生脉冲电流。通过高频电流传感器检测流过接地引下线的高频脉冲电流信号，实现对电缆的局部放电检测。

电缆局部放电检测部位

电缆的局放检测方法
   测试：将高频互感器直接卡在电缆的接地外护套或者电缆的接地屏蔽线，检测2～3秒钟，读数稳定后按下保存键，保存当前测量数据。

电缆局放检测判断

   电缆的局部放电检测判断主要是依据横向比较法。相同电缆同等检测环境下局部放电信号，测试幅值和图谱比较相似。如果检测有电缆测量值明显增大或者出现典型的放电图谱可判断该点位存在异常。

电缆局放检测注意事项
   测试电缆应佩戴安全帽，绝缘手套，穿上绝缘靴。
   测试前应充分阅读说明书理解测试方法。
   测试过程中应该与带电体保持足够安全距离。
   测试前应确认电缆接地线与大地网接触良好。
   测试过程中至少两人在场，阴雨天气禁止进行试验。

三 变压器局部放电测试方法

超声波检测原理
   在工频或者试验电压下，变压器一旦发生内部放电会伴随产生一定的超声波信号。该信号会在很短时间内借助周边的介质迅速的扩散传播。因此在变压器壳体上放置接触式超声波传感器，放电信号会通过传感器将超声波信号转化成电信号，进而对变压器内部的放电水平做出测量。

超声波检测部位

   变压器的外壳上

超声波检测方法
   测试前：先检测空气中环境值。当环境值过大时，我们应找出干扰源，排除干扰源后再进行测试。

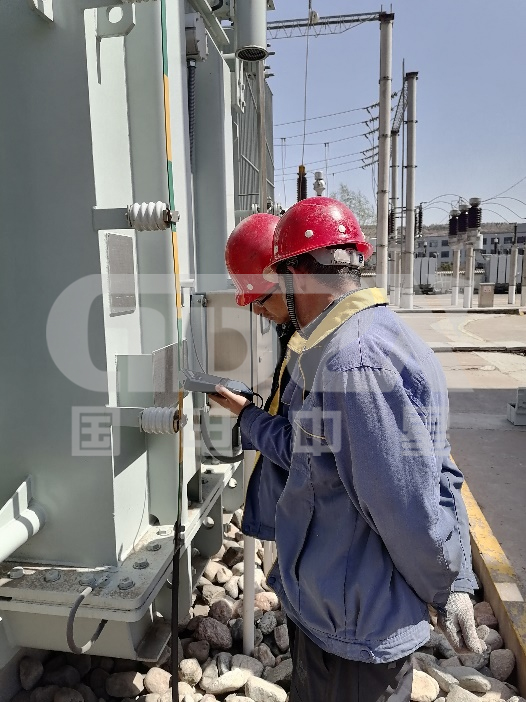

   测试中：将接触式超声波传感器吸合在变压器外壳上静止2-3s记录当前测试值，并保存。

超声波判断依据

变压器局放检测注意事项
   测试前应佩戴安全帽，绝缘手套，穿上绝缘靴。
   测试前应充分阅读说明书理解测试方法。
   测试过程中应该与带电体保持足够安全距离。
   测试前应确认变压器接地部分与大地网接触良好。
   测试过程中至少两人在场，阴雨天气禁止进行试验。

四 GIS局部放电测试方法

特高频检测原理
   在GIS中发生局部放电时会产生电磁波，而GIS的金属外壳会将这种电磁波屏蔽掉一大部分，不过仍有小部分会通过金属壳体的绝缘盘子或者观察窗传播出去频率高达数GHz，而且上升时间内有几个纳秒。可以将探头设置于工作状态中的GIS的绝缘盆子，对局部放电活动进行检测。

特高频检测部位
   GIS每一个气室的绝缘盆或观察窗处

特高频检测方法
   测试前：仪器连接特高频传感器，将传感器与绝缘盘夹角60°测得当前环境值。当环境值过大时，我们应找出干扰源，清除干扰源后再进行测试。
   测试中：每个绝缘盆子（观察窗）多点测试，每个点测试静止一段时间，点击保存，仪器自动生成结果，判别是否有放电以及放电类型。

特高频检测判断依据
   特高频检测目前尚未有定量评定方法标准，通常依据检测幅值，放电图图特征，特征量的发展趋势综合判断放电缺陷程度。

特高频测试优点
   特高频检测可有效的避开低频干扰信号，仪器在进行特高频测试中，当某一数值明显偏大时，仪器能还能根据自动判断放电类型，无须人为分析。

GIS局放检测注意事项
   测试电缆应佩戴安全帽，绝缘手套，穿上绝缘靴。
   测试前应充分阅读说明书理解测试方法。
   测试过程中应该与带电体保持足够安全距离。
   测试前应确认GIS接地体与大地网接触良好。
   测试过程中至少两人在场，阴雨天气禁止进行室外试验。
