如何测量变压器的介质损耗?

发布时间:2021-09-28 浏览数:58

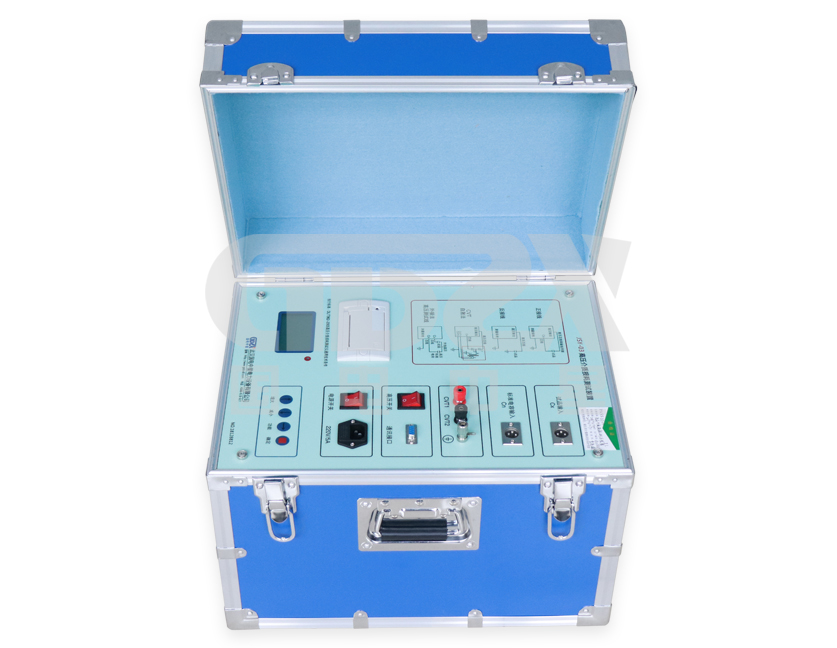

电力工作中,工作人员经常会碰到要测量变压器介质损耗的问题,那么如何测量变压器的介质损耗呢?我们可以使用一款JSY-03全自动抗干扰介质损耗测试仪来对变压器进行介质损耗的测量。本文为你介绍。


        首先我们可以了解一下介质损耗是电介质在电场作用下,因为内部发热,会将电能转化为热能消耗掉,这部分被消耗掉的能量就被称为介质损耗。介质损耗不但消耗了电能,还会使设备元器件发热而影响其正常工作,如果介电损耗较大,则会引起介质过热,从而导致绝缘被破坏,所以介质损耗是越小越好。这也是交流电场中电介质的重要品质标准之一。

       我们具体来说说如何使用介质损耗测试仪来对变压器进行介质损耗的测量。我们在启动仪器进行测量后,高压设定值送到变频电源,变频电源用PID 算法将输出,慢慢调整到要设定的值,然后测量的电路,会将实测高压送到变频电源,再对低压进行微调,来实现准确的高压输出。这样可以根据正/反接线的设置,仪器会智能根据测量电路试验电流,智能自动地选择输入,并切换量程。在对电力变压器进行高压绕组对低压绕组,还有外壳的介质损耗时,我们采用反接法测量,仪器和电力变压器连接正确之后,我们选用异频、10kV电压测量,反接线法,是当被试品的低压测量端或二次端对地无法绝缘,直接接地时,就采用这样的方法。仪器采用了傅里叶变换可以过滤干扰,将信号几波分离出来,从而对标准电流和试品电流进行矢量运算,幅值计算电容量,角差计算 tgδ。多次测量之后,经过排序来选择一个中间结果。测量结束后,测量电路会发出自动发出,降压指令,这时,变频电源就会慢慢地,降压到0了。

        以上就是对如何测量变压器的介质损耗?这一问题做出了具体的解决方案。介质损耗测试仪不仅可以测量变压器的介质损耗,还可以对互感器、电容器、套管、避雷器等设备的介损来进行测量。它具备抗干扰能力强,测试速度快,测试精度高,智能化全自动测量的优势,是电力工作者对变压器等电气设备进行介质损耗测量的好帮手!
