冲击电压发生器冲击电容值的选取方法

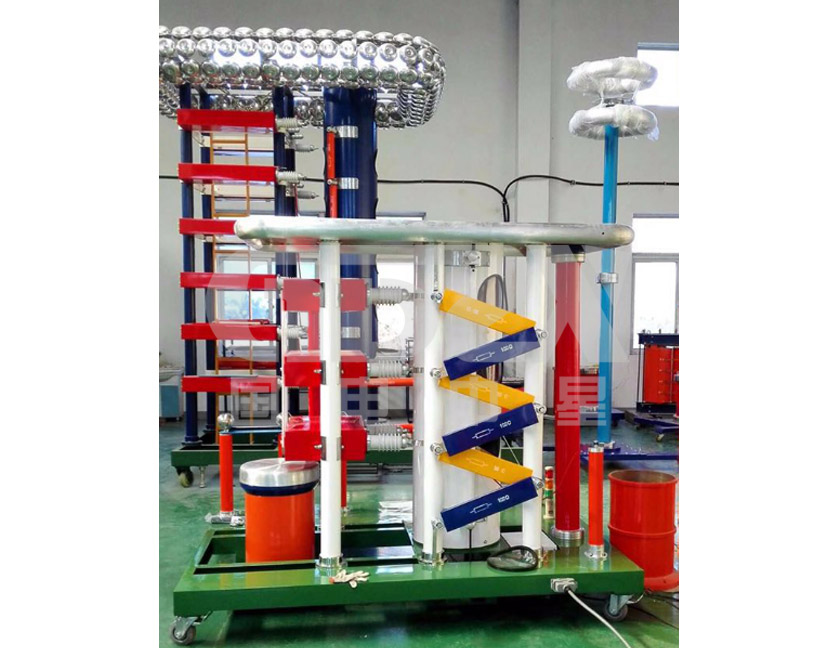

冲击电压发生器是高压实验室的基本设备之一，它是一种产生脉冲波的高电压发生装置。由于绝缘耐受冲击电压的能力与施加电压的波形有关，而实际冲击电压波形具有分散性，因此必须对于冲击电压波形参数做统一规定，以保证多次试验的重复性和不同试验条件下的结果的可比较性。我国采用国际电工委员会(IEC) 标准规定标准冲击电压波形。即规定冲击电压波形为双指数型，波头时间为1.2uS，波尾时间为50us，冲击电压峰值一般为几十千伏到几兆伏。

  冲击电压发生器冲击电容值的选取

  试品电容最高为2000pF，估计冲击电压发生器的对地杂散电容和高压引线及球隙等的电容约为500pF，估计电容分压器的电容约为600pF，则总的最大负荷电容为：

  C2=2000+500+600=3100pF

  为保证电压效率，冲击电容应大于等于负荷电容的10倍，则冲击电容约为：C1≥10C2≥31000pF。

由于回路中的电感会影响到冲击电压发生器的冲击电压波形，故选用主电容时应选择固有电感小的电容器，在本设计中主电容采用脉冲电容器。用于冲击电压发生器的脉冲电容器主要型式可分为：胶纸筒型、瓷套型和金属壳型等。

  胶纸筒型电容器体型细长，机械强度差，不便于采用柱式发生器结构，需要另立绝缘支架，而且这种电容器的容量不能做很大，在使用中容易受潮，故很少用于大型冲击电压发生器。

  瓷套电容器具有很高的机械强度和良好的绝缘性能，适合于柱式发生器结构，但其能量亦不能做得很大，故该种电容器多用于2000kV以下的中型冲击电压发生器。

  金属壳电容器电压和容量可以做得很大，而且机械强度高，适用于多种冲击电压发生器结构，故使用广泛。

  综合考虑电压等级、电容器规格与电容量的影响，在某电容器生产商脉冲电容器产品列表中选择额定电压为100kV，标称容量为0.2uF的铁壳式脉冲电容器。
