直流高压发生器的结构与原理

        国电中星生产的ZGF系列直流高压发生器，是根据最新的中国电力行业标准而设计的新一代便携式直流高压试验器，性能好、携带方便、操作便捷。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。

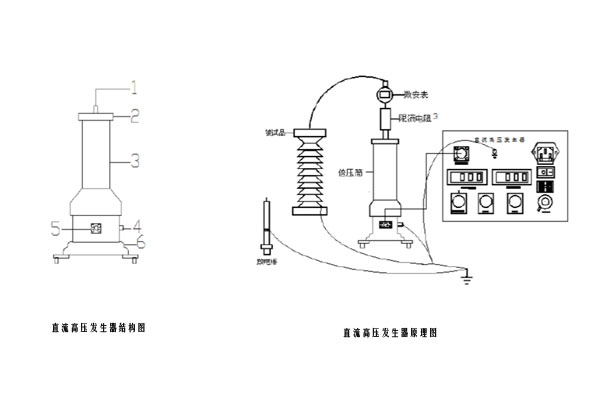

一、直流高压发生器的结构：

1、高压引出接线柱（可连接微安表和水电阻或限流电阻）

2、均压球

3、倍压筒体

4、接地端子

5、中频连接端子

6、底座

二、直流高压发生器工作原理：

        将机箱、倍压筒放置到合适位置分别连接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上（即一点接地），电源开关放在关断位置并检查调压电位器应在零位。过电压保护整定值一般为试验电压的1.1倍。顺时针方向平缓调节调压电位器，输出端即从零开始升压，升压所需电压后，按规定时间记录电流表读数，并检查控制箱及高压输出有无异常现象及声响。

对试品进行泄漏及直流耐压试验。在进行检查试验确认试验器无异常情况后，开始进行试品的泄漏及直流耐压试验。将试品、地线等连接好，检查无误后即打开电源。

升压至所需电压或电流。升压速度以每秒3-5kV试验电压为宜。对于大电容试品升压时还需监视电流表充电电流不超过试验器的最大充电电流。对于小电容试品如氧化锌避雷器、磁吹避雷器等先升至所需电压（电流）的95%，再缓慢仔细升至所需的电压（电流）。然后从数显表上读出电压（电流）值。如需对氧化锌避雷器进行0.75UDC-1mA测量时，先升至UDC1mA电压值，然后按下黄色按钮，此时电压即降至原来的75%，并保持此状态。此时可读取电流测量完毕。

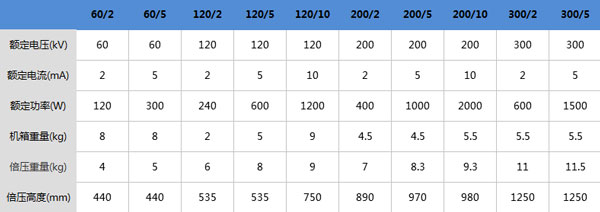

三、国电中星直流高压发生器型号


        国电中星生产多种型号规格的直流高压发生器，适用于对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验，欢迎选购！
