高压开关动特性测试仪检定装置工作原理与同步方式

高压开关动特性测试仪同步方式：内同步、外同步、空接点。该参数为合闸和分闸线圈提供了不同的电源控制方式，要求该参数的选择与外部接线一一对应。内部同步为内部电源提供电压dc30-300V。此时应断开开关本身的电源。

高压开关动特性测试仪提供电压AC/dc30-300V供外部电源接通和断开线圈，并将外部电源电压信号输入仪器，为仪器启动采集工作提供参考。空气触头同步给合闸和分闸线圈提供电压，为开关本身供电，内部只有两个独立的分闸无源空气触头传输。

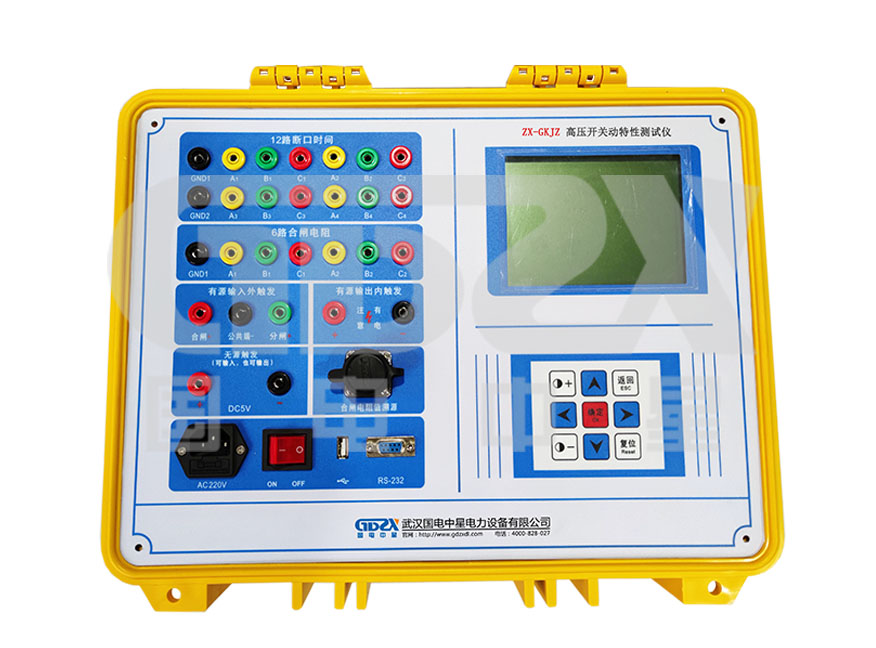

高压开关动特性测试仪

高压开关动特性测试仪内、外同步和空接点的使用有什么区别？

所谓高压开关动特性测试仪同步是时间的起点。

内同步时，开关的开（关）控制由仪表给出。当仪表给出开关的开（关）控时，启动定时器作为计时的起点。

外同步时，开关的开（关）控制由外部给定。而开关的分（合）闸控制由外部给出，则必须通过仪器的外同步接口向仪器提供同步信号，以提供计时的起点。如果仪器得不到同步信号，则一直处于等待状态，无法完成测试数据。

无触点时，仪表内部提供无源触点的控制开关提供的电源，用于开（关）。仪器以无源触点闭合为计时起点启动定时器。高压开关动态特性测试仪采用电压同步方式，同步电压范围为内同步dc30V～300V，外同步AC/dc30v～300V。

武汉国电中星自主研发的ZX-GKJZ 高压开关动特性测试仪检定装置能产生高精度、宽范围的定时信号，并能模拟高压断路器的动作，可用于校验和检测高压断路器动态特性测试仪的时间基准，用于校验高压开关测试仪时间测量功能。

ZX-GKJZ 高压开关动特性测试仪检定装置特点优势

1、实时性强，装置努力做到了触发实时，计数实时，输出实时。为了能实现实时，触发环节采用恒流触发，计数环节采用高速可编程逻辑电路构成同步计数器，保证计数输出和基准脉冲同步，输出电路电路采用晶体管模拟。

2、采用高精度石英晶振，保证基准脉冲的准确性和稳定性。
