电缆故障测试仪系统组成相应的功能及技术参数

        在之前的章节中，国电中星为大家介绍过电缆故障测试仪的系统组成，在本节中国电中星将为您详细介绍电缆故障测试仪各组成部分的相应功能及参数。

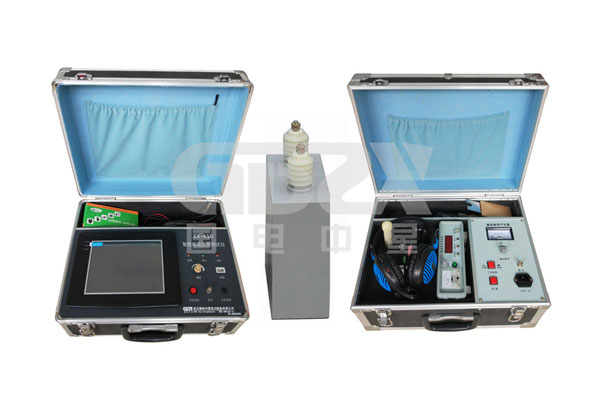

1、电缆故障测试仪主机

功能：一体化设计，无需外接电脑，用于操作、控制、记录和分析数据。并配合数字同步定点仪、路径信号发生器、交直流试验变压器、控制保护器、高压脉冲电容以及电流取样盒进行各种泄漏性电阻，闪络性高阻和低阻接地，开路故障。

工作电源：交直流两用AC 220V±10% 50Hz DC6V 内置蓄电池

测试距离：单端不小于15km

系统测量误差：粗侧绝对误差±2m  粗侧相对误差：0.5%

显示：LCD液晶显示器

使用环境：温度 -20℃~60℃  湿度：RH≤95%

重量4kg

2、定位仪

功能：在高压冲击作用下使电缆故障放电，且同步接收放电时产生的声波和电磁波，并在粗侧范围内对故障点的准确定位，也可单独判断电缆的走向及深度。

结构特点：分体式结构，接收器和探头两部。

测量误差：≤0.1m

放大倍数：80万倍

滤波范围：100Hz~500Hz

耳机阻抗：500Ω

工作电源：DC 9V（1±20%）＜2mA

使用环境：温度：-20℃~60℃  湿度：RH≤95%

重量：1kg

3、路径信号发生器：

功能：产生输出断续正弦波。

工作电源：220V（1±20%）  50Hz（1±5%）

使用环境：温度：-20℃~50℃   湿度：RH≤95%

输出功率：100W

重量：3kg

4、高压设备

包括电流取样器、电缆故障一体化高压发生器、脉冲电容器、成套专用测试线

功能：由交直流试验变压器、高压操作箱、高压脉冲电容、球隙等，用于产生高压脉冲信号加于电缆

额定输出电容量：3kVA

输出交流电压：0~50kV

输出直流电压：0~70kV

高压脉冲电容量：2μF

工作电源：AC 220V （1±10%）  50Hz（1±5%）

使用环境：温度 -20℃~60℃  湿度：RH≤95%
