接地电阻测试仪工作原理
确定配电系统中接地板与周围接地之间的电阻至关重要。这种测量的原理是电位下降法。接地电极的电阻面积是电极周围的土壤区域,其中存在可用商业仪器测量的电压梯度。显示测量的排列。“E”是待测接地电极,“A”是辅助接地电极,其位置应使两个电阻区域不重叠。“B”是放置在“il”
和“A“中间的第二个辅助电极。
那么接地电阻,Re=E和B之间的电压降/通过接地路径的电流=V/I为确保电阻区域不重叠,将辅助电极“B”移动到位置“B1“和“B2”“分别。如果测定的电阻值在所有三种情况下都大致相同,则可以取三个读数的平均值作为电极的接地电阻。否则,辅助接地电极“A“必须在远离“E”的位置插入,并重复上述测试,直到获得一组三个读数一致为止。
为了消除电解效应,必须使用交流电源。
可以使用来自双绕变压器的工频电流,通过电压表和电流表(如图所示的布置)或通过接地测试仪来执行该测试。

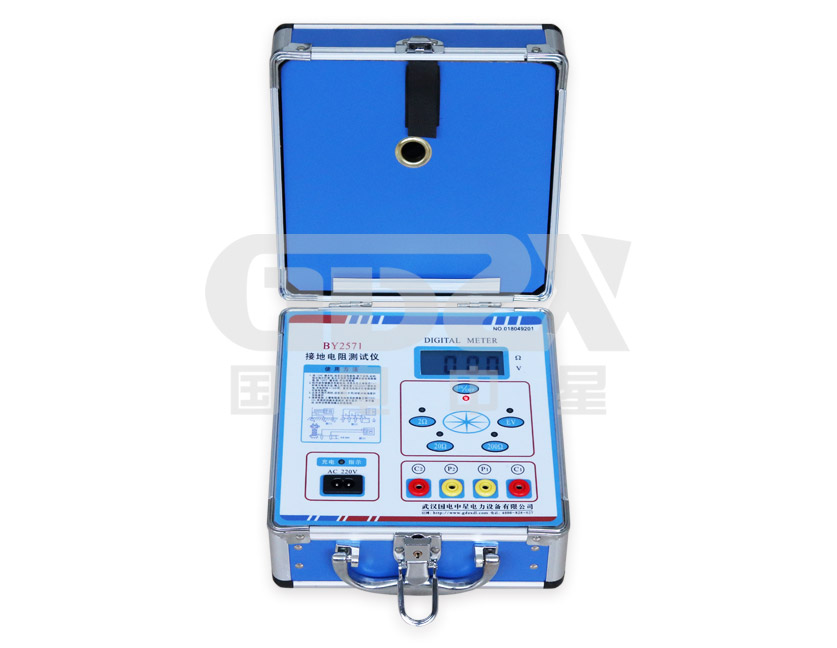

国电中星专业生产接地电阻测试仪(又称精密接地电阻测试仪),从事电测行业多年,旗下产品品质一流,欢迎广大客户前来选购4000-828-027。
