蓄电池放电测试仪的接线方法

        在上一节讲述蓄电池充放电测试仪操作步骤之后，国电中星收到来自很多用户的关于接线方法的问题的留言，在本节中，国电中星为大家详细讲解蓄电池充放电测试仪的接线方法。

一、准备工作

1、设备在工作时，必须接地线，否则会造成危险！

2、确认需要进行放电测试的蓄电池组是否与智能充放电综合测试仪电压等级一致！

3、工作周围不得存在易燃易爆物品，空气中不得含有易燃易爆气体，防止爆炸的发生！

4、在与蓄电池放电测试仪进行连接前，首先确认放电电池组是否已经退出运行状态，是否已经与充电电源和负载断开，以免在放电过程中发生意外。

5、检查电池组及该仪器周围是否有足够场地，场地周围是否存在易燃易爆物品，空气中是否存在易燃易爆气体。

6、检查蓄电池放电测试仪是否完好，电源开关是否在断开状态。

二、主机连接

1、充/放电电缆连接 首先连接电池组充/放电电缆。黑色充/放电电缆大测试夹连接电池组负极，红色充/放电电缆大测试夹连接 电池组正极，另一端快接插头连接该仪器快接插座。注意连接可靠，不要有松动现象。 连接充/放电电缆测试线时，注意安全，防止触电和短路的发生！

2、主机天线可靠连接，主机电源线连接牢固、无松动。

三、采集盒连接

        首先确认电池组单节电池电压是 12V、6V、4V、2V。不同的电池选择不同的测试线。如果单节电池电压是 2V、4V，则使用测量 2V、4V的测试线；如果单节电池电压是 12V、6V，则使用测量12V、6V的测试线。每个采集盒可以测量12节2V、4V电池，4节 6V、12V电池。

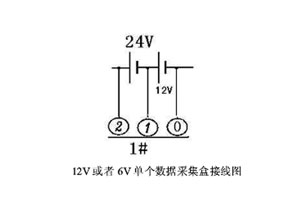

1、测量12V、6V电池时采集线接法：（每条采集线上都标有数字）

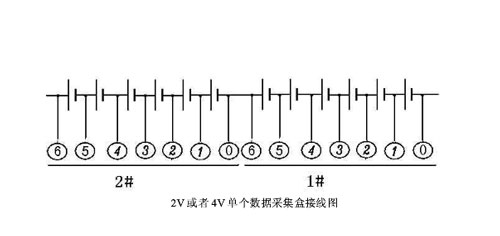

2、测量2V、4V电池时采集线接法

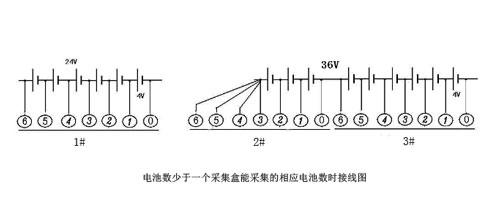

3、如果电池数少于1个采集盒能采集的相应电池数时，把剩余的采集线接到后面一个电池上，接法如下。例：测量 24V/4V，36V/ 4V电池组时，1个采集盒能采集的相应电池数为12 节，当电池数少于12节时用下图接线法。

4、如果电池数超过每个采集盒能采集的相应电池数，则需要使用多个数据采集盒。

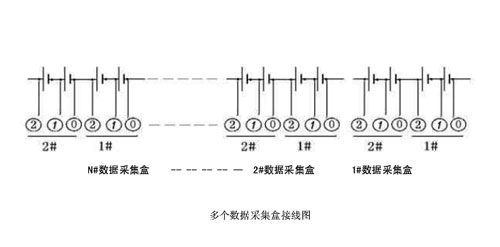

下图是多个 12V电池的连接方式，2V、4V、6V电池连接同理

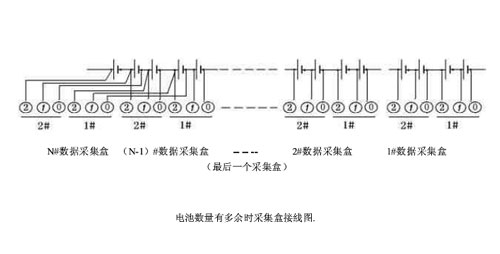

5、因为一个采集盒能接的电池数有限，当电池数量多余，只有后面一个采集盒的接法不同，后面一个采集盒的接法应该是，后面一条线M号（采集线上所标的较大的一个数字）接在后面一个电池（N号）的正极，第M-1 号线接在前一个电池（N-1 号）电池的正极，如此类推直至接 完此采集盒的其他线。下面以12V电池为列（2V、4V、6V同理），接线方法如下：

6、若无线采集盒标注为12V,即一个采集盒可连接 12节12V电池。接线方法如下：

四、PC 机连接

        如果需要通过PC 机进行实时监测，则需要连接数据通讯终端。数据通讯终端与PC 机串口进行连接。终端专用电源输入接市电交流220V，输出接通讯终端电源插口。打开电源开关。PC 机运行监控软件即可。

五、运行

        检查接线正确无误后，打开开关开关，液晶屏应显示正常后，即可根据操作说明完成各种测试/放电参数的设置。

        了解了蓄电池充放电测试仪连接方法，在进行蓄电池放电测试时更加清楚明了，一起使用起来也更加简单便捷。国电中星专业生产蓄电池充放电测试仪，更多相关信息尽在国电中星。
