       武汉国电中星自主研发的 ZXHL系列标准电流互感器是用来检定比其低两级或两级以下准确等级的电流，它是由一次绕组和二次绕组组成，接线时严格参照接线牌所给出的电流比进行接线。L1与K1分别是一次、二次绕组的极性端，当需要穿心时La为极性端。

一、标准电流互感器针对于交流电流的测量

设备是否运行在额定电流值，设置电流测量装置是必要的技术措施。有关规定 40KW 以上的设备，必须装设电流表进行监控。 交流电流的测量有直接测量和经电流互感器扩大测量的方式。 直接测量就是将适当的电 流表串接电流回路上。而下图所示电路均为经电流互感器接入式测量。

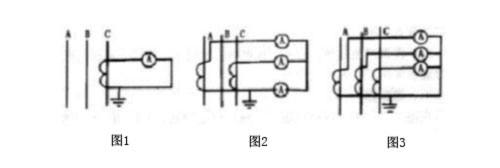

1、采用一台电流互感器 电流互感器测量三相平衡线路中的电流，如图1。电流互感器选择的是以电流表量程依据，而电流表的量程则是根据负载电流的实际值 应占电流表总量程的 2/3 至满度值之间。比如一台设备额定电流为 100A，则选择满度值为 150A 的电流表。此时电流互感器的互感比则应选 150/，电流表也相应选比值为 150/ 的电流表。读数时则以表指 电流表也相应选比值为读数时则以表指示值直读。

2、采用二台电流互感器，接成不*星形，用以测量三相平衡或不平衡线路中的三相电流，如图2。

3、采用三台电流互感器 接成*星形接法，用以测量三相平衡或不平衡线路中的三相电流，如图3。

二、标准电流互感器针对于交流电度的测量

为了扩大交流电度表的量程，工厂常用的是采用电流互感器的方法来扩大量程。

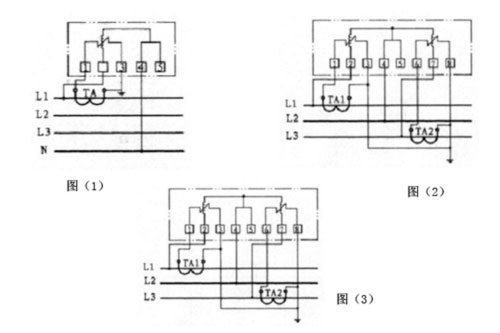

图（1）是采用单相电度表加电流互感器的测量方法。可用于测量三相平衡或单相电度计量。

图（2）是采用二元件三相三线有功电度表，加二个电流互感器的测量方法。可用于测量三相平衡或不平衡线路中的电度计量。

图（3）是采用三相四线有功电度表，加三个电流互感器的测量方法。可测量三相 平衡或不平衡线路中的电度计量。

三、标准电流互感器针对于电力拖动线路中的保护

电力拖动线路中的保护、大功率电动机中的过载保护，往往由于电流大，而无法购到相应的热继电器，在这样的 情况下，一般采用加装电流互感器 电流互感器的方法来解决。其实质是将大电流变换成小电流用 以内的热继电器足可满足过载保护的要求。

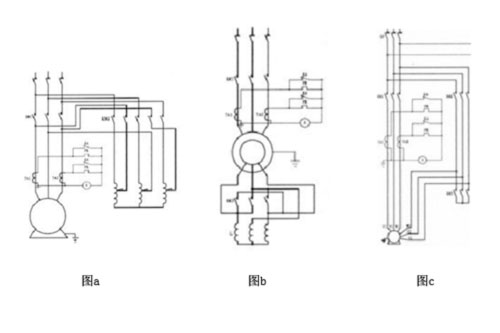

图a：电流互感器用于大功率自耦降压启动，电动机中的过载保护。

图b：电流互感器用于大功率频敏变阻器启动，电动机中的过载保护。

图c：电流互感器用于大功率星-角降压启动，电动机中的过载保护。
