继电保护测试仪要怎么接线

发布时间:2023-02-07 浏览数:116

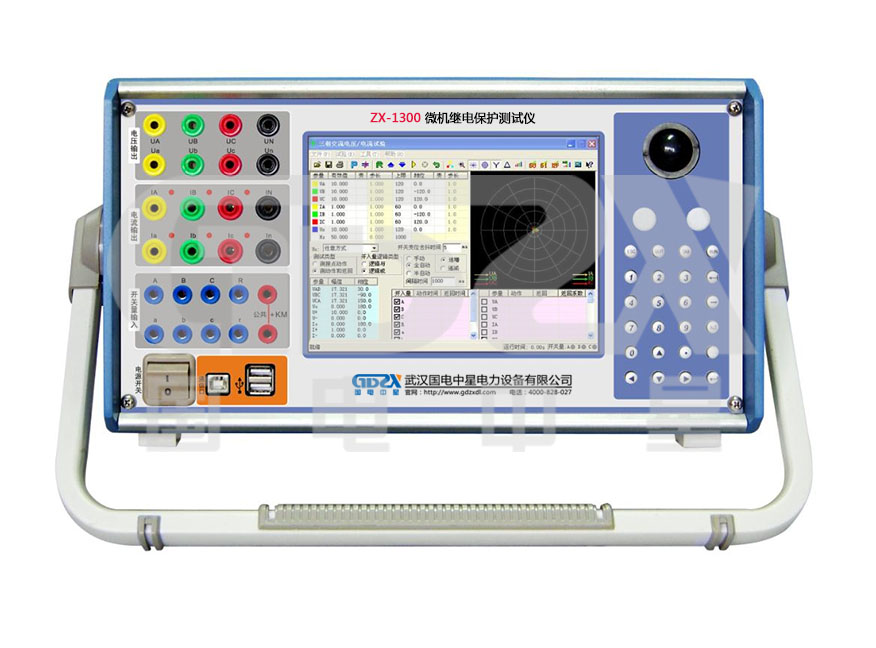

微机继电保护测试仪(又称继电保护测试仪)内部的交直流电压、电流源采用了新电源技术,使仪器在电路设计、器件选型、面板布局、内部结构设计上达到先进水平。该继电保护校验仪具有功能完善、选材优良、测试项目数据清晰、操作简单等优点,是电力继保部门的首要选择设备。

微机继电保护测试仪测试继电器的种类:电流继电器,电压继电器,重合闸继电器,中间继电器,差动继电器等。

本微机继电保护测试仪配有定值输出可单独作电压源。

采用数码显示,读数直观。

结构紧凑,体积轻巧,便于携带,搬运。

现场做继电保护试验时,不知道如何操作,操作过程中,遇到故障不知道如何解决,不知道如何接线和操作顺序时等等,这些问题都是继保工作需要知道的!

微机继电保护测试仪开机步骤我们来看看究竟怎么做:

1.首先将测试仪电源线插入AC220V电源插座上,开启主机电源,工控机启动Windows操作系统,启动完毕后,主机自动进入测试仪软件主界面。

2.然后开启功放电源开关,接好电流、电压回路,有必要也要接好开入量,选择相应软件模块进行试验。

注意事项:

①当连接电流回路时,可能会出现打火现象,这是正常的,不必担心。电流回路有20V左右的直流电压。当回路短接后,此电压自动消失。如果想不出现打火现象,可关闭功放电源开关,再接电流回路的线,接好以后再开启功放电源开关,这样就可避免出现打火现象。

②检查接线是否正确。当电流开路指示灯亮起红灯时,说明该相电流回路接线有误;当电压短路指示灯亮起红灯时,说明该相电压回路接线有误。电压短路指示灯是不能自行恢复正常的。当电压回路排除故障后,应关闭功放电源,暂停20秒后再开启功放电源,这时,电压短路灯没有亮起红灯,则说明接线正确。
