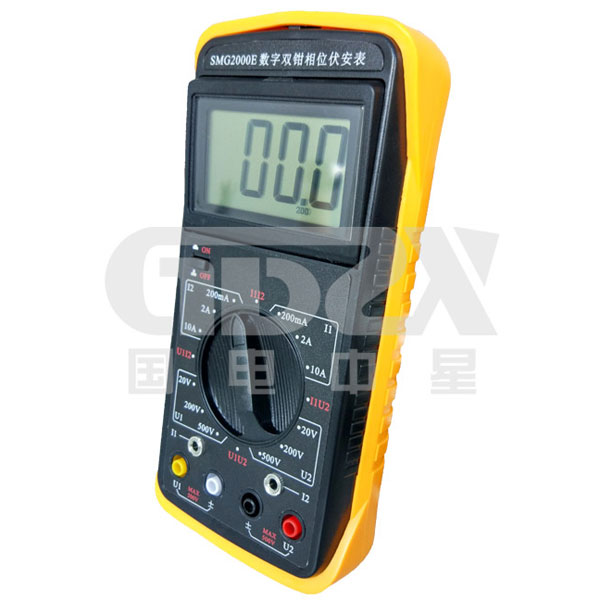

SMG2000E数字双钳相位伏安表参数

        在上一节中，我们了解到 SMG2000E数字双钳相位伏安表的基本介绍，了解到 SMG2000E数字双钳相位伏安表是专门用来现场测量电压、电流及相位的测量仪器，广泛应用于电力、石油、化工等行业，一些业内人士在选购 SMG2000E数字双钳相位伏安表时，一定要了解的SMG2000E数字双钳相位伏安表参数。

一、基本误差

1、参比工作条件

（a）环境温度：（23±5）℃

（b）环境湿度：（45～75）% RH

（c）被测信号波形：正弦波、β=0.02

（d）被测信号频率：（50±0.2）Hz

（e）被测载流导线在钳口中的位置：任意

（f）测量相位时被测信号幅值范围：100～220V、0.5A～1.5A

（g）外参比频率电磁场干扰：应避免

2、基本误差极限

2.1 交流电压见表1

表1：交流电压测量误差

量限 分辨率 基本误差极限

20V 0.01V ±（0.3%读数+0.2%量程)

200V 0.1V ±（0.3%读数+0.2%量程)

500V 1V ±（0.3%读数+0.2%量程)

输入阻抗：各量限均为2MΩ

相位测量时，电压端输入阻抗>500KΩ

2.2 交流电流见表2

表2：交流电流测量误差

量 限 分 辨 率 基本误差极限

200mA 0.1mA ±（0.3%读数+0.2%量程）

2A 1mA

10A 10mA

2.3 相位

U-U、U-I、I-I见表3

表3：工频相位测量误差

范 围 分 辨 率 基本误差极限

0～360° 1° ±2°

二、工作误差

1、额定工作条件

（a）环境温度：（0～40）℃

（b）环境湿度：（20～80）% RH

（c）被测信号波形：正弦波、β=0.05

（d）被测信号频率：（50±0.5）Hz

（e）被测载流导线在钳口中的位置：任意

（f）测量相位时被测信号幅值范围

测 U1-U2相位时：30V～500V

测 I1-I2 相位时：10mA～10.00A

测 U1-I2 或 I1-U2 相位时：10V～500V、10mA～10.00A

（g）外参比频率电磁场干扰：应避免

2、额定工作误差极限

所述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍。）

三、安全特性

1 耐压电压输入端与表壳之间、钳形电流互感器铁芯与钳柄及付边绕组线圈之间能承受1000V/50Hz、两电压输入端之间能承受 500V/50Hz 的正弦波交流电压历时 1min 的试验。。

2 绝缘电阻

仪表线路与外壳之间、两电压输入端之间：≥10MΩ

四、其它技术特性

1 显示位数：3 1/2

2 采样速率：3次/秒

3 电源：单个9V 迭层电池、电源电流小于5mA

4 外形尺寸

表壳尺寸： 186×86×33

钳壳尺寸： 140×40×19

钳口尺寸： Φ7×8

5 重量

表体： 280g

测量钳：2×200g

测量钳：2×200g

6 储存条件

温度：－10℃～50℃
