说明书
操作视频随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。本仪器高压开关综合测试仪即（高压开关机械特性测试仪）是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2017为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。
产品别称
开关动特性测试仪、智能高压开关动特性测试仪、高压开关机械动特性测试仪、高压开关动特测试仪、高压开关特性综合测试仪、高压开关时间特性测试仪、高压开关动作特性测试仪、高压开关机械测试仪、智能开关特性测试仪、高压开关综合参数测试仪、开关动作特性测试仪、高圧开关机械特性测试仪、断路器动特性测试仪、开关特性综合测试仪、高压开关机械性测试仪、高压断路器动特性测试仪、高压开关综合测试仪、高压开关动特性测试仪、高压开关机械特性测试仪、开关机械特性测试仪、断路器机械特性测试仪、高压开关综合特性测试仪

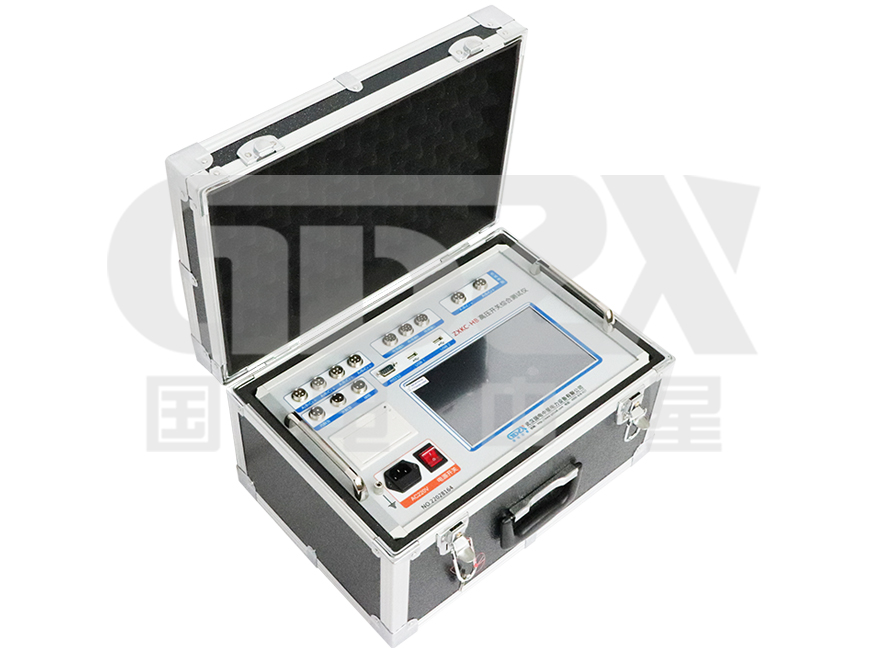

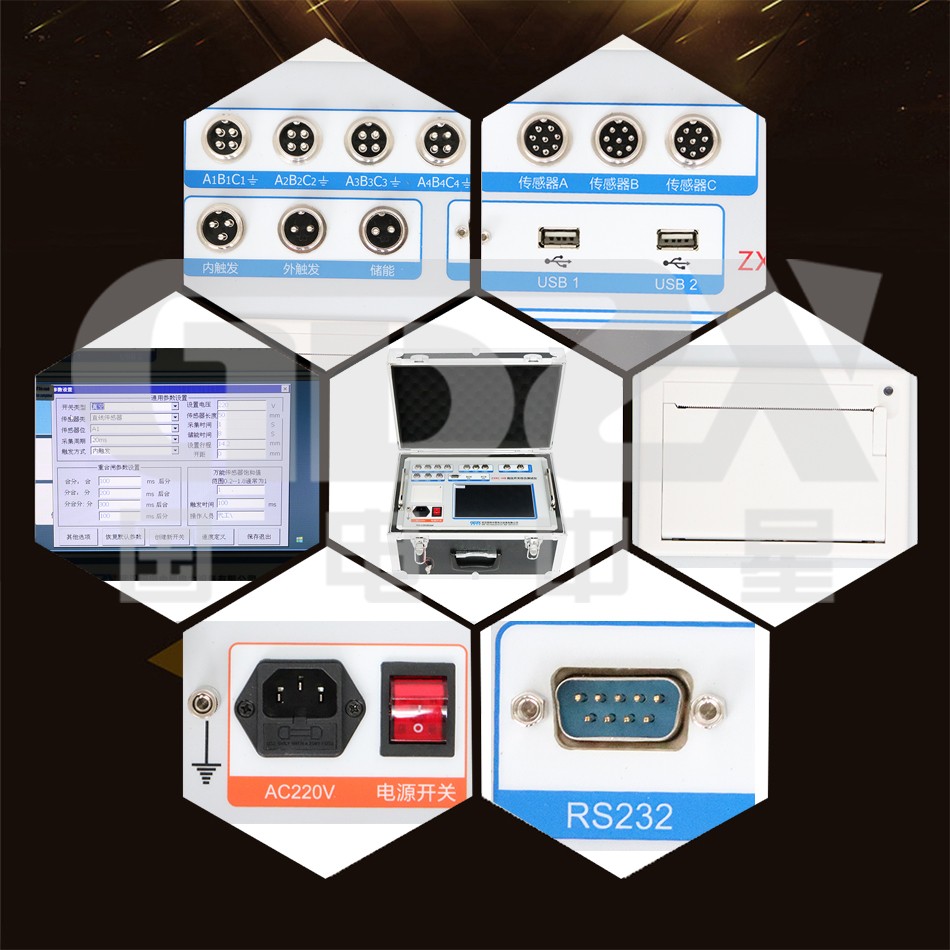

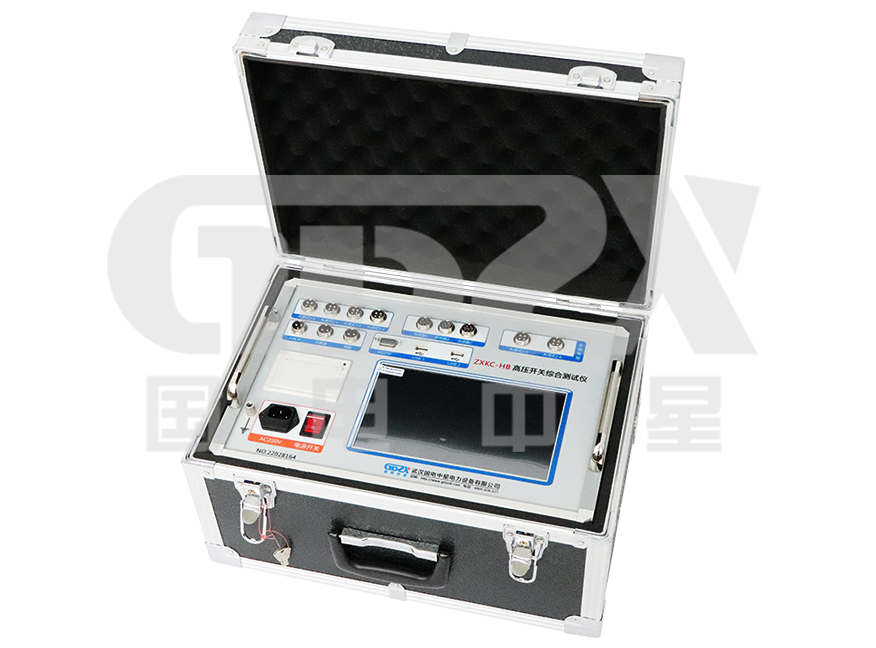

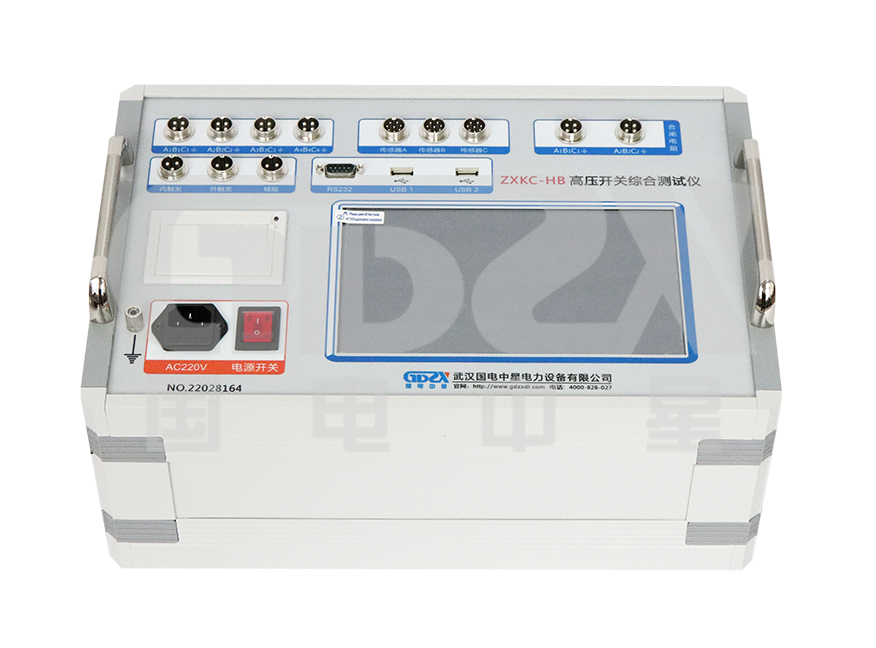

1.本仪器为嵌入式工控机，主板基于CortexTM-A8，主频1GHZ，闪存1GB，开机速度快仅需16秒。9寸彩色大屏，windows操作系统，人性化操作界面直观，触摸屏，支持中英文输入，便于现场操作人员使用。
2.高速热敏打印机，方便现场打印测试数据。
3.机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC6～270V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

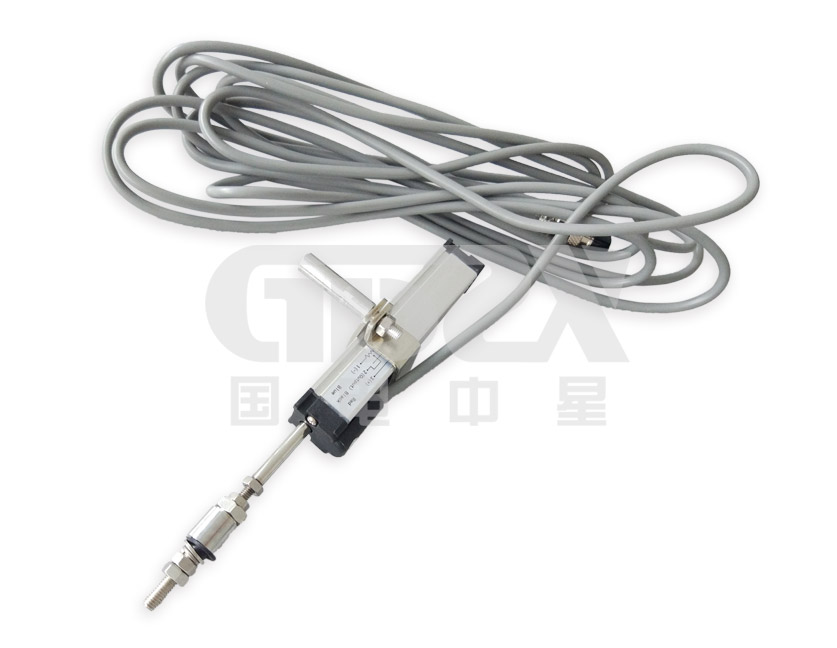

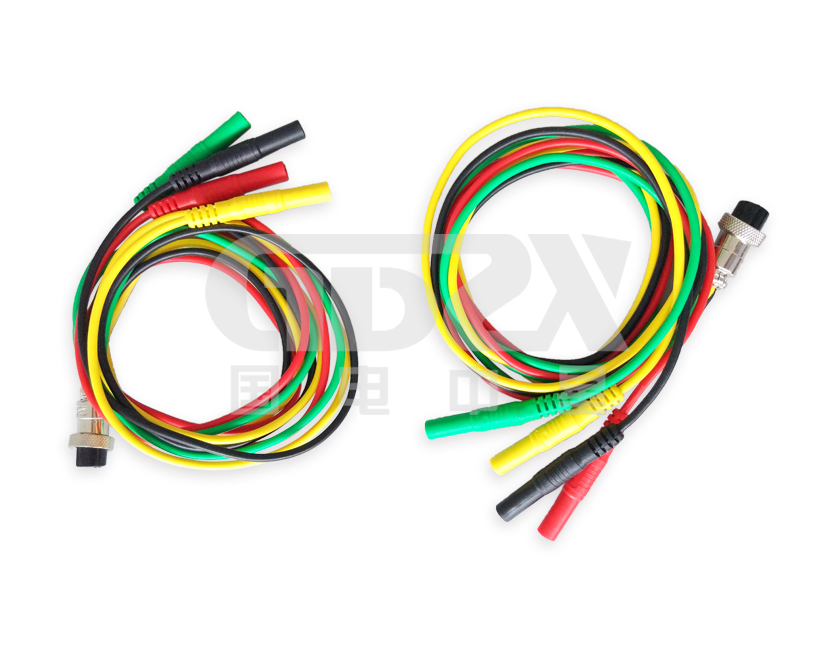

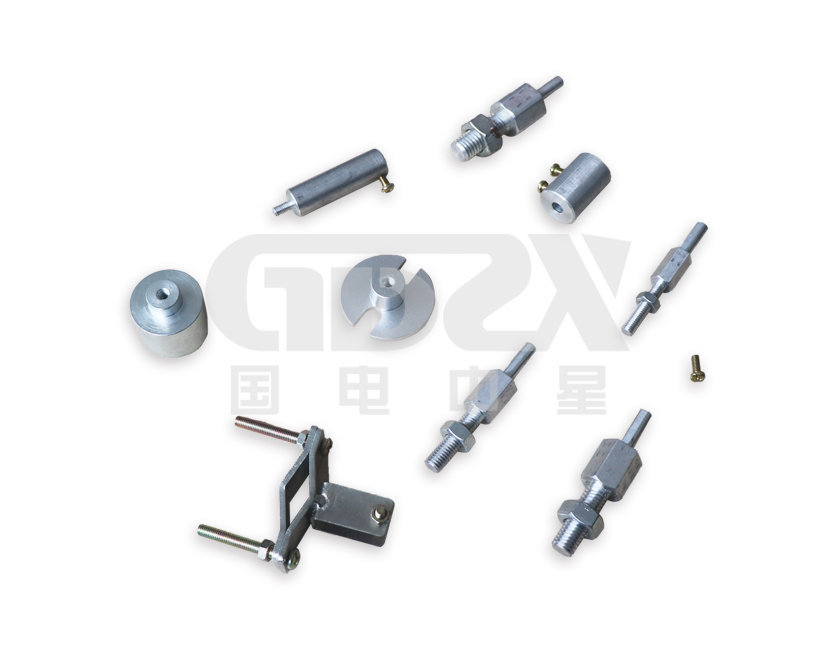

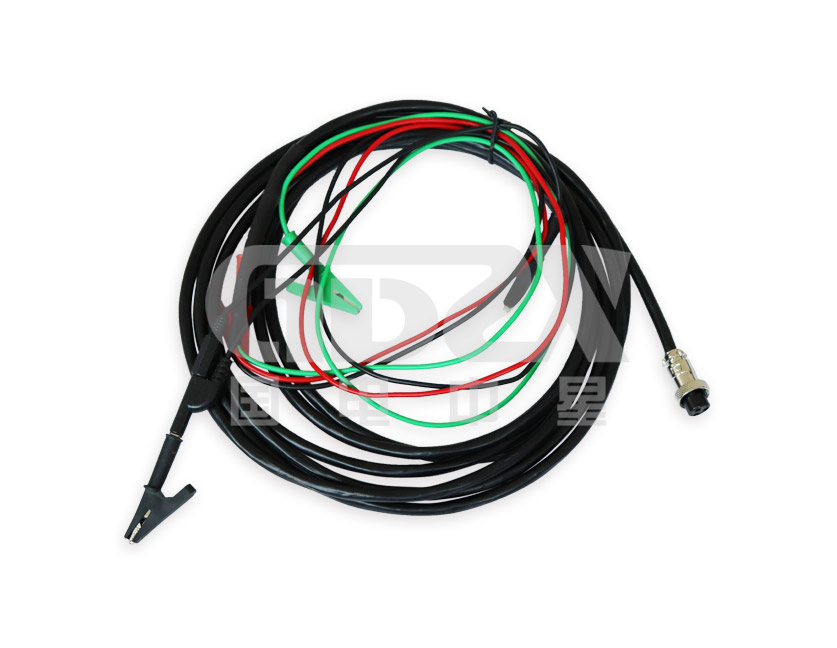

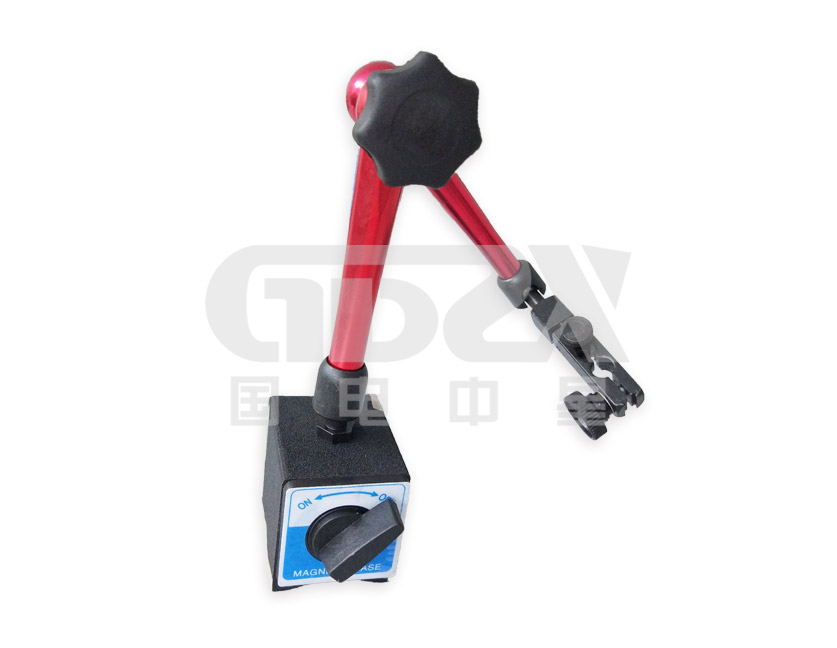

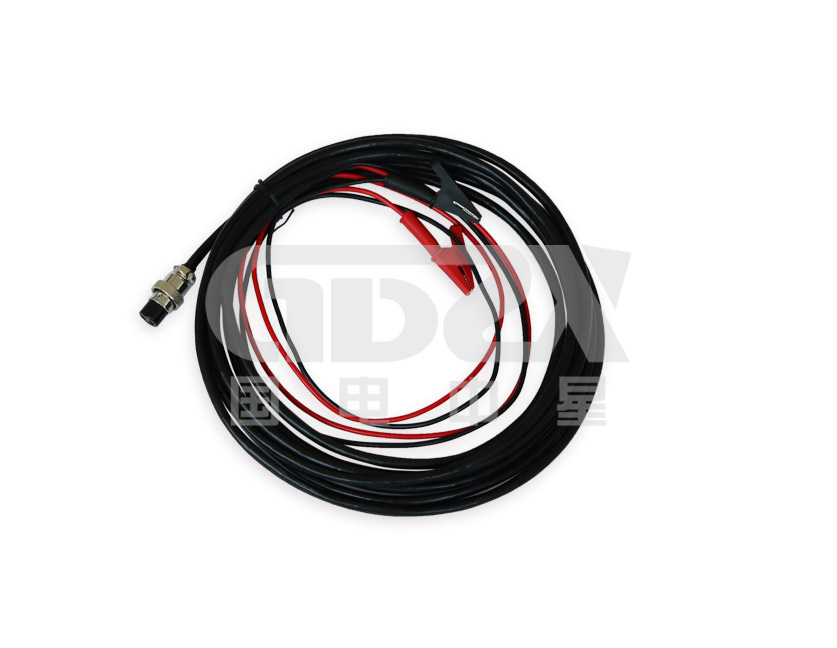

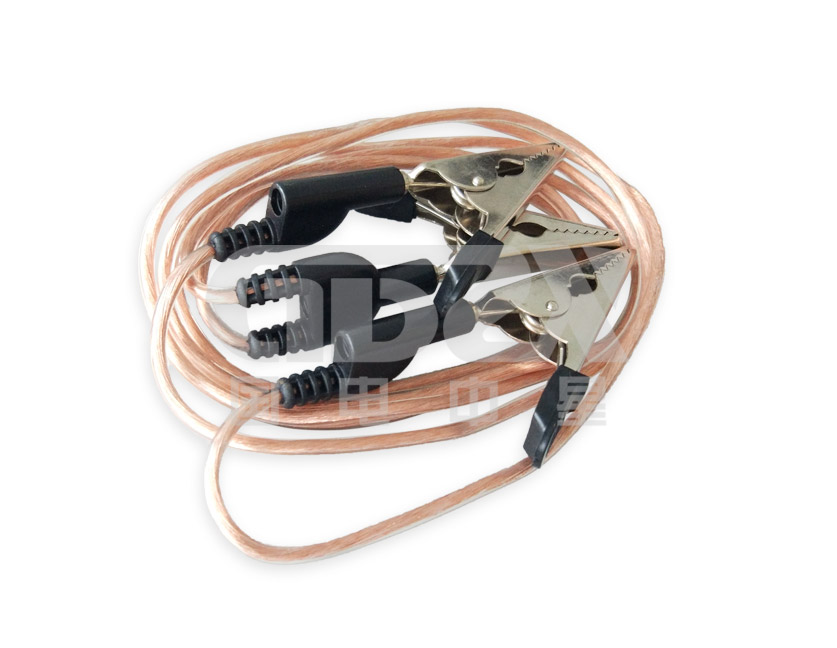

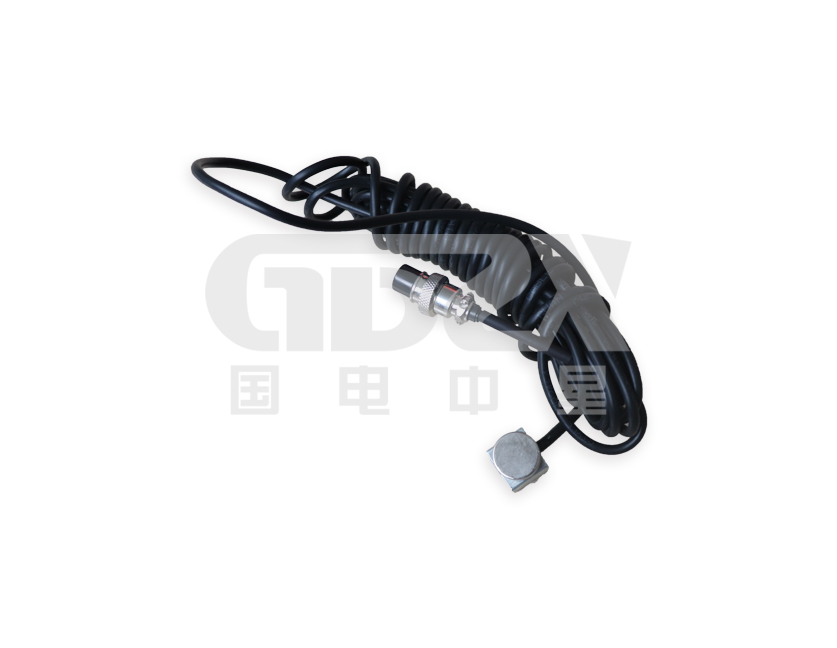

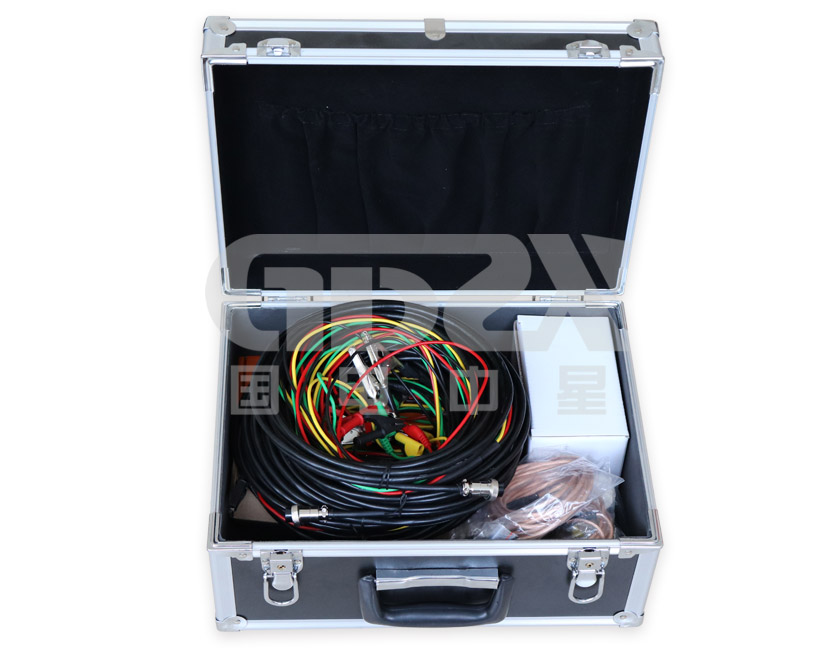

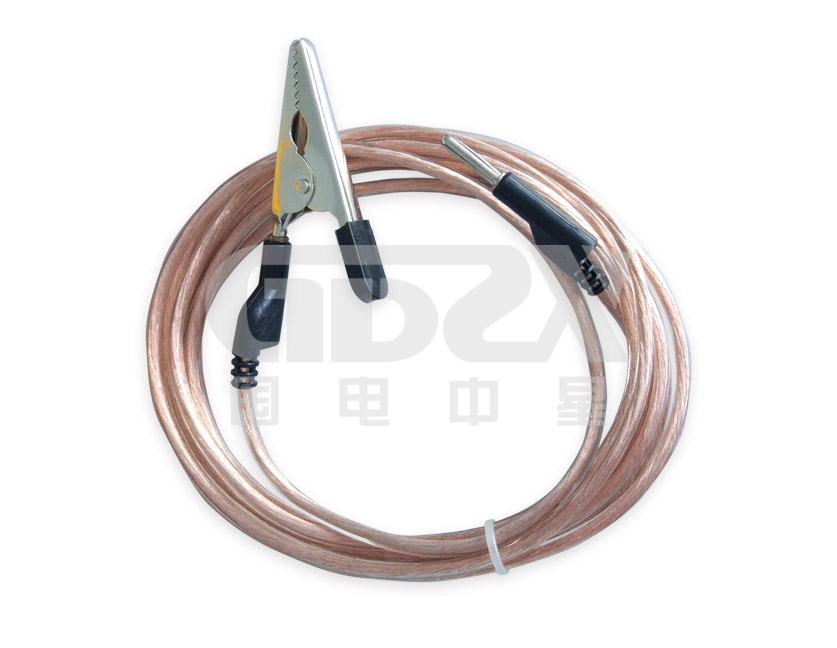

4.配备直线传感器、旋转传感器、万能传感器、激光传感器（选配）以及支架、专用固定多功能接头，安装极为方便，简捷。
5.适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
6.开关动作一次，得到所有数据及图形，测试数据和图形同屏显示，速度可进行再计算，无需再测试。
7.主机可存储30000组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
8.配备2个USB接口，可接鼠标操作仪器，可直接把数据保存到U盘，上传到计算机进行分析、保存。RS232接口联机操作（选配）、WIFI操作选配。
9.同时可测12路金属触头断口、6路主断口和6路辅助断口、3/6路合闸电阻、1路速度(3路速度选配)。
10.内含包络线，通过一台开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
11.内部抗干扰电路可满足500KV变电站内可靠使用。

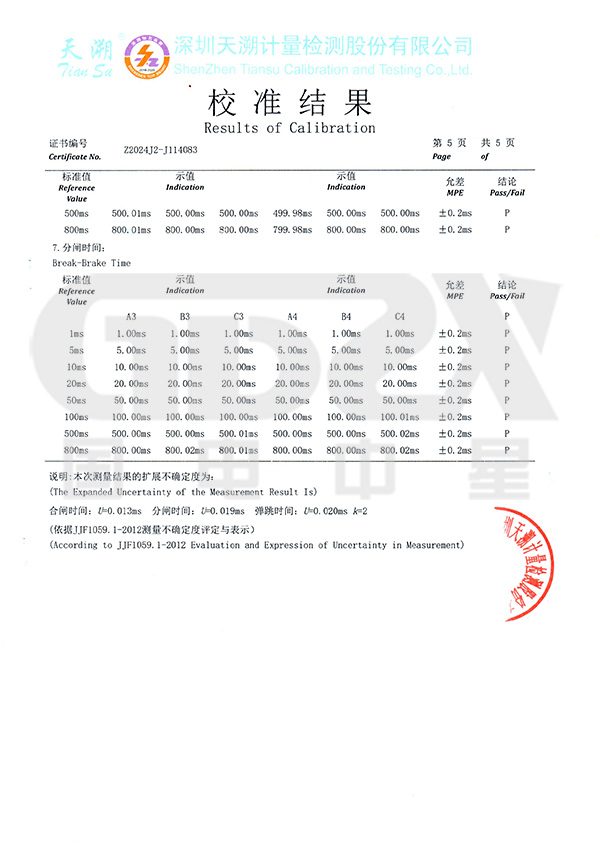

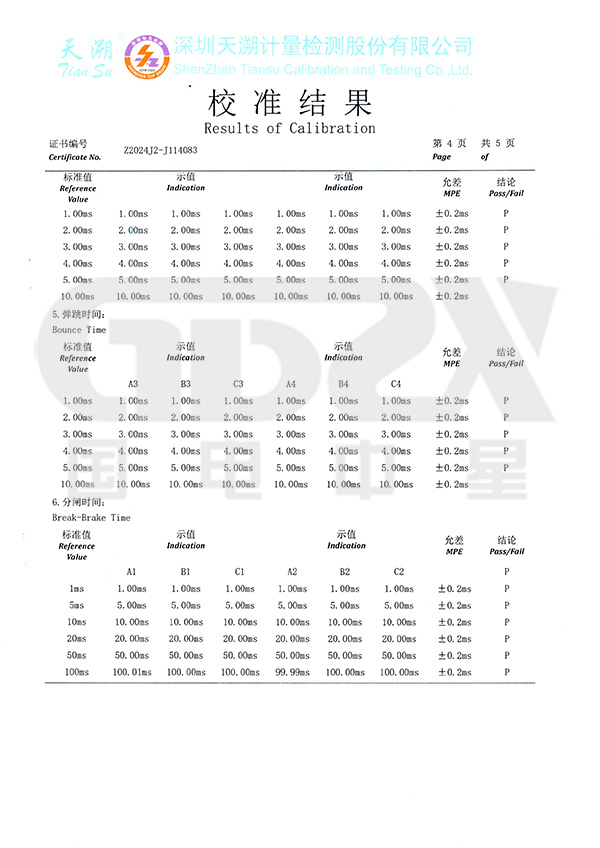

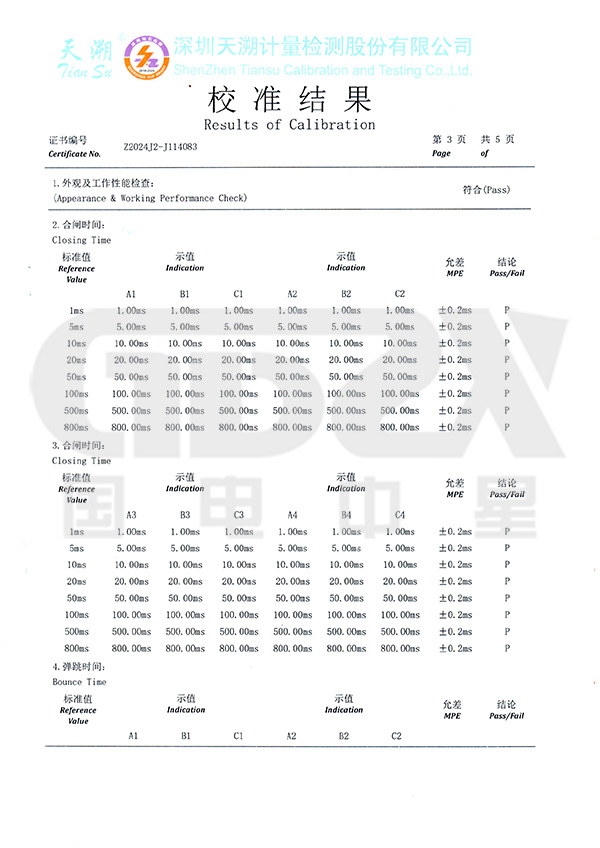

1. 时间测量：12路
固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期之差
合闸（分闸）弹跳时间（弹跳次数）
不同期测试范围：0.10ms～99ms，分辨率：0.01ms；
内触发测试范围：0.10ms～999ms，分辨率：0.01ms,1000ms～9999ms,分辨率：0.1ms, 10000ms～200000ms分辨率：1ms。
外触发测试范围：0.01ms～200s
在1000ms以内准确率：0.05%±1个字
2. 合闸电阻测量：3/6路
固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
合闸电阻投入时间、电阻值
3. 测量范围：30～10KΩ,分辨率0.1Ω，准确度：≤1%±2个字
4. 速度测量：刚分（刚合）速度
指定时间段（行程段或角度段）平均速度
5. 测速范围：1mm传感器 0.01～25.00m/s，
0.1mm传感器 0.001～2.50m/s，
345°角度传感器 0.01～25.00m/s，
激光传感器0.01～15.00m/s。
6. 行程测量：动触头行程（行程）（3路行程测量选配）
接触行程（开距）
超行程
过冲行程或反弹
7. 测量范围：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。
旋转传感器：345о，测量范围：0-1000mm，分辨率:0.08о。此传感器有15度的无效区，安装时在仪器可看到传感器有效区域，数值显示在160-200度左右为佳。
加速度传感器测量范围：0-300mm，分辨率:0.1mm。
8. 线圈电流：最大电流20A,分辨率：0.01A。
9. 线圈电阻测量范围：0～2000Ω,分辨率：0.01Ω。
10. 仪器电源 ：AC220V ± 10%；50Hz ± 10%。
11. 直流电源输出:DC6～270V连续可调，DC24V≤15A（短时），DC220V≤ 20A(短时)。
12. 外触发触发电压：AC/DC10-300V，电流≤120A
13. 隔离开关测量范围：
⑴、电压输出：DC6～270V（可调）；
⑵、电源输出时间：0.01-20秒（可设置）；
⑶、断口信号最大采集时间为200秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
14. 主机体积：400×263×175mm
15. 使用环境： -20℃~+50℃
16. 相对湿度：≤90%
选型指南：

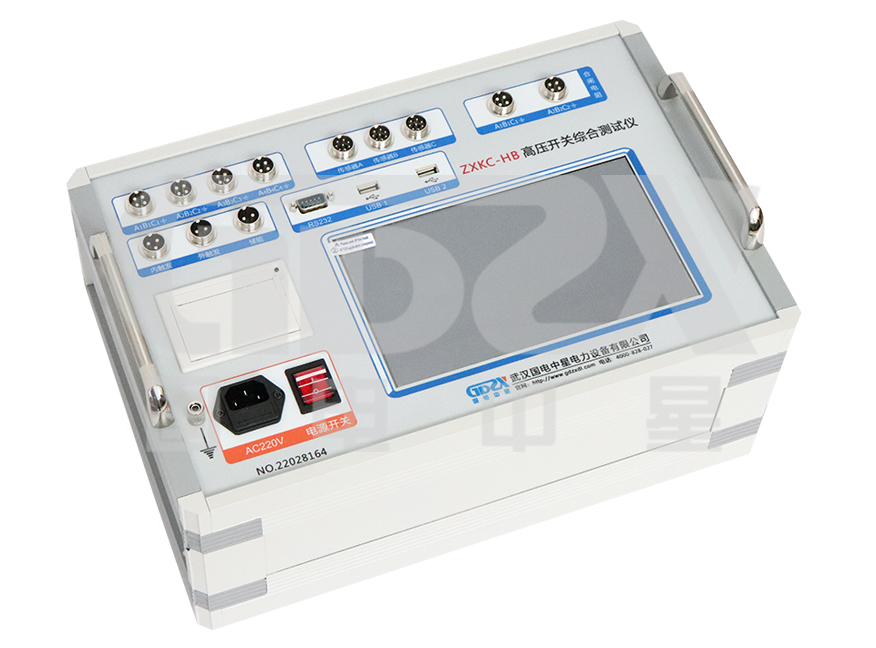

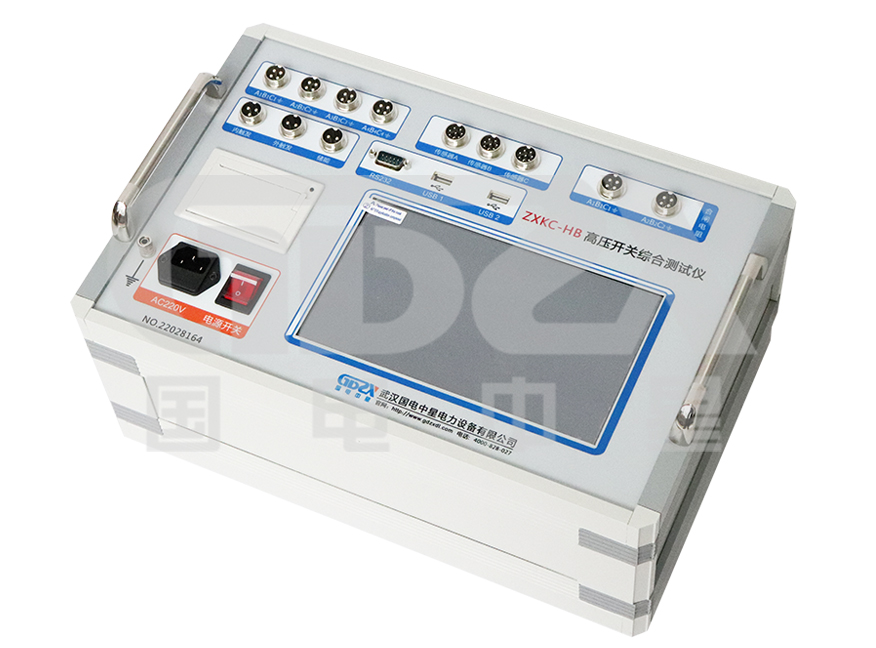

| 型号名称 | 功能参数 |
| ZXKC-VI | 常规型 配置：12路断口，7寸彩色高亮屏,内置电源20A，带储能功能 |
| ZXKC-VI2 | 豪华型 配置：在ZXKC-VI基础上增加闭锁电源功能 |
| ZXKC-VI3 | 豪华型 配置：在ZXKC-VI2基础上增加干接点（测永磁断路器、少油开关及没有二次控制回路图专用） |
| ZXKC-H | 常规型 配置：12路断口，触摸屏，8.4寸彩屏显示，U盘转存，PC分析软件，内置电源20A，360度传感器，直线传感器，万能传感器，磁性表座 |
| ZXKC-HA3 | 豪华型 配置：：在ZXKC-H基础上增加普通断路器、GIS断路器双端接地功能(3路) |
| ZXKC-HA6 | 豪华型 配置：：在ZXKC-H基础上增加普通断路器、GIS断路器双端接地功能(6路) |
| ZXKC-HB3 | 豪华型 配置：12路断口，3路合闸电阻测试功能，触摸屏，8.4寸彩屏显示，U盘转存，PC分析软件，内置电源20A，360度传感器，直线传感器，万能传感器，磁性表座 |
| ZXKC-HB6 | 豪华型 配置：12路断口，6路合闸电阻测试功能，触摸屏，8.4寸彩屏显示，U盘转存，PC分析软件，内置电源20A，360度传感器，直线传感器，万能传感器，磁性表座 |
| ZXKC-HC3 | 豪华型 配置：12路断口，3路合闸电阻测试，3路石墨开关测试 |
| ZXKC-HC6 | 豪华型 配置：12路断口，6路合闸电阻测试，6路石墨开关测试 |
| ZXKC-HD3 | 豪华型 配置：12路断口，3路合闸电阻测试，3路双端接地开关 |
| ZXKC-HD6 | 豪华型 配置：12路断口，6路合闸电阻测试，6路双端接地开关 |
| ZXKC-HE3 | 豪华型 配置：12路断口，3路合闸电阻测试，3路石墨开关测试，200A动态电阻 |
| ZXKC-HE6 | 豪华型 配置：12路断口，6路合闸电阻测试，6路石墨开关测试，200A动态电阻 |
| ZXKC-HF3 | 豪华型 配置：12路断口，3路合闸电阻测试，200A动态电阻 |
| ZXKC-HF6 | 豪华型 配置：12路断口，6路合闸电阻测试，200A动态电阻 |
| ZXKC-HG3 | 豪华型 配置：12路断口，3路合闸电阻测试，3路石墨开关测试，3路双端接地开关 |
| ZXKC-HG6 | 豪华型 配置：12路断口，6路合闸电阻测试，6路石墨开关测试，6路双端接地开关 |
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027
