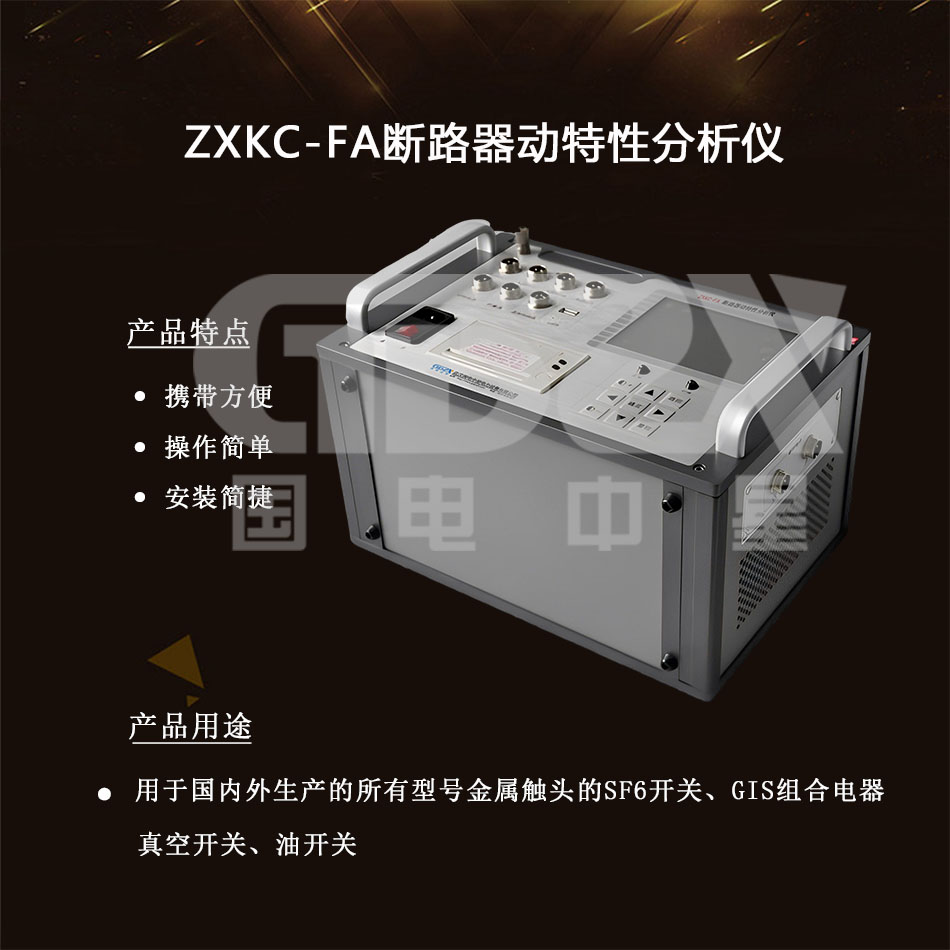

操作视频ZXKC-FA断路器动特性分析仪为高性能32位处理器。加速度传感器， 直线行程传感器，旋转传感器,安装极为方便，简捷。适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关。主机大屏幕、直透式、背景光液晶，对比度电子调节。全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱。主机可存储2000组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间；USB接口用于数据转移。仪器配有与PC机联机的《断路器数据分析管理软件》,试验结果可直接存入硬盘，也可输出到各类打印机上打印试验报告，使现场试验计算机化。仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析。 内置快速微型打印机，打印所有数据及图谱。
1) 主机为高性能32位处理器
2) 加速度传感器， 直线行程传感器，旋转传感器,安装极为方便，简捷。
3) 适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关。
4) 主机大屏幕、直透式、背景光液晶，对比度电子调节。全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱。
5) 主机可存储2000组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间；USB接口用于数据转移。
6) 仪器配有与PC机联机的《断路器数据分析管理软件》,试验结果可直接存入硬盘，也可输出到各类打印机上打印试验报告，使现场试验计算机化。
7) 仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析。 内置快速微型打印机，打印所有数据及图谱。
技术参数 | 参数详情 |
输入电源 | 220V±10%50Hz±10% |
大气压力 | 86～106kPa |
温度 | -10～45℃ |
湿度 | ≤80%RH |
绝缘电阻 | ＞2MΩ |
介电强度 | 电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧 |
时 间 | 量程 5.0ms～16s 分辨率 0.1ms 误差 ① 0.5％读数 ±0.1ms ② 同期 ±0.1ms |
速 度 | 量程 0.10m/s～20.00m/s 分辨率 0.01m/s 误差 1％读数 ±0.1 m/s |
电 流 | 量程 20.00A 分辨率 0.01A |
输出电源 | DC30～250V数字可调／20A(瞬时工作) |
尺寸重量 | 380mm(L)×300mm(W)×300mm(H) 12kg |
