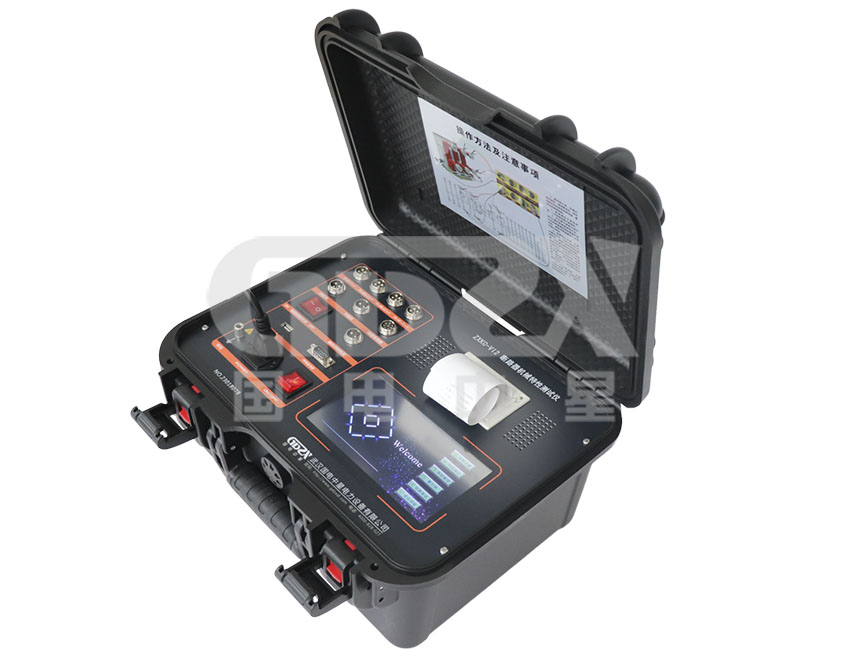

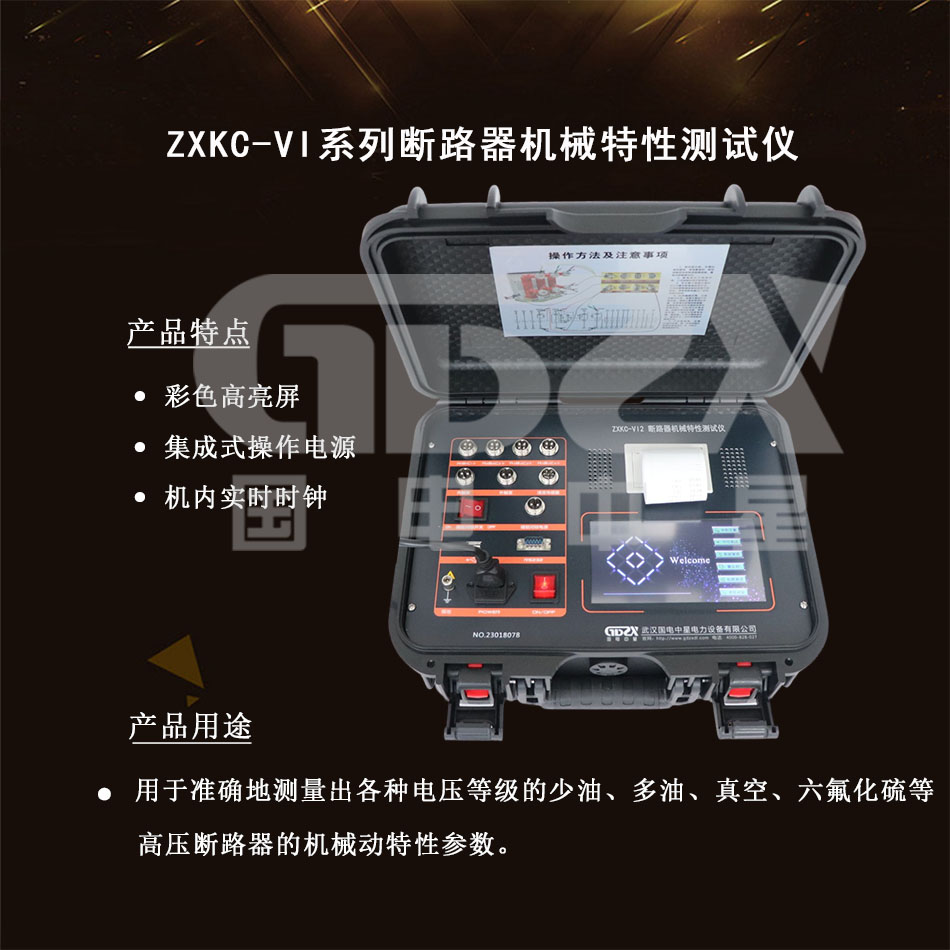

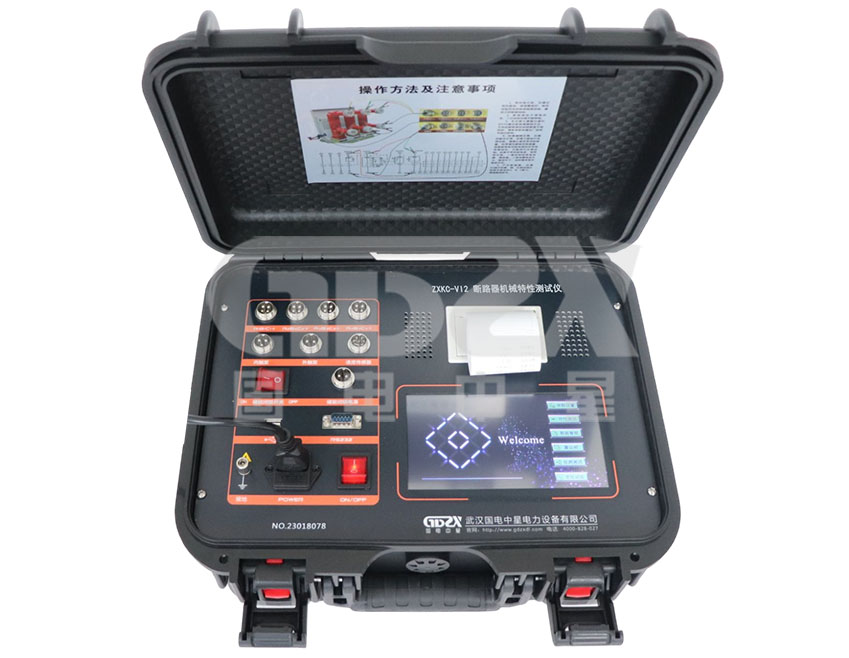

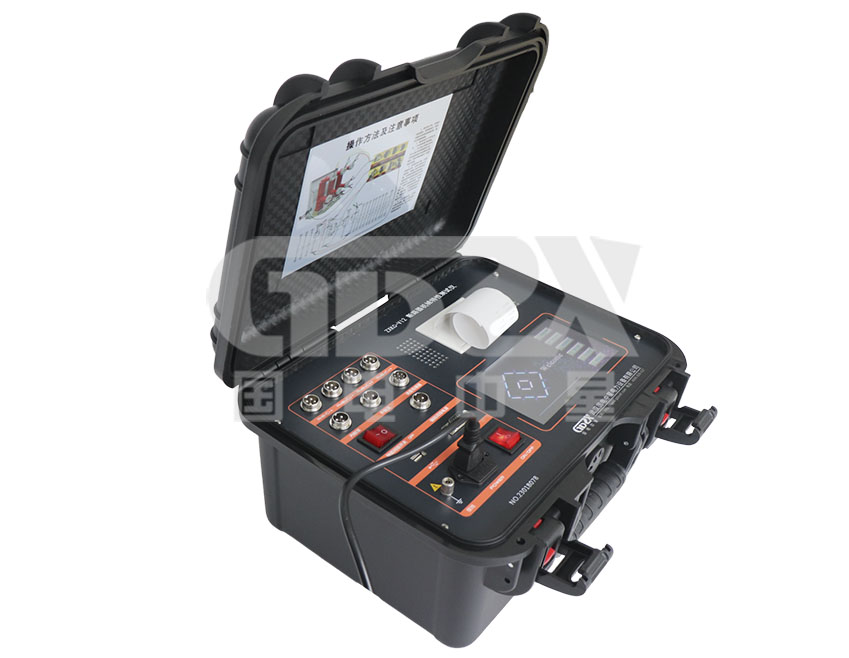

ZXKC-VI系列断路器特性测试仪即（高压开关机械特性测试仪）是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

产品别称
开关动特性测试仪、智能高压开关动特性测试仪、高压开关机械动特性测试仪、高压开关动特测试仪、高压开关特性综合测试仪、高压开关时间特性测试仪、高压开关动作特性测试仪、高压开关机械测试仪、智能开关特性测试仪、高压开关综合参数测试仪、开关动作特性测试仪、高圧开关机械特性测试仪、断路器动特性测试仪、开关特性综合测试仪、高压开关机械性测试仪、高压断路器动特性测试仪、高压开关综合测试仪、高压开关动特性测试仪、高压开关机械特性测试仪、开关机械特性测试仪、断路器机械特性测试仪、高压开关综合特性测试仪

1. 时间测量：

1) 12路固有分闸（合闸）时间

2) 分闸（合闸）相内不同期

3) 分闸（合闸）相间不同期之差（1～99ms）

4) 合闸（分闸）弹跳时间（弹跳次数）

5) 内触发测试范围：1ms～10000ms，分辨率：0.01ms

6) 外触发测试范围：1ms～10000ms

7) 999ms以内分辨率：0.01ms,1000-9999ms分辨率：0.1ms,10000ms以上分辨率：1ms。在200ms以内准确率：0.05%±0.1ms;在200ms以上准确率：0.05%±0.1ms

2. 速度测量：

8) 刚分（刚合）速度指定时间段（行程段或角度段）平均速度

3. 测速范围：

9) 0.1mm传感器 0.01～25.00m/s

10) 345°角度传感器 1周波/ 0.01°

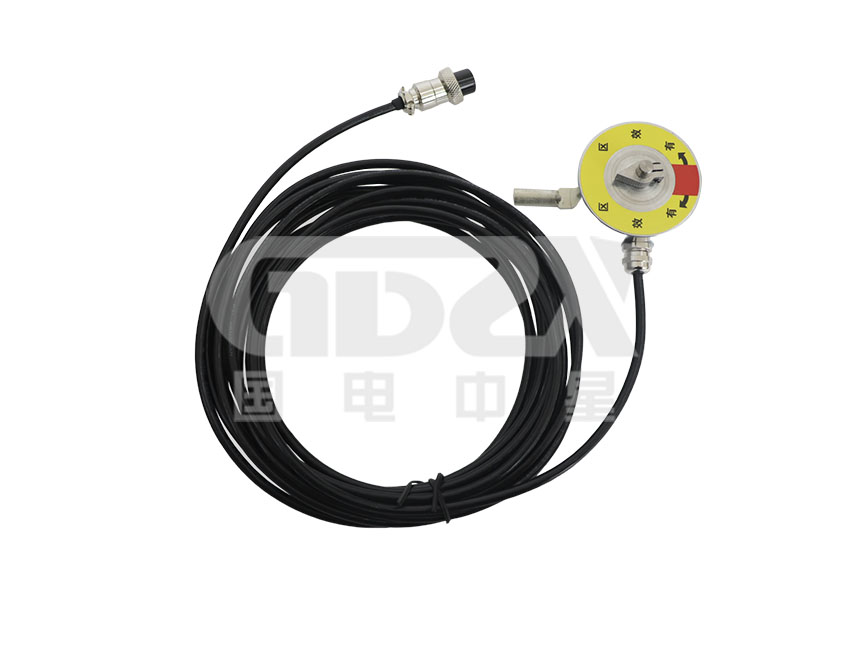

4. 行程测量：

11) 动触头行程（行程）

12) 接触行程（开距）

13) 超行程

14) 冲行程或反弹行程

5. 测量范围：

15) 直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm

16) 可选配100-1000mm任意长度的直线传感器

17) 旋转传感器：345°旋转传感器，测量范围：0-1000mm，分辨率:0.1о

6. 电流电阻范围：最大电流30A,分辨率：0.01A，电阻1000Ω，分辨率：0.01Ω。

7. 仪器电源 ：AC 220V±10%；50Hz±10%

8. 直流电源输出:DC20～270V连续可调，DC220V≤ 20A(短时)。功率：4400W。

9. 外触发触发电压：AC/DC10-300V，电流≤120A

10. 隔离开关或储能到位断路器测量范围：

18) 电压输出：DC20～270V（可调）；

19) 电源输出时间：0.01-10秒（可设置）；

20) 断口信号最大采集时间为10秒；

21) 可测断口合、分闸时间、三相不同期、弹跳时间及次数

11. 主机体积：360×260×170mm

12. 使用环境：-20℃~+50℃

13. 相对湿度：≤90%
