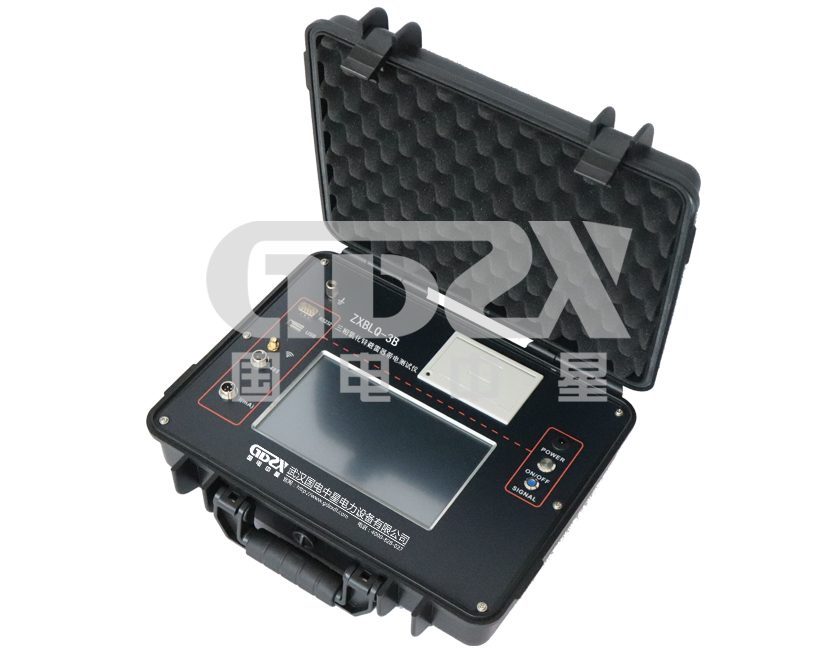

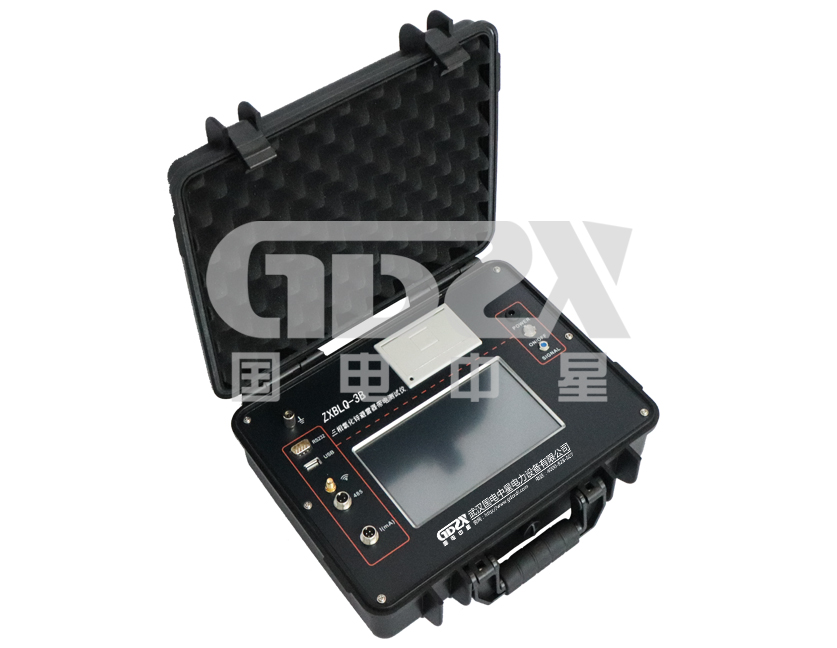

操作视频 ZXBLQ-3系列三相氧化锌避雷器测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。
该型号氧化锌避雷器测试仪操作简单、使用方便，测量全过程由工控机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。
产品别称
三相无线氧化锌避雷器测试仪、氧化锌避雷器测试仪、智能型避雷器特性测试仪、抗干扰氧化锌避雷器特性测试仪、避雷器阻性泄漏电流检测仪、氧化锌避雷器带电测试仪、交流无间隙氧化锌避雷器测试仪、氧化锌避雷器特性测试仪
1.800×480彩色液晶触摸屏,高速热敏打印机；图文显示，界面直观，便于现场人员操作和使用。
2.无线传输PT信号超过400米，按需配置可达到2000米（选配）。
3.适用于避雷器带电、停电或试验室等场所使用。
4.真正做到三相电流、三相电压同时测试，提高工作效率；同时支持单相测试或二相测试，选择方便。仪器内部只带弱电，电压不超过12V；电流、电压传感器完全隔离，安全可靠。
5.支持有线同步、无线同步两种电压基准信号取样方式；也支持无电压方式，通过软件计算找到电压基准。支持取三相或取B相电压基准为电压参考（选配）。
6.内带高能锂离子电池，特别适合无电源场合。
7.配备嵌入式工业级操作系统，支持直接关机方式；配有一个USB接口，支持U盘导出数据；可外挂USB鼠标、键盘使用，操作方便（选配）。
8.内部配置4GB容量的SD卡可存储海量试验数据，具备数据管理、保存等功能。
9.配套上层管理软件，具备历史数据管理、数据分析、报告打印等功能。
10.高速的采样频率，新数字信号处理技术，抗干扰性能强，测量结果精度极高。
11.带抗干扰计算功能和角度补偿功能，完全解决三相互相干扰的情况。
12.仪器软件强大，内置帮助文档，附带接线方式图案，强光线下可以调整背景图片和颜色，支持界面截图存为BMP图片等。
13.采用防尘、防水、防腐工程塑料密封箱，体积小，重量轻，便于携带。
1.电 源：220V、50Hz或内部电池供电
2.测量范围
1)泄漏电流：0-20mA
2)电压：30-250V
3.测量准确度
1)电流：全电流>100μA时，±5%读数±1个字；
2)电压：基准电压信号>30V时，±5%读数±1个字。
4.测量参数
1)泄漏电流全电流波形、基波有效值、峰值。
2)泄漏电流阻性分量基波有效值及3、5、7次有效值。
3)泄漏电流阻性分量峰值：正峰值Ir+
负峰值Ir-。
4)容性电流基波，全电压、全电流相角差。
5)电压有效值。
6)避雷器功耗。
5.电压基准信号取样方式
1)有线同步：40米（可扩展）
2)无线同步：>400米（可扩展）
6.电池参数
1)充电时间：>6小时
2)连续工作时间：>4小时
3)间断工作时间：>8小时
7.仪器尺寸
1)主机：36×26×14cm
2)配件箱：42×33×20cm
8.仪器重量
1)主机：5kg
2)配件箱：9kg
选型指南：
| 型号名称 | 功能参数 | |
| ZXBLQ-I | 单相交流 | 单相测试
5.7寸320×240液晶显示器,高速热敏打印机； 工作电源：AC220V/50Hz 泄漏电流:0-10mA； 电 压:30-100V。 电压基准信号取样方式：20米（可扩展） |
| 单相交直流 | 单相测试
5.7寸320×240液晶显示器,高速热敏打印机； 工作电源：内置高能锂离子电池，内部电池供电 泄漏电流:0-10mA 电 压:30-100V 电压基准信号取样方式：20米（可扩展） | |
ZXBLQ-3A | 三相带电测试/有线测试（无PT盒/无感应板） | 嵌入式人机界面，支持有电压方式取样PT二次电压基准信号；也支持无电压方式，通过软件计算找到电压基准。
泄漏电流：0-10mA（可扩展）； 电压：30-100V（可扩展）； 电压基准信号取样方式：有线同步：20米（可扩展） |
| ZXBLQ-3B | 三相带电测试/有线无线测试/单片机/带PT | 嵌入式人机界面，800×480彩色7寸液晶触摸屏,打印机，无线400米（可定制）。有线同步、无线同步、无电压、锂电池连续工作4小时、Widows操作系统， U盘导数据；可接鼠标、键盘、4GB的SD可存海量数据， 上位机软件。
泄漏电流:0-10mA（可扩展）； 电压:30-100V（可扩展）。 泄漏电流全电流、阻性电流1、3、5、7、容性电流，电压，相角，功耗。带抗干扰功能，补偿算法。可用于750KV电压等级、可取三相电压基准或B相电压基准。 |
| ZXBLQ-3C | 三相带电测试/有线无线测试/工控机/带PT | 工控机ARM板，800×480彩色7寸液晶触摸屏,打印机，无线400米（可定制）。有线同步、无线同步、无电压、锂电池连续工作4小时、Widows操作系统， U盘导数据；可接鼠标、键盘、4GB的SD可存海量数据， 上位机软件。
泄漏电流:0-10mA（可扩展）； 电压:30-100V（可扩展）。 泄漏电流全电流、阻性电流1、3、5、7、容性电流，电压，相角，功耗。带抗干扰功能，补偿算法。可用于750KV电压等级、可取三相电压基准或B相电压基准。 |
| ZXBLQ-3D | 三相带电测试/有线无线测试/工控机/带PT/带感应板 | |
| ZXBLQ-3S | 三相带电测试/有线无线测试//带采集器/手持式 | 提供有线、无线测试方式，无线测试方式 可同时测量三相氧化锌避雷器的电气参数，并可自动补偿相间干扰；也可单相测量，支持B相接地的PT二次电压作为参考电压；当被测相与参考电压相别不同时，可自动计算补偿角度。 可显示三相全电压、电压基波、3次、5次、7次谐波有效值、系统频率值及三相电压相位差 电压输入范围：25V～250V有效值，50Hz/60Hz 全电流测量范围：0～20mA有效值，50Hz/60Hz 工作电源：内置锂电池 |
| ZXBLQ-IV | 支持10-35KV以下测试，测漏电流 | |
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027

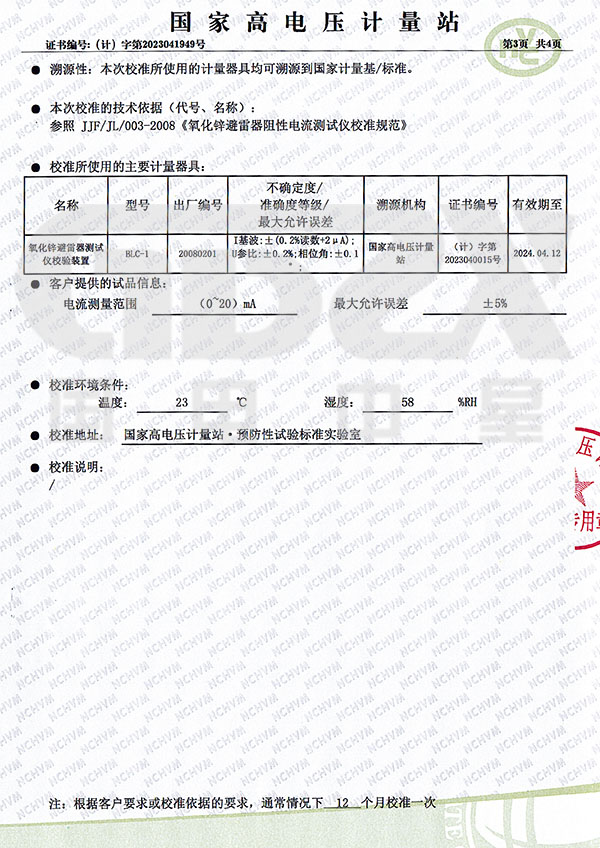

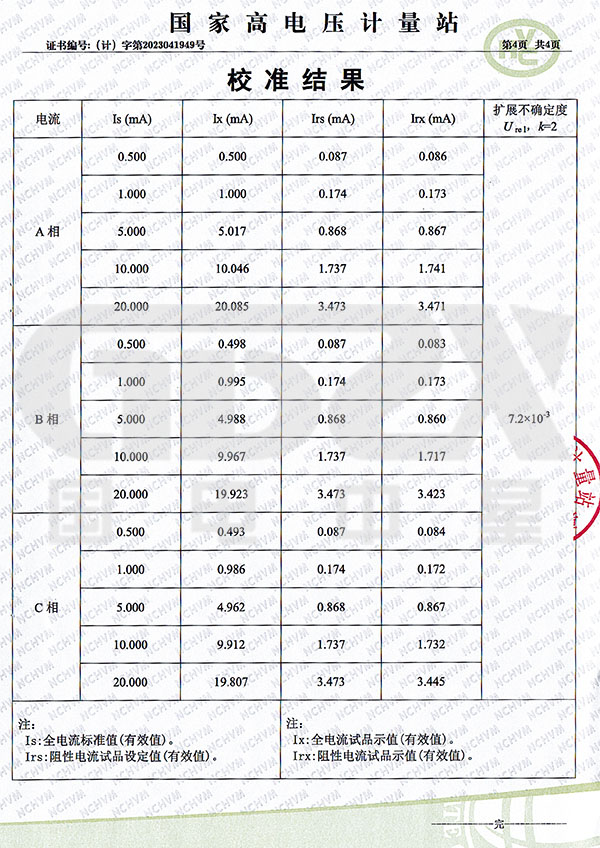

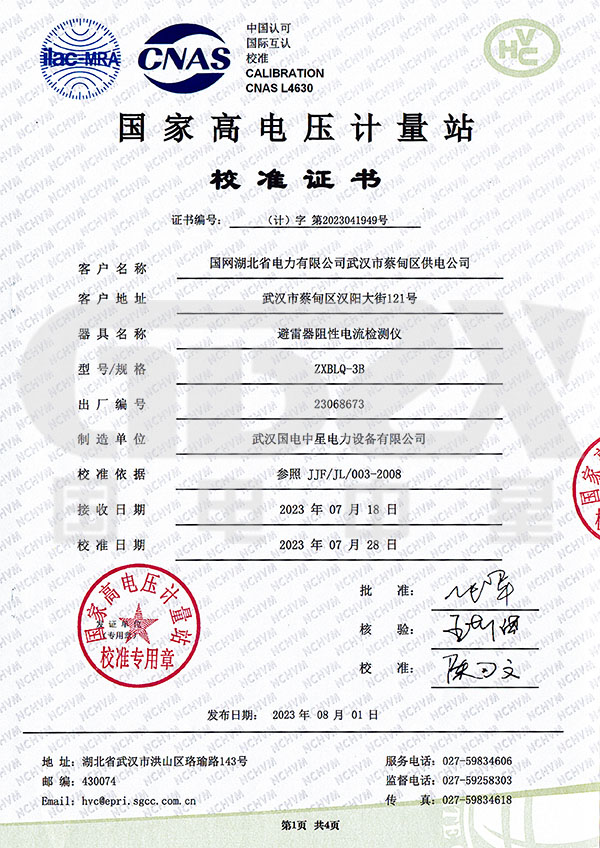

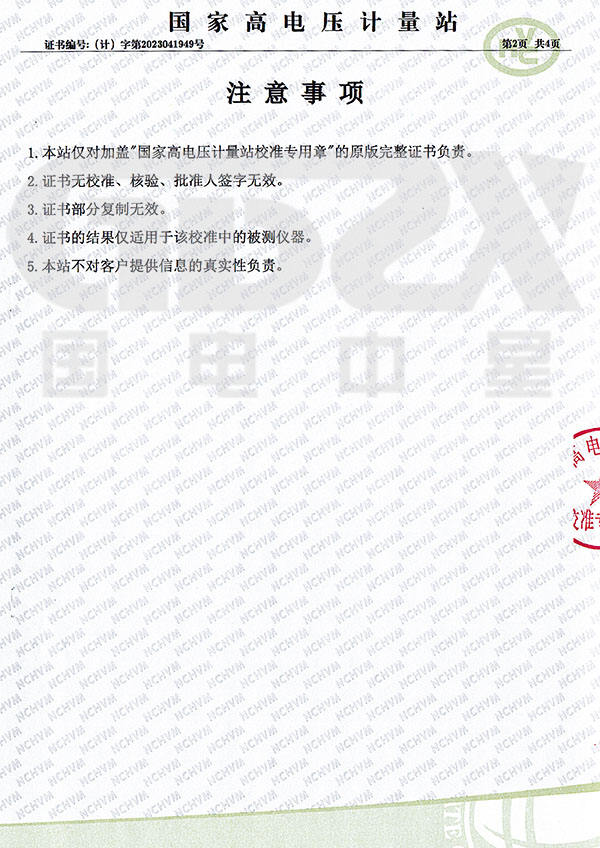

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
-
