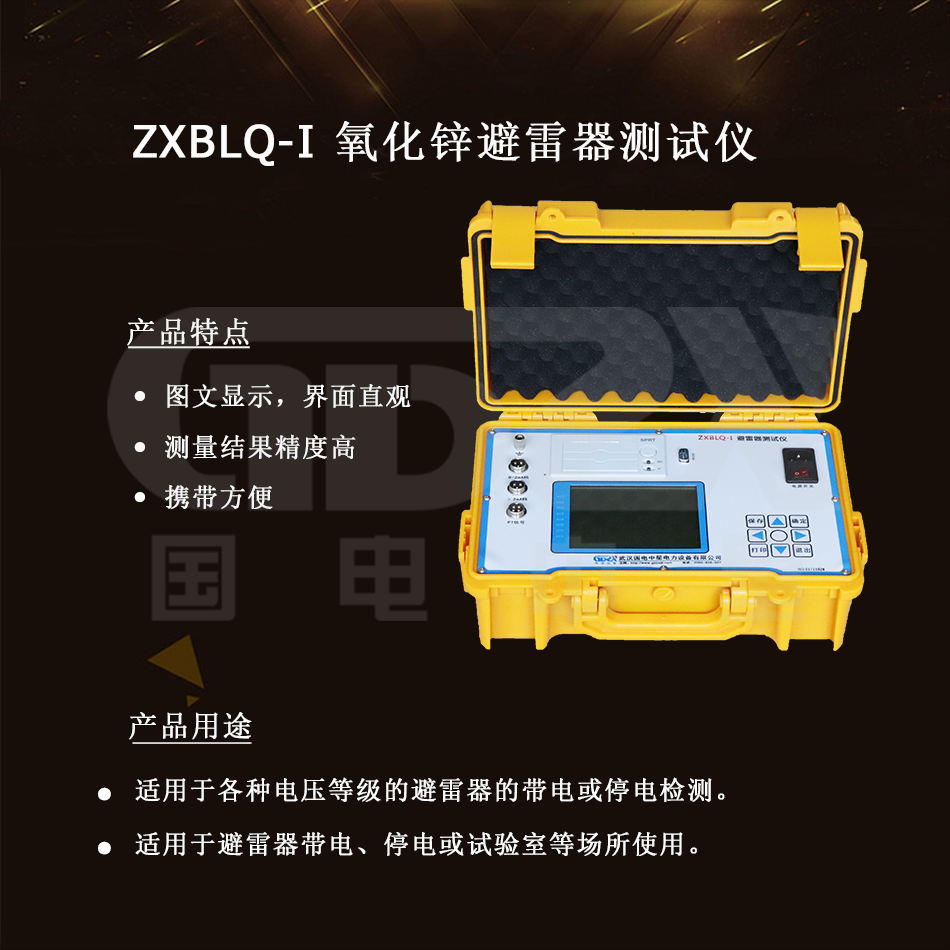

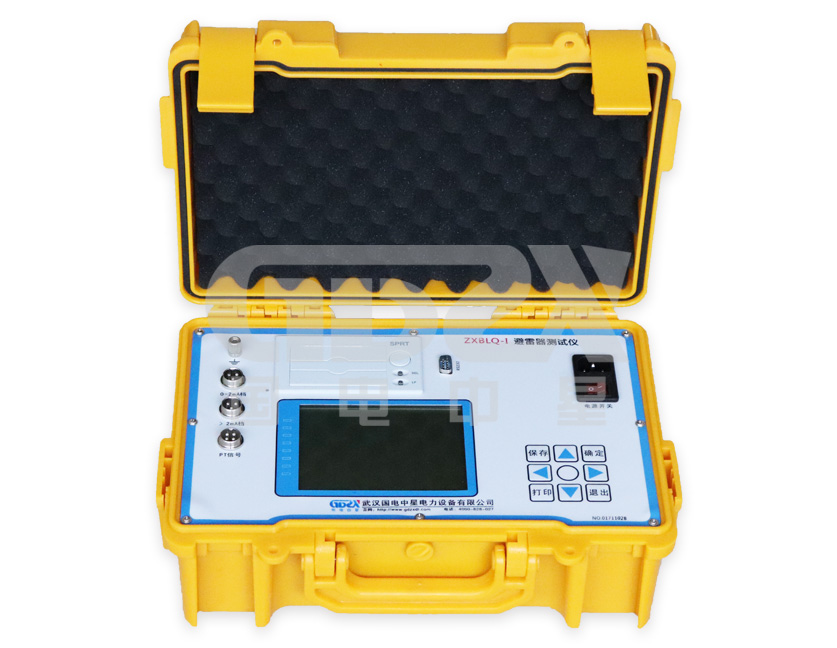

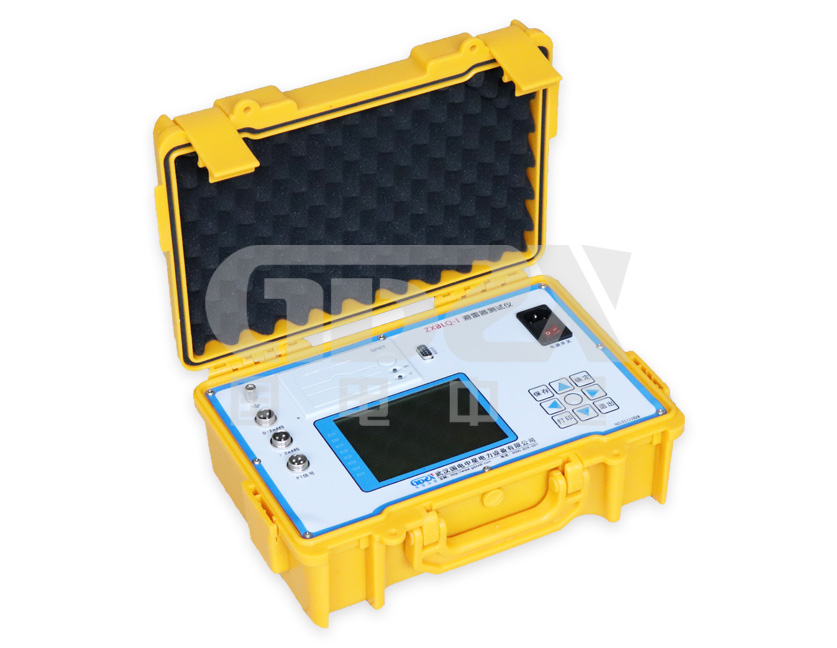

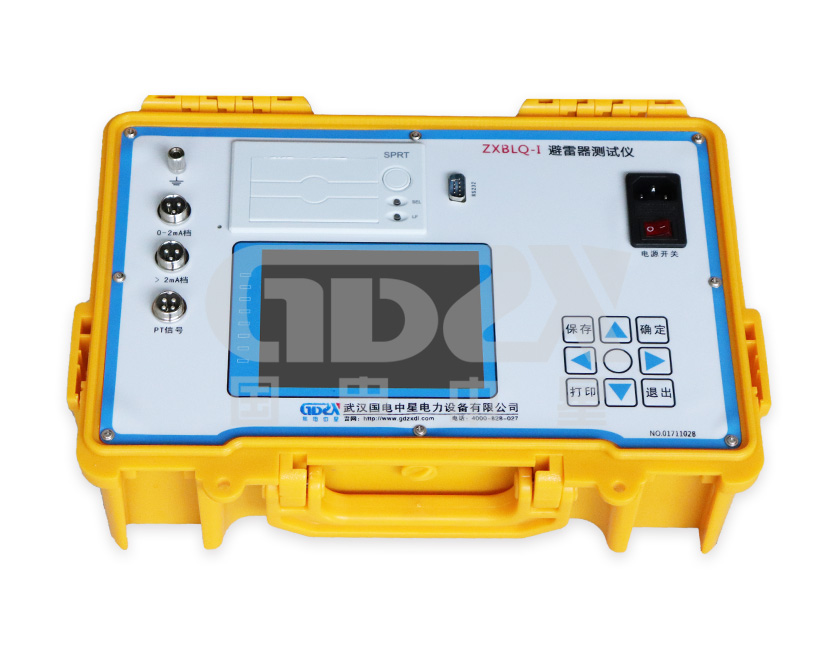

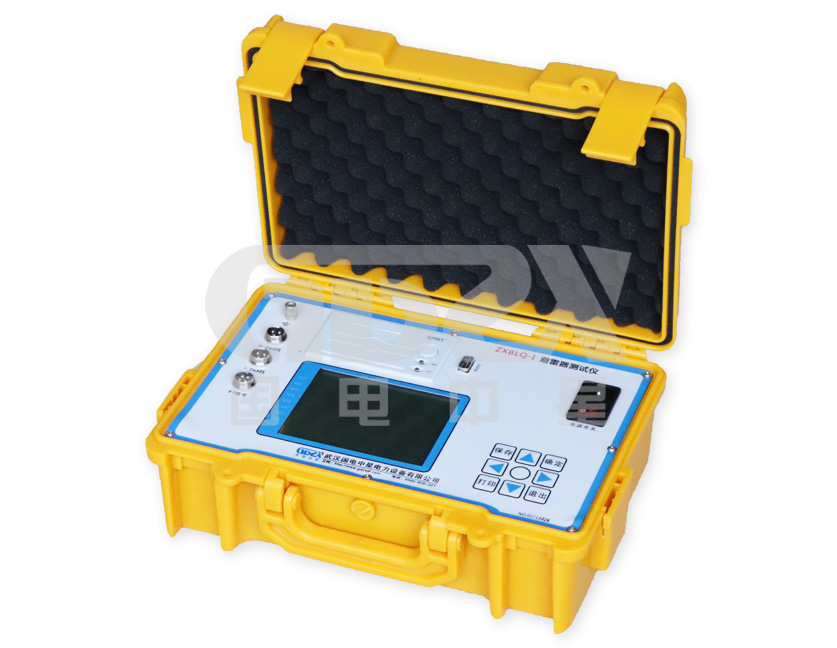

操作视频ZXBLQ-I氧化锌避雷器测试仪是用于检测避雷器电气性能的专用仪器，该仪器适用于各种电压等级的避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。
ZXBLQ-I氧化锌避雷器测试仪器操作简单、使用方便，测量全过程由微机控制，可测量避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。
产品别称
氧化锌避雷器测试仪、智能型避雷器特性测试仪、抗干扰氧化锌避雷器特性测试仪、避雷器阻性泄漏电流检测仪、氧化锌避雷器带电测试仪、交流无间隙氧化锌避雷器测试仪、氧化锌避雷器特性测试仪

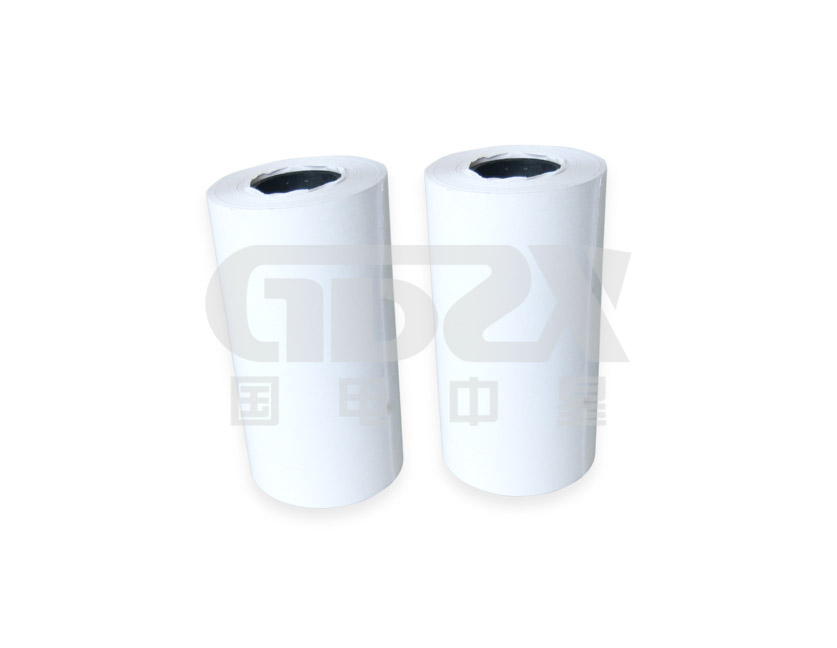

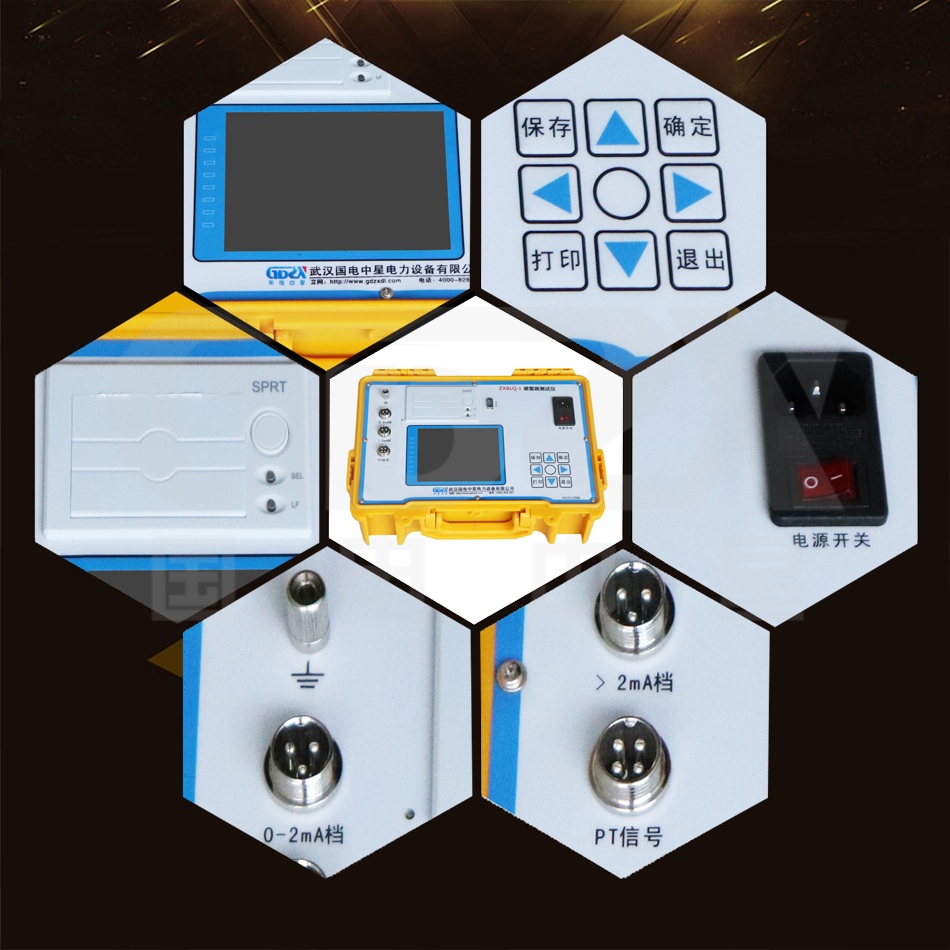

1、5.7寸320×240液晶显示器,高速热敏打印机；图文显示，界面直观，便于现场人员操作和使用。
2、适用于避雷器带电、停电或试验室等场所使用。
3、电流、电压传感器完全隔离，安全可靠。分三次测试A、B、C三相避雷器可保存为一组试验数据。
4、仪器可连续测试，显示电压电流曲线，并可快速打印数据和曲线。
5、内部配置存储器，可掉电存储200组试验数据。
6、选配RS232通讯接口，可通过上位机进行试验，导出试验数据。
7、高速的采样频率，先进的数字信号处理技术，抗干扰性能强，测量结果精度高。

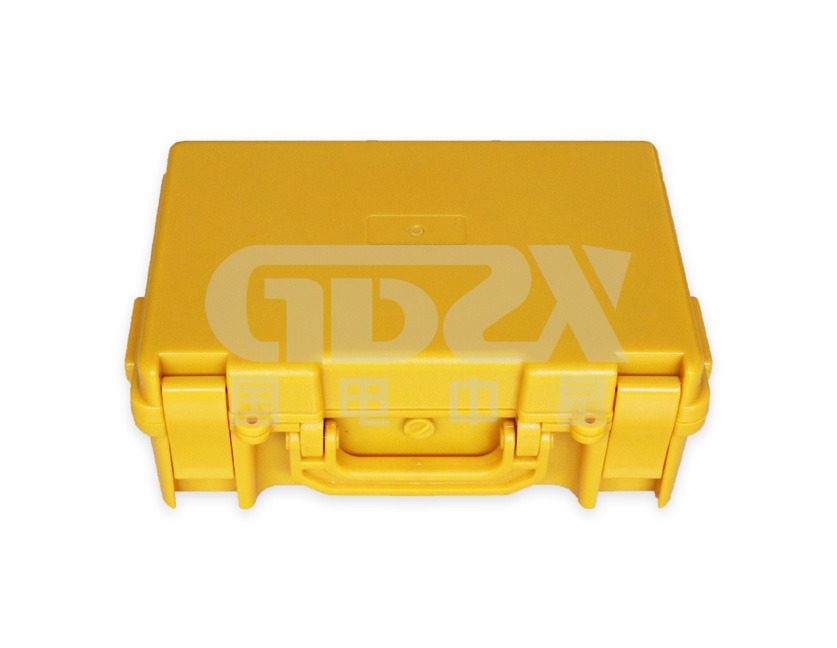

8、采用防尘、防水、防腐工程塑料密封箱，体积小，重量轻，便于携带。
1. 工作电源：AC220V/50Hz
2. 测量范围：
泄漏电流:0-10mA；
电 压:30-100V。
3. 测量准确度：
电 流：全电流>100μA，±5%读数±1个字；
电 压：基准电压信号>30V时，±2%读数±1个字；
4. 测量参数：
泄漏电流全电流波形、基波有效值、峰值。
泄漏电流阻性分量基波有效值及3、5、7次有效值。
泄漏电流阻性分量峰值：正峰值Ir+ 负峰值Ir-。
容性电流基波，全电压、全电流相角差。
电压有效值。
避雷器功耗。

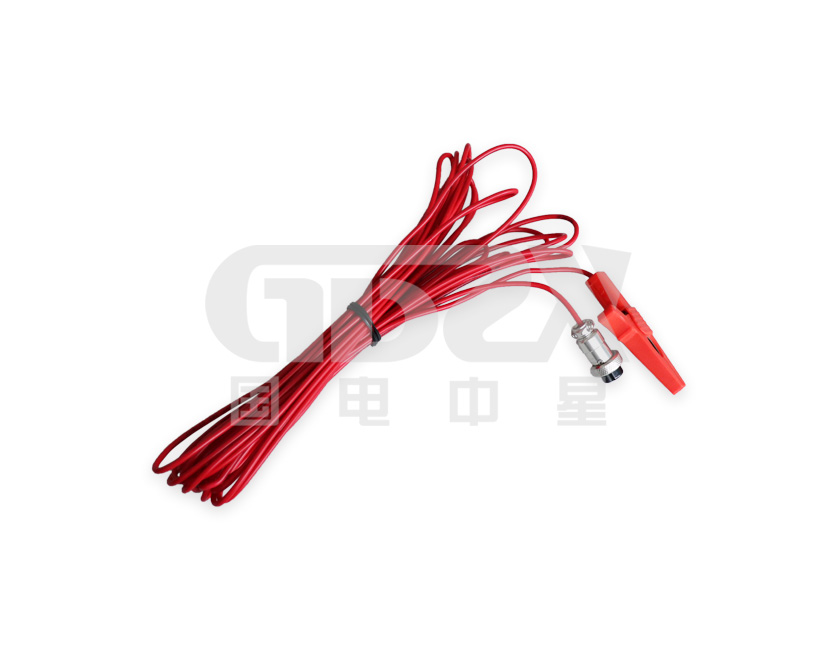

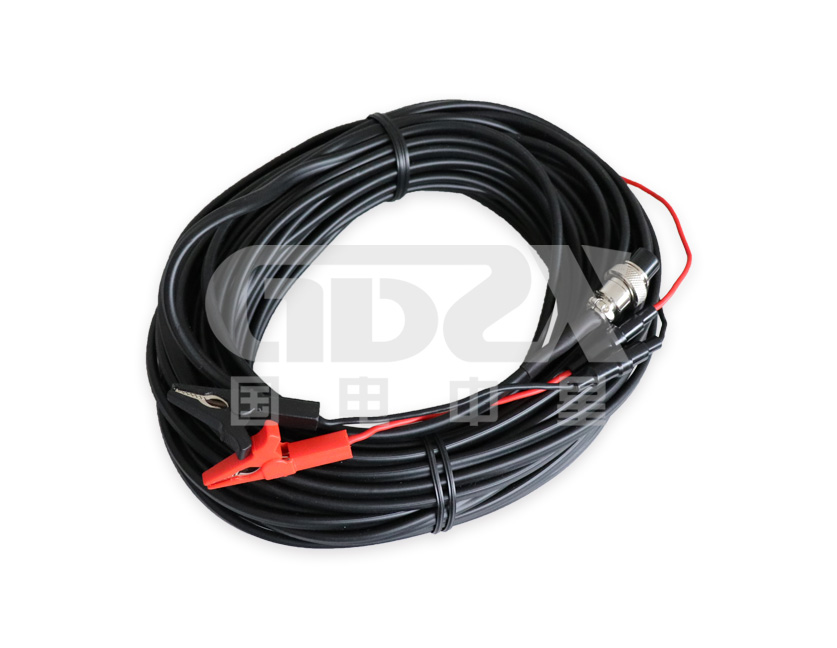

5. 电压基准信号取样方式：20米（可扩展）
6. 仪器尺寸：360*260*140mm
7. 仪器重量：5kg
选型指南：
| 型号名称 | 功能参数 | |
| ZXBLQ-I | 单相交流 | 单相测试
5.7寸320×240液晶显示器,高速热敏打印机； 工作电源：AC220V/50Hz 泄漏电流:0-10mA； 电 压:30-100V。 电压基准信号取样方式：20米（可扩展） |
| 单相交直流 | 单相测试
5.7寸320×240液晶显示器,高速热敏打印机； 工作电源：内置高能锂离子电池，内部电池供电 泄漏电流:0-10mA 电 压:30-100V 电压基准信号取样方式：20米（可扩展） | |
ZXBLQ-3A | 三相带电测试/有线测试（无PT盒/无感应板） | 嵌入式人机界面，支持有电压方式取样PT二次电压基准信号；也支持无电压方式，通过软件计算找到电压基准。
泄漏电流：0-10mA（可扩展）； 电压：30-100V（可扩展）； 电压基准信号取样方式：有线同步：20米（可扩展） |
| ZXBLQ-3B | 三相带电测试/有线无线测试/单片机/带PT | 嵌入式人机界面，800×480彩色7寸液晶触摸屏,打印机，无线400米（可定制）。有线同步、无线同步、无电压、锂电池连续工作4小时、Widows操作系统， U盘导数据；可接鼠标、键盘、4GB的SD可存海量数据， 上位机软件。
泄漏电流:0-10mA（可扩展）； 电压:30-100V（可扩展）。 泄漏电流全电流、阻性电流1、3、5、7、容性电流，电压，相角，功耗。带抗干扰功能，补偿算法。可用于750KV电压等级、可取三相电压基准或B相电压基准。 |
| ZXBLQ-3C | 三相带电测试/有线无线测试/工控机/带PT | 工控机ARM板，800×480彩色7寸液晶触摸屏,打印机，无线400米（可定制）。有线同步、无线同步、无电压、锂电池连续工作4小时、Widows操作系统， U盘导数据；可接鼠标、键盘、4GB的SD可存海量数据， 上位机软件。
泄漏电流:0-10mA（可扩展）； 电压:30-100V（可扩展）。 泄漏电流全电流、阻性电流1、3、5、7、容性电流，电压，相角，功耗。带抗干扰功能，补偿算法。可用于750KV电压等级、可取三相电压基准或B相电压基准。 |
| ZXBLQ-3D | 三相带电测试/有线无线测试/工控机/带PT/带感应板 | |
| ZXBLQ-3S | 三相带电测试/有线无线测试//带采集器/手持式 | 提供有线、无线测试方式，无线测试方式 可同时测量三相氧化锌避雷器的电气参数，并可自动补偿相间干扰；也可单相测量，支持B相接地的PT二次电压作为参考电压；当被测相与参考电压相别不同时，可自动计算补偿角度。 可显示三相全电压、电压基波、3次、5次、7次谐波有效值、系统频率值及三相电压相位差 电压输入范围：25V～250V有效值，50Hz/60Hz 全电流测量范围：0～20mA有效值，50Hz/60Hz 工作电源：内置锂电池 |
| ZXBLQ-IV | 支持10-35KV以下测试，测漏电流 | |
