成像模块

相机分辨率

2400万像素高感相机，分辨率6000*4000

感光芯片

COMS工业级

芯片尺寸

23.5*15.6 mm

红外镜头

专用可变焦红外镜头

红外芯片

专用T50S

对焦模式

全⾃动对焦

39点全平⾯对焦系统具备更⾼的斜⾯对焦能⼒、

成像画质全⾯均匀⾼清、⽆局部虚点雾化、⽆需辅助对焦照明、斜⾯组件快速移动检测、可在弱光与暗光环境下呈现更为紧细的组件EL图像等

成像时间

0.1s~30s 根据图像效果可调

ISO感光度

ISO 100~ 12800 根据图像效果可调

感光精度

弱电流下呈现隐裂等缺陷

最高测试精度

0.1mm/pixel

滤光波段

可屏蔽灯光、月光、星光等

相机显示屏

3.2寸旋转高清103.7万像素液晶屏

检测周期

10-20S （成像拍摄、电源连接上电、支架移动）

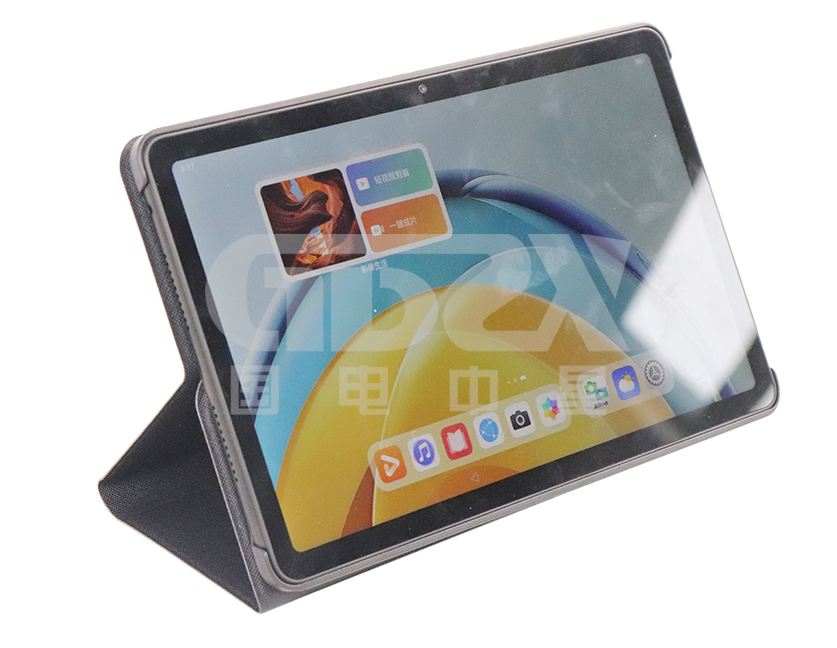

测试终端

平板电脑

华为10.1英寸 4G/64G 分辨率：1920*1200

Wifi 控制器

Wifi远程操作

⽆线操作红外相机进行检测 并可稳定可靠完成系统远程控制拍摄

Wifi频率

2.4GHZ 抗电磁干扰

图像传输距离

0 ~10米

图像传输时间

2秒高速原图传输

软件系统

智测APP

（Wifi版）

连接方式：无线wifi 2.4G版

传输速度：1-3s

功能：相机参数修改（成像时间、光圈、ISO感光度、传输模式）、原图传输高清显示、条码录入、电站快速测试模式、缺陷分类、数据统计查询，相册管理（数据加密）等

智升WUSB管理软件（Usb版）

连接方式：高速传输USB数据线

传输时长：1-3s

功能：权限操作、权限密码、数据统计、图像处理(矫正、灰度、截图、图像镜像）、条码录入、日期分类、缺陷分类、命名保存、图片水印、数据导出、数据日志等

数据保存

1：保存相机储存卡

2：保存平板电脑文件管理器

3：电脑文件管理器（保存路径可自定义）

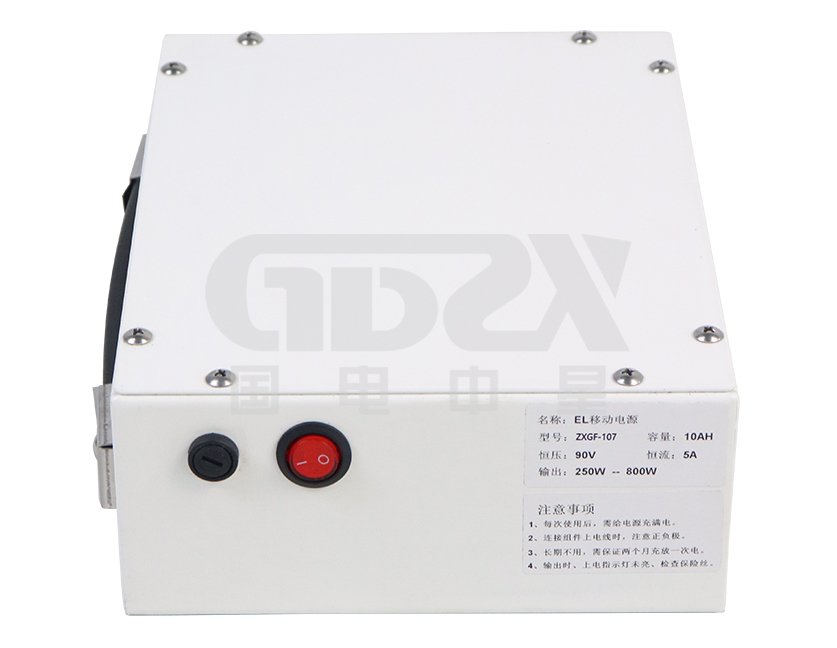

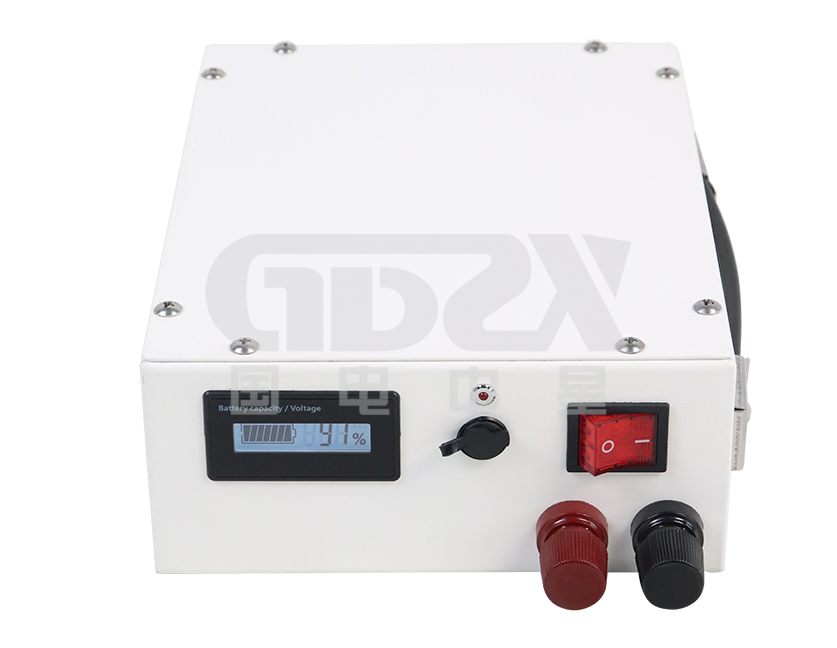

EL电源模块

便携式EL移动电源

供电：自供电

容量：10AH

测试组件功率：250~800W

功能：LED电量显示屏、远程遥控上电控制、手动上电控制、上电指示、恒流输出稳定模块（电压电流输出不受电量高低影响）、短路/逆电流/漏电/过载/过热等多功能保护

遥控距离：无线遥控20米

上电方式：MC4插头连接上电

外形尺寸：240mm*185mm*80mm

重量：3.5KG

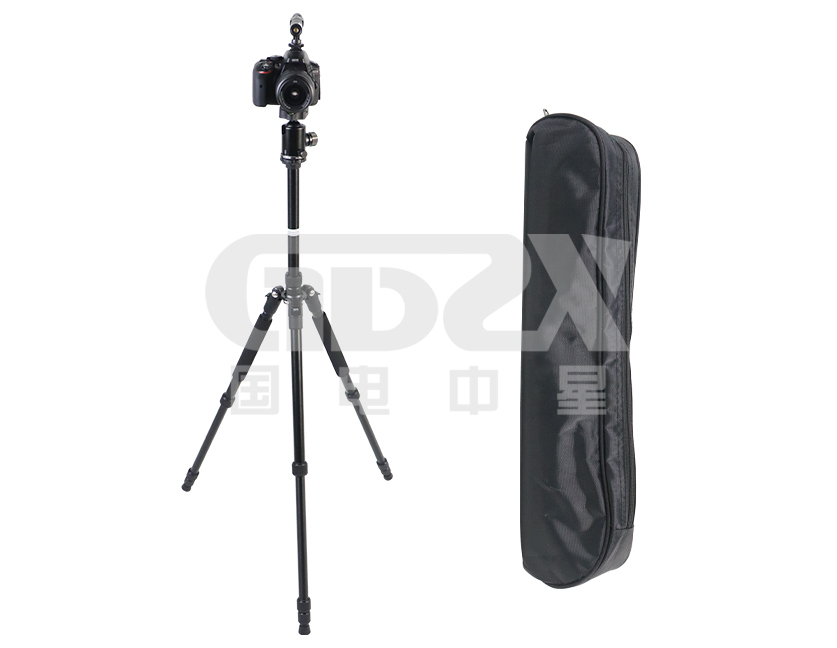

支架系统

三脚架

伸缩高度：2M

材质：碳钎维，轻便方便携带

控制云台：720°⼿动云台

定位器

十字定位器：500nm；横纵＞3米覆盖范围、可快速定位测试位置、大幅度提升检测效率

整机

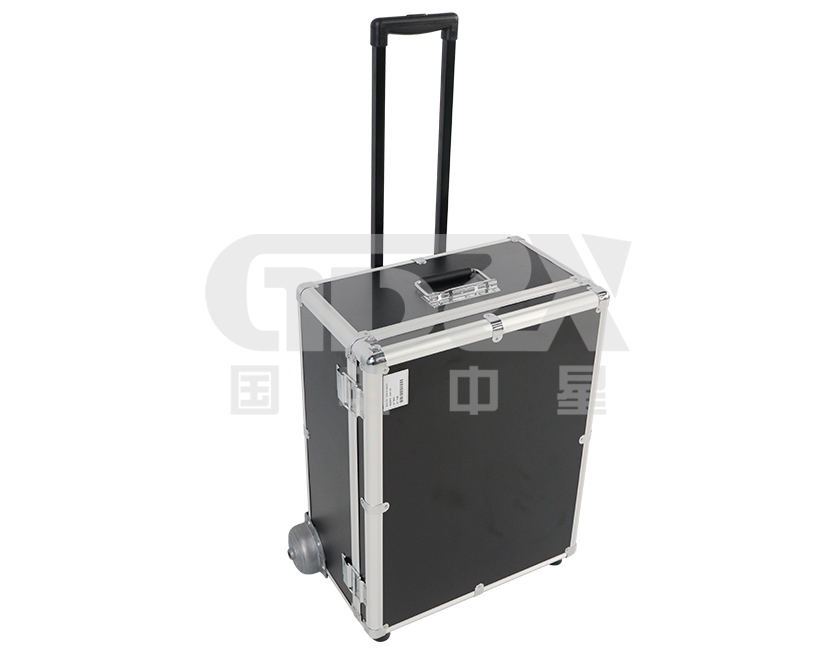

拉杆箱

尺寸：560mm*435mm*262mm

重量：15KG

环境温度

 -30C°~  50C°
