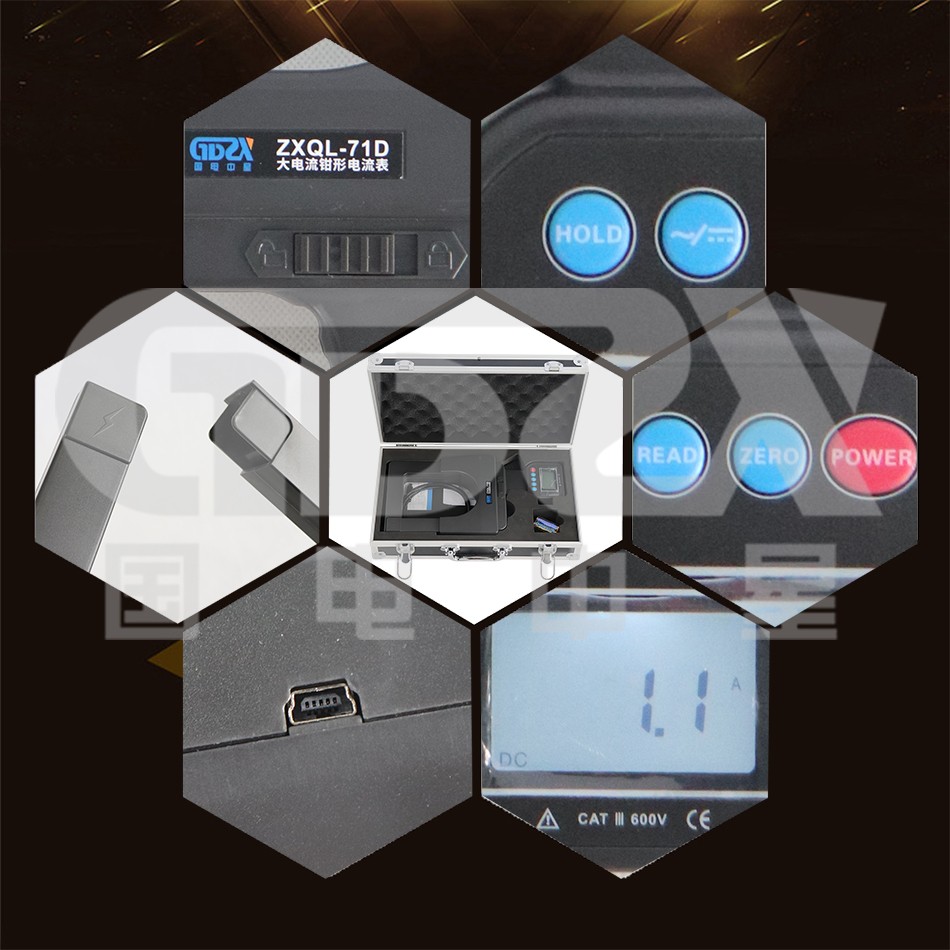

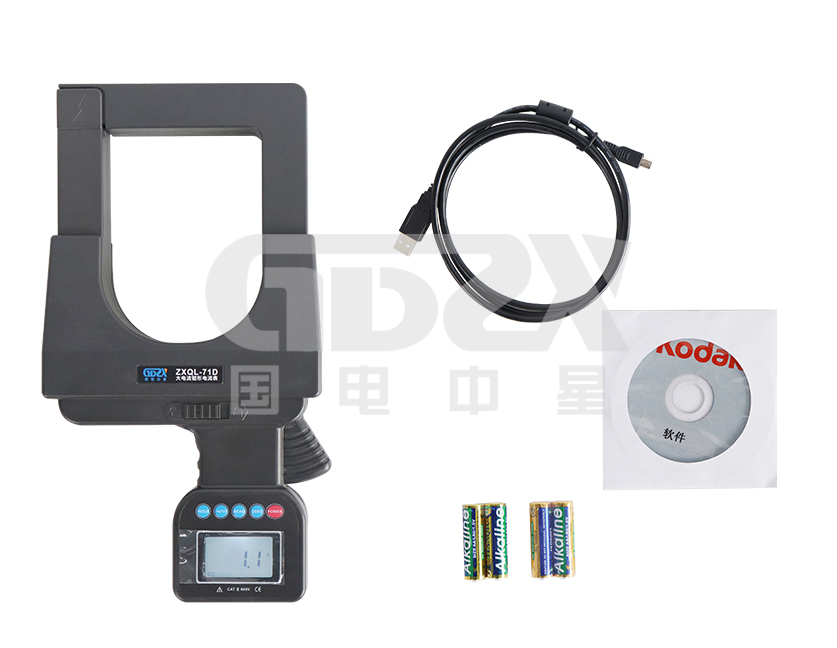

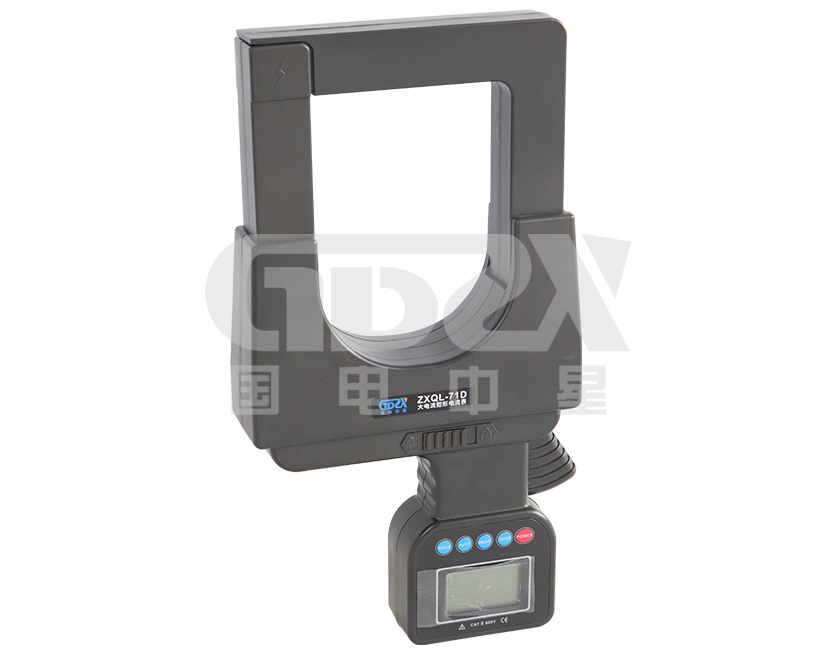

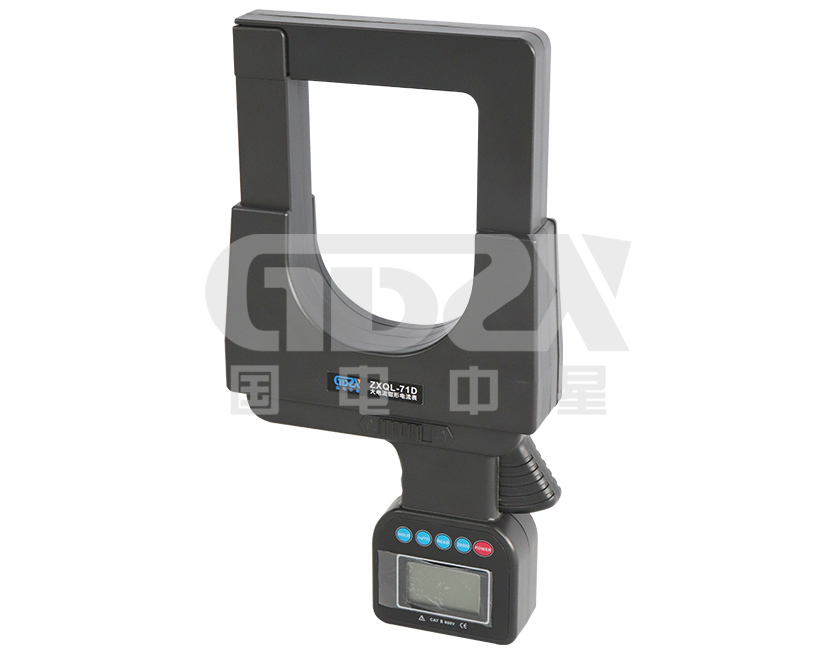

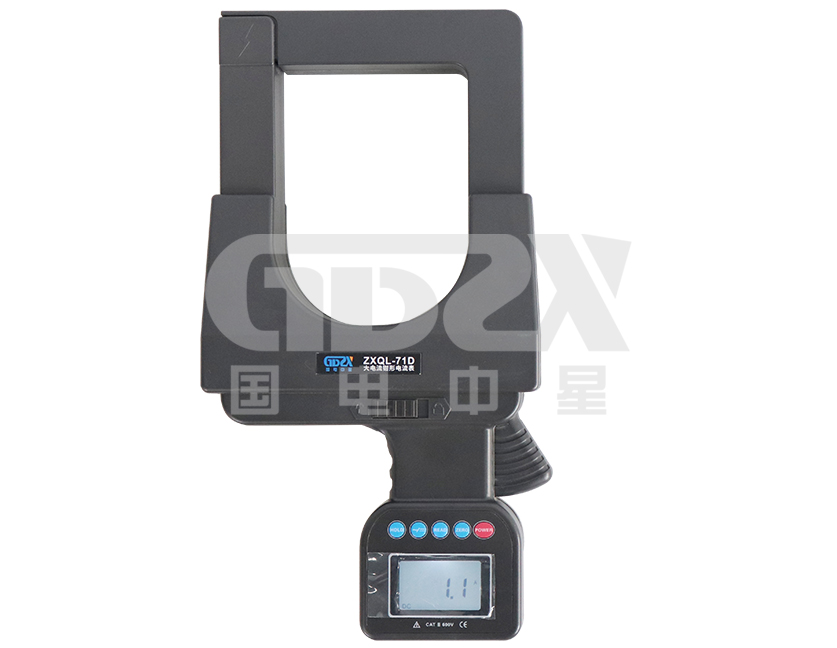

操作视频ZXQL-71系列大电流钳形电流表是专为在线测量600V以下直流、交流电流而精心设计制造的，采用CT及数字集成技术，钳头无任何祼露金属导体，非接触测量，确保操作安全。超大口径，方便钳测粗导线。广泛活用于电力、通信、气象、铁路油田、建筑、计量、科研教学单位、工矿企业等领域，是电工安全检测的必备工具。仪表具有峰值保持、数据保持、数据存储等功能，配备USB通信接口、通讯线和监控软件，可以通过电脑在线实时监控与历史查询，动态显示，具有历史数据读取、保存、打印等功能。
1.采用CT及数字集成技术，钳头无任何祼露金属导体，非接触测量，确保操作安全。
2.超大口径，方便钳测粗导线。广泛活用于电力、通信、气象、铁路油田、建筑、计量、科研教学单位、工矿企业等领域，是电工安全检测的必备工具。
3.具有峰值保持、数据保持、数据存储等功能，配备USB通信接口、通讯线和监控软件，可以通过电脑在线实时监控与历史查询，动态显示。
4.具有历史数据读取、保存、打印等功能。
功 能 | 直流、交流电流测量，峰值电流保持，在线监测 |
电 源 | DC6V 碱性干电池 LR6 1.5VX4 |
钳口尺寸 | 108mm×148mm(可钳φ108mm导线,或160mm×4mm扁钢) |
量 程 | DC: 0.0A～2000A AC: 0.0A～1000A |
分 辩 力 | 0.1A DC/AC |
精度（基准条件下） | 0.0A～999A: ±2%rdg±5dgt |
1000A～1499A: ±3%rdg±5dgt | |
1500A～2000A: ±4%rdg±5dgt | |
基准条件 | 23℃±3℃，75%rh以下，导线处于钳口近似中心位置 |
频率响应 | AC：45Hz～400Hz |
采样速率 | 约2次/秒 |
测试方式 | 钳形CT，非接触测量 |
导线位置 | 被检测导线处于钳口中心位置，偏离中心位置误差最大增加2%rdg |
显示模式 | 4位LCD显示 |
仪表尺寸 | 长350mm×宽180mm×厚55mm |
LCD尺寸 | 长宽47mm×28.5mm |
极性指示 | 直流电流检测时自动识别，显示“-”号 |
换 档 | 全自动切换 |
线路电压 | 600V以下线路测试 |
软 件 | 有，仪表存储的数据可以通过软件上传电脑 |
USB接口 | 具有USB接口，存储数据可以上传电脑，软件监控 |
USB线长 | 1.5m |
数据存储 | 99组，显示“FULL”符号表示存储已满 |
峰值保持 | 峰值捕获保持功能，测试中长按HOLD不放手显示峰值 |
数据保持 | 数据保持功能：“HOLD”符号显示 |
溢出显示 | 超量程溢出功能：“OL”符号显示 |
自动关机 | 开机约5分钟后，仪表自动关机，以降低电池消耗 |
电池电压 | 当电池电压降到约4.6V时，电池电压低符号“ |
仪表质量 | 仪表约1.5kg(含电池)；包装约2.6kg(含附件) |
工作电流 | 20mA |
工作温湿度 | -10℃～40℃；80%RH以下 |
存放温湿度 | -10℃～60℃；70%RH以下 |
绝缘强度 | AC3700kV/rms (后盖螺丝与外壳之间) |
适合安规 | IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) |
选型一览表：
型号 | 规格 |
量程 AC 0.0mA～3200A | |
量程 AC 0.0A～4000A | |
量程DC 0.0A～2000A, AC 0.0A～1000A |
