ZXFJ系列地下管道防腐层检测仪

能在不挖开覆土的情况下，方便而精确地检测出埋地管线的位置、走向、深度、防腐层破损点的精确位置，漏点大小

参考标准：

●采用平面化设计，键盘操作，提高了野外使用的可靠性

●显示防腐层破损点信号强度的dB值，确定防腐层破损点大小，无需依靠经验判断

●发射机和接收机电源内置，均采用大容量锂电池组供电，节能环保并大大减轻仪器重量

注：关于产品购买、技术维护等服务，欢迎致电! 4000-828-027

产品简介

ZXFJ系列地下管道防腐层检测仪能在不挖开覆土的情况下，方便而精确地检测出埋地管线的位置、走向、深度、防腐层破损点的精确位置，漏点大小。该仪器也可用于对于水泥沥青等高阻抗在表面的管道防腐层检测，解决了国外同类仪器在水泥沥青路面无法进行管道防腐层检测的难题。

性能特点

1. 采用平面化设计，键盘操作，提高了野外使用的可靠性。

2. 仪器外壳ABS材料，体积小、质量轻、操作方便;

3. 采用全新数字滤波技术,抗干扰能力更强;

4. 采用“人体电容法”检测防腐层破损点，水泥沥青路面轻松检测。

5. 显示防腐层破损点信号强度的dB值，确定防腐层破损点大小，无需依靠经验判断;

6. 金属镀金连接器，提高野外使用的可靠性;

7. 管道深度和电流大小测量可直读，操作简单、便捷;

8. 带有导向功能指示管道走向，形象直观，检测速度更快;

9. 接收机动态调节范围宽，是通用防腐层检测仪的100倍;

10. 发射机多频率输出，适应更多的应用现场;

11. 万用表功能：可测量输出电压、电流、阻抗和功率;

12. 发射机和接收机电源内置，均采用大容量锂电池组供电，节能环保并大大减轻仪器重量。

技术指标

发射机
工作频率	128Hz、512Hz、1KHz
功率	0～30W，正弦波，功率可调节
输出阻抗匹配	5-500Ω，自动匹配
发射距离	0.03-5km，可逐渐向5km外移动
工作电源	可充电锂电池
工作温度	－20℃～+50℃
重量	3.2Kg（含电池）
探管仪
定位精度	≤10cm
测深精度	管道埋深±5%（无邻近管线干扰）
电流精度	实际电流的±5%（无邻近管线干扰）
测深范围	≤6m
定位模式	谷值法、宽峰法
工作电源	可充电锂电池
工作温度	－20℃～+50℃
重量	3Kg（含电池）
检测仪
检漏精度	≥0.25mm2
动态调节范围	0.01-99；可确定防腐层破损点大小
工作电源	7.4V锂电池
工作温度	-20℃～+50℃
重量	0.6Kg（含电池）
外形尺寸	165mm×90mm×68mm
规格	信号强度dB值显示+耳机+金属连接器+直读测量深度和电流，定位左右箭头
宽动态范围	动态范围是常规产品的100倍

选型一览表：

型号	规格
ZXFJ-228C	信号强度dB值显示+耳机+金属连接器+直读测量深度和电流，定位左右箭头/频率：128Hz、512Hz、1KHz

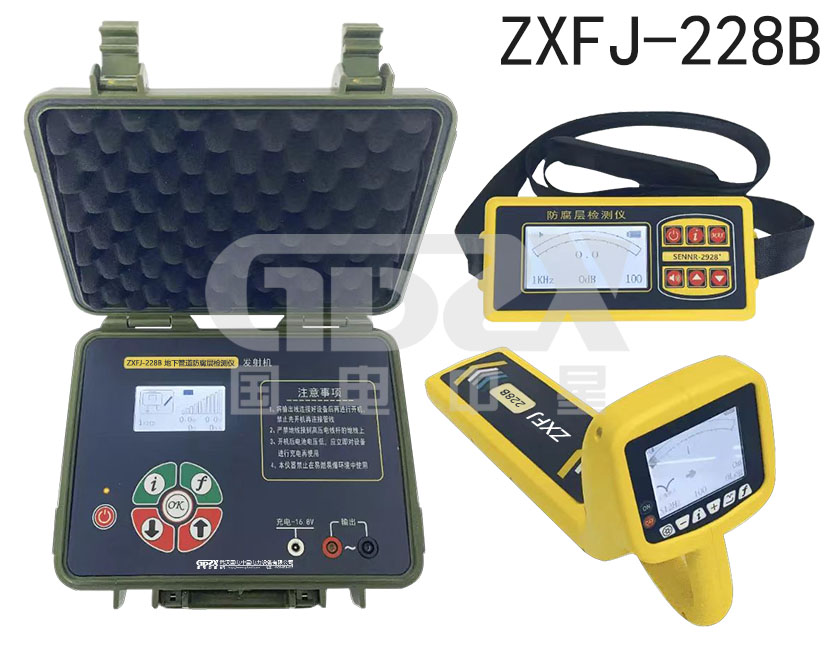

ZXFJ-228B	信号强度dB值显示+耳机+金属连接器+直读测量深度和电流，定位左右箭头/频率：512Hz、1KHz

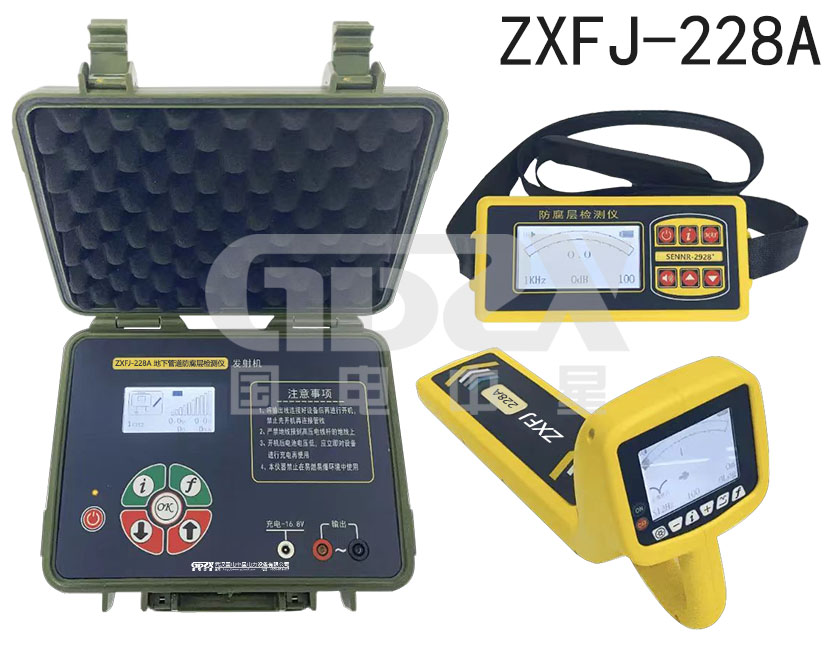

ZXFJ-228A	信号强度dB值显示+耳机+金属连接器+直读测量深度和电流，定位左右箭头/频率：512Hz

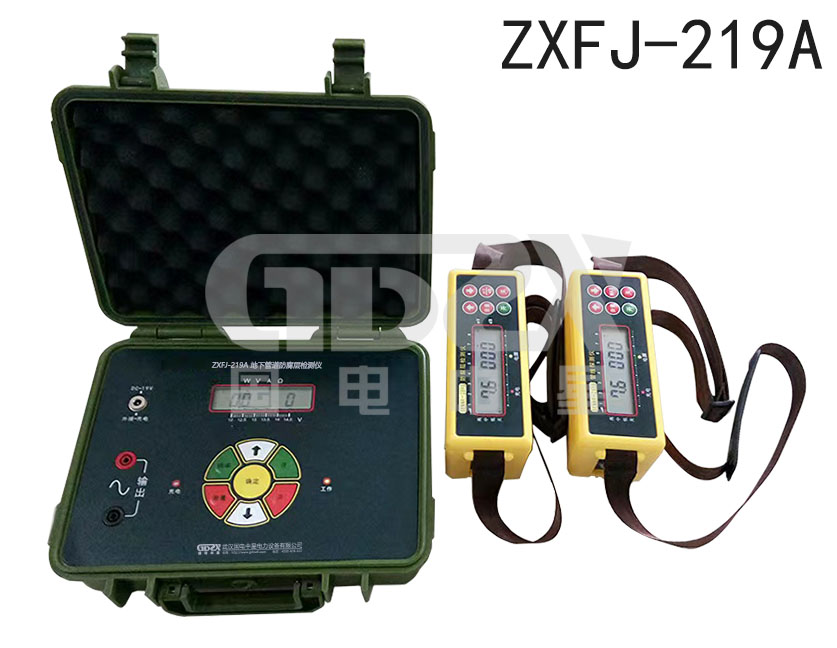

ZXFJ-219A	信号强度dB值显示+耳机+金属连接器，提高野外使用可靠性/频率：512Hz

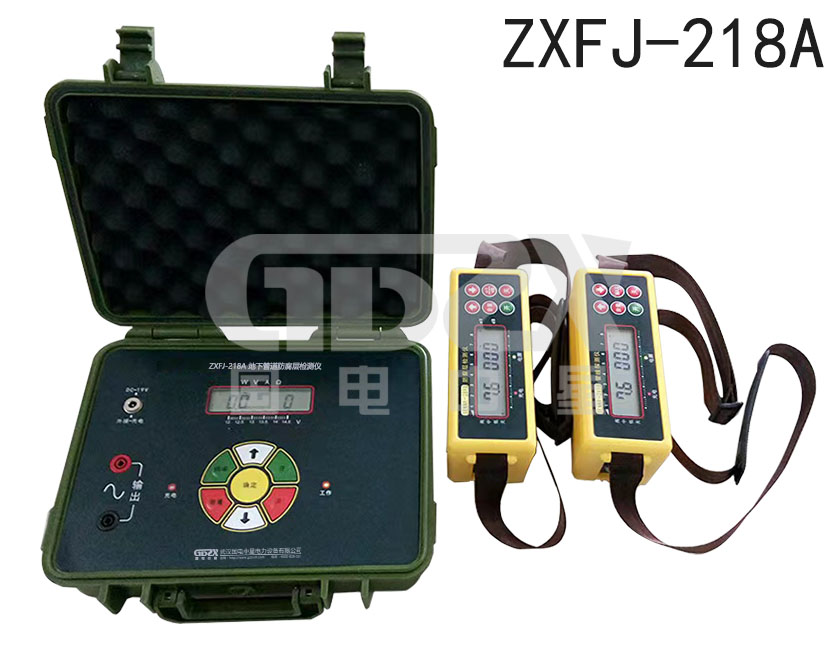

ZXFJ-218A	频率：512Hz

注：了解更多国电中星产品信息请进入产品中心。服务热线：400-0828-027
