产品简介

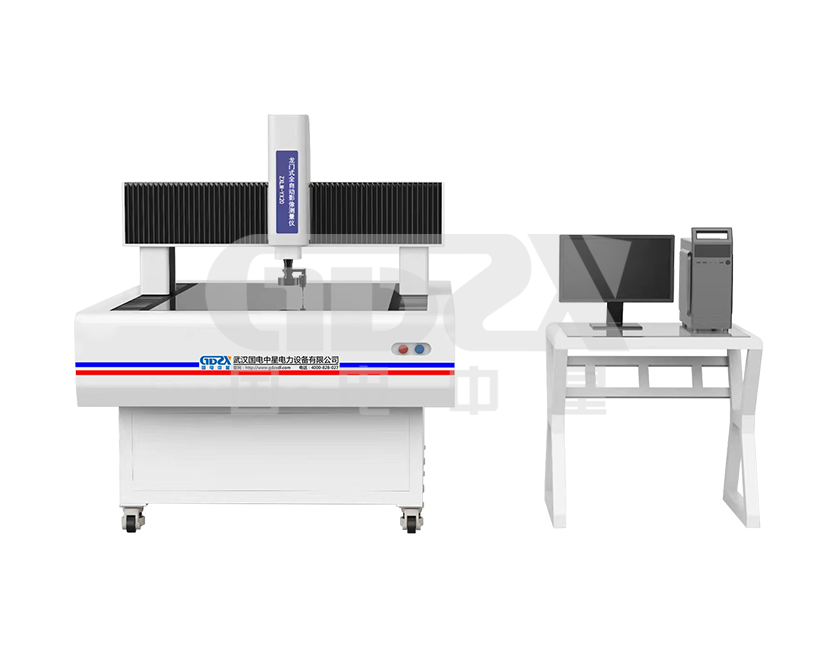

ZXLM-YX20龙门式全自动影像测量仪专为大尺寸测量而设计,其最大行程达2000×3000mm,适用于PCB、LCD、钣金、航空航天等行业的大行程测量。它采用移动桥式结构,汇集了行业内最先进的设计理念,以最完善的设计和最严格的生产流程控制,确保机台的精度和稳定性。
性能特点
1. 移动桥式结构,大行程全自动测量,叁轴CNC控制。
2. 精密花岗岩机台,精度高、稳定性好。
3. 全鼠标、手柄式的自动化控制,简单易用。
4. LAMOTION闭合式光栅尺,精度高、稳定性好。
5. 可变倍光学镜头,可实现变倍测量。
6. 可程控5环8区环形表面光源,LED轮廓光源。
7. 自动对焦测高,可加装接触式测头。
8. version智能测控全自动影像测量软件。
9. 提供多种规格标准配置,并可根据要求进行个性化定制。
技术指标
行程(mm) | 1500×2000×200 | |
承重(kg) | 50 | |
测量精度 | XY轴* | Z轴** |
(3+L/200)µm | (4.0+L/100)µm | |
*L表示测量长度,以毫米为单位 **Z轴的机械精度,聚焦的精度与工件表面有很大关系 | ||
速度 | XY轴 | Z轴 |
380mm/s | 100mm/s | |
工作环境 | 温度:20℃±2℃ 温度变化:<2℃/hr 湿度:30~80% | |
振动:<0.002g,<15Hz | ||
电源:200~240Vac,50/60Hz,单相,700W |
