操作视频ZX-CFD直流系统综合测试仪是根据国家关于直流电源运行和维护规程的相关要求而派生的一个产品，主要包含稳压精度测量、稳流精度测量、纹波系数测量和电池放电等功能，同时配备直流电源综合测试仪数据分析软件，对上传至计算机的测量数据进行各种分析。
1、是一种直流电源测试分析专用软件。
2、使用ARM和DSP以及16M字节的FLASH存储器；
3、仪表使用触摸屏，使操作更简单、方便
4、可保存、回显测量数据或将其上传到PC机进行分析；
5、模块化结构，设计合理，运行可靠。
6、中文菜单操作，简单易学。
7、可使用USB盘更新仪表软件；
8、在PC机上用直流电源综合测试仪数据分析软件对测量数据进行详细分析。
9、采用大屏幕液晶屏显示，全汉化界面，人机对话方式操作，使用简便。
10、全自动测试：仅需依据充电机技术指标设置相关测试参数，装置就可全自动完成交流电压调整、加载负载电阻、参数测试、自动记录测试值并停止测试等功能。
11、可自动在线实时检测、记录单节或整组电池的电压。
12、完备的通讯功能，具有RS232通讯接口与USB接口。数据传入计算机，进行入库管理，可进行长期的历史数据保存和分析；利用优盘传递数据，随时测试随时保存、编辑、打印。
13、强大的数据处理功能：可对电池的多项测量结果、曲线显示、生成报表，并进行综合计算分析，准确判别。
14、具有自动测试保护功能：当在测试过程当中，检测到整组或者单体电池异常时，则自动终止测试，防止对电池造成过放电，完全避免对设备造成冲击；也可根据需要人为终止正在进行的测试过程。
15、采用三相自动数控调压器：输出精度高、功率大，电压稳定度高，单机电流达20A。
16、模块化组合结构：采用模块化组合结构，体积小、重量轻，方便车载运输及在各变电站移动检测。

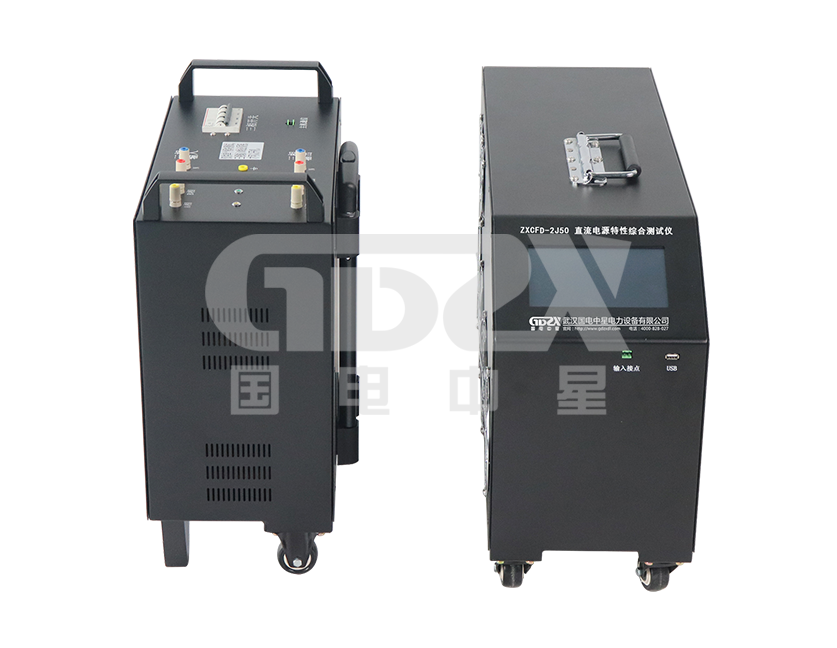

1、三相调压装置与放电测量负载分开。
2、三相调压装置功率：15kVA，额定电流：50A
3、环境温度：-20℃+55℃
4、放电测量负载：
1）工作电源：
AC220V±15％ 频率：50Hz
2）额定放电电流：≤100A（电流可定做）
3）直流电压Vdc：0～280V
±0.5％
4）纹波电压Vpp：0～10V ±0.5％
5）直流电流测量：0～100A
±1％
6）放电电流：0～100A
5、内存容量：128M位FLASH
6、显 示 屏：320×240 彩色图形LCD +
触摸屏
7、通讯接口：USB
8、主机尺寸及重量：尺寸：500×360×420(mm)
重量：15Kg
9、调压装置尺寸及重量：尺寸：260×350×600(mm)
重量：18Kg
10、适用电压等级：110V和220V（48V系统，电流200A）
直流电源特性综合测试仪选型一览表 | |
型号 | 功能参数 |
ZXCFD-2C50 | 电池组：48V，电流：50A，调压器：15kVA |
ZXCFD-2J30 | 电池组：110V/220V，电流：30A，兼容：110V30A、220V30A，调压器：6kVA |
ZXCFD-2J50 | 电池组：110V/220V，电流：50A，兼容：110V50A、220V50A，调压器：15kVA |
ZXCFD-2J100 | 电池组：110V/220V，电流：100A，兼容：110V100A、220V100A，调压器：15kVA |
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027

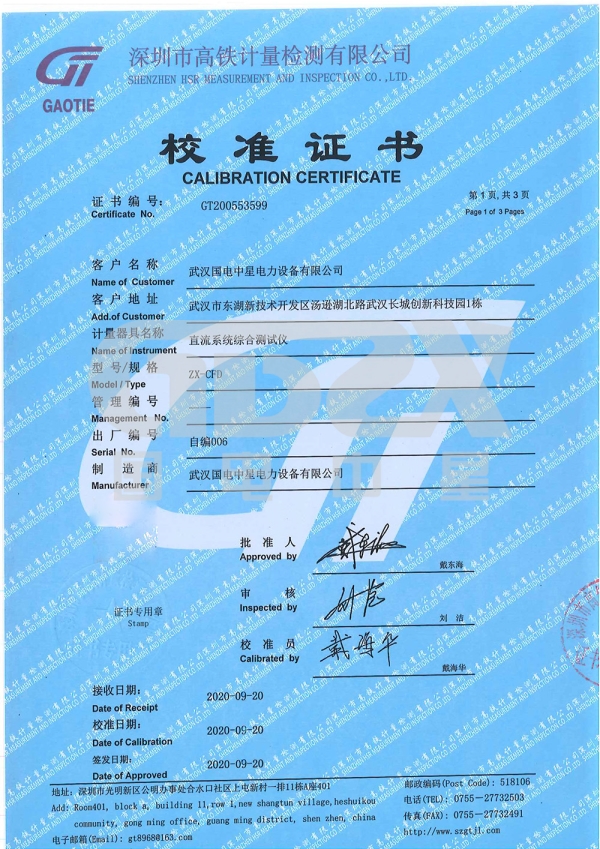

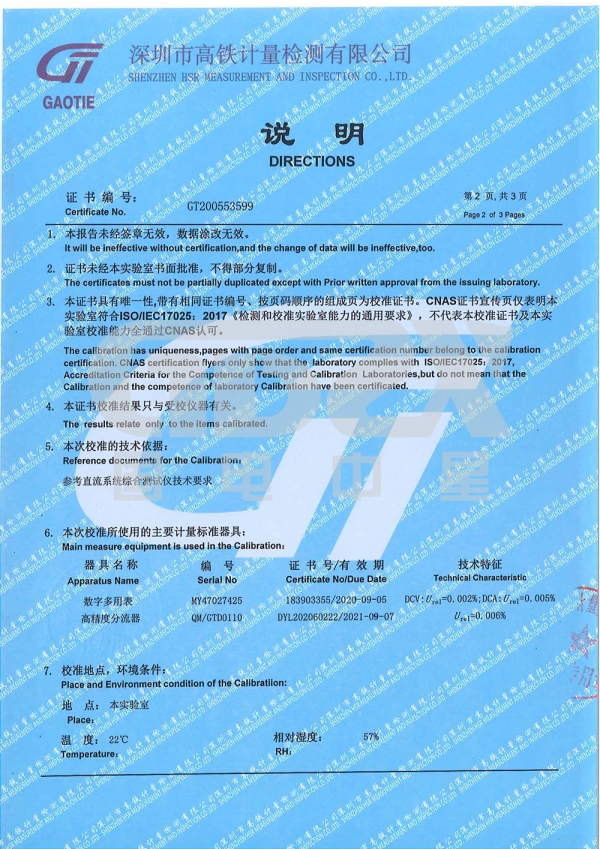

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
-
