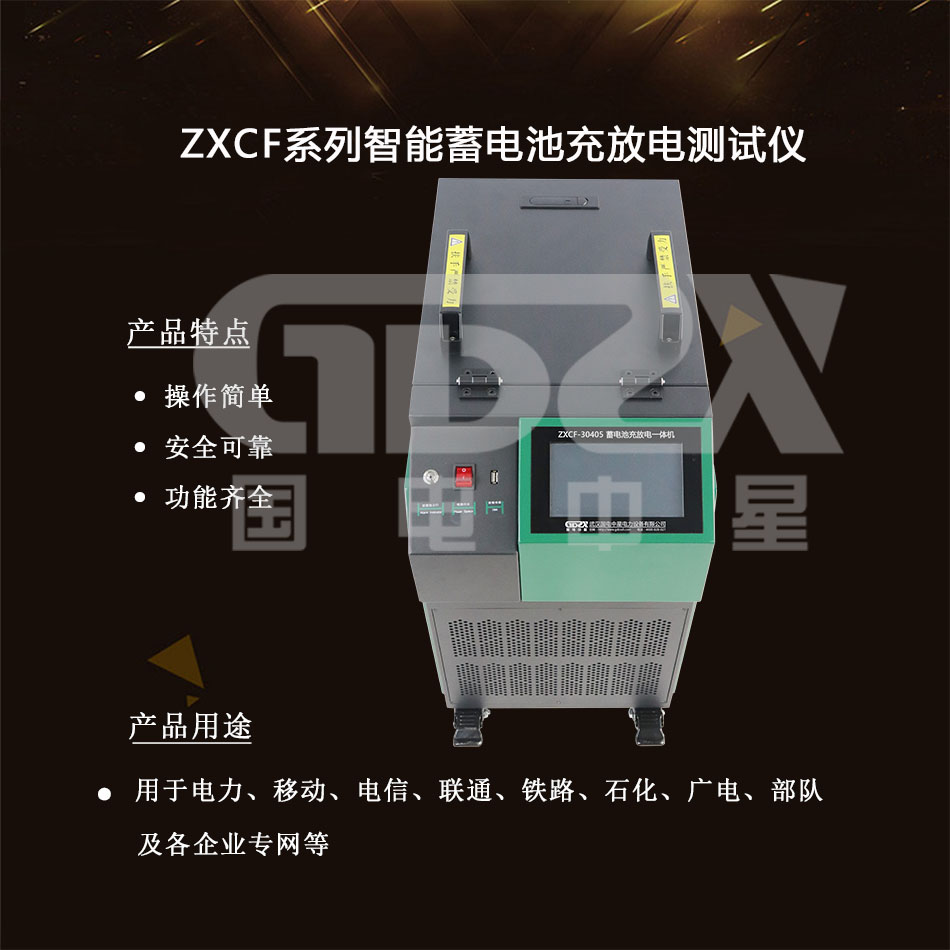

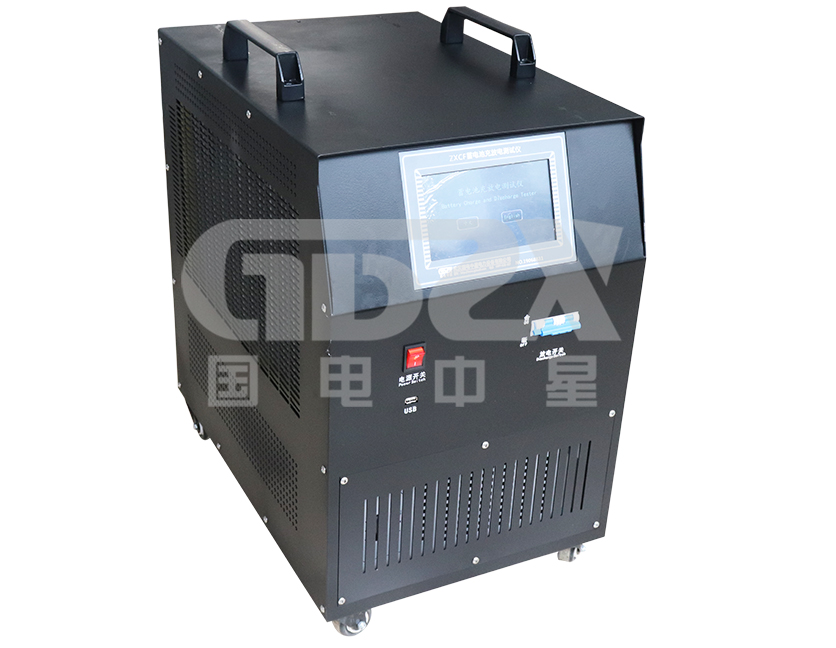

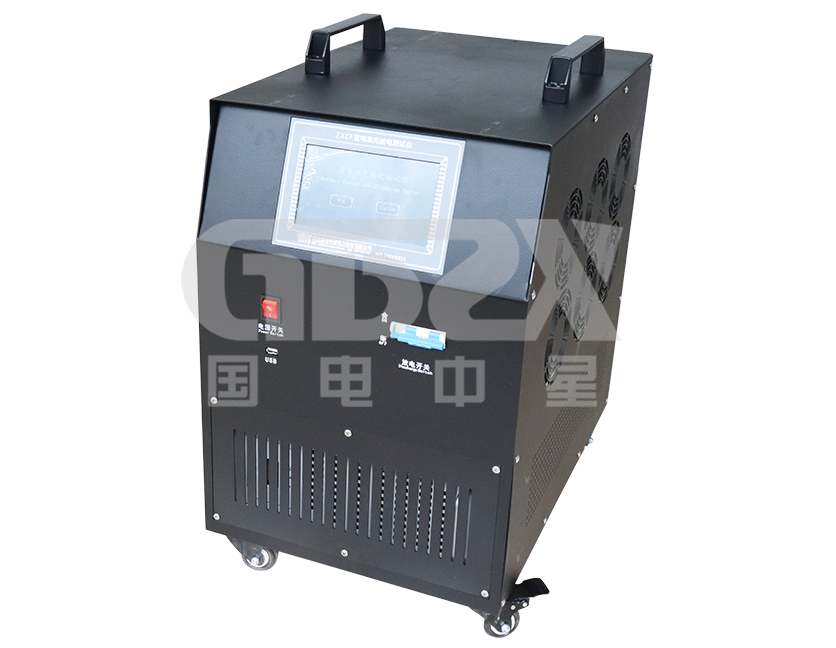

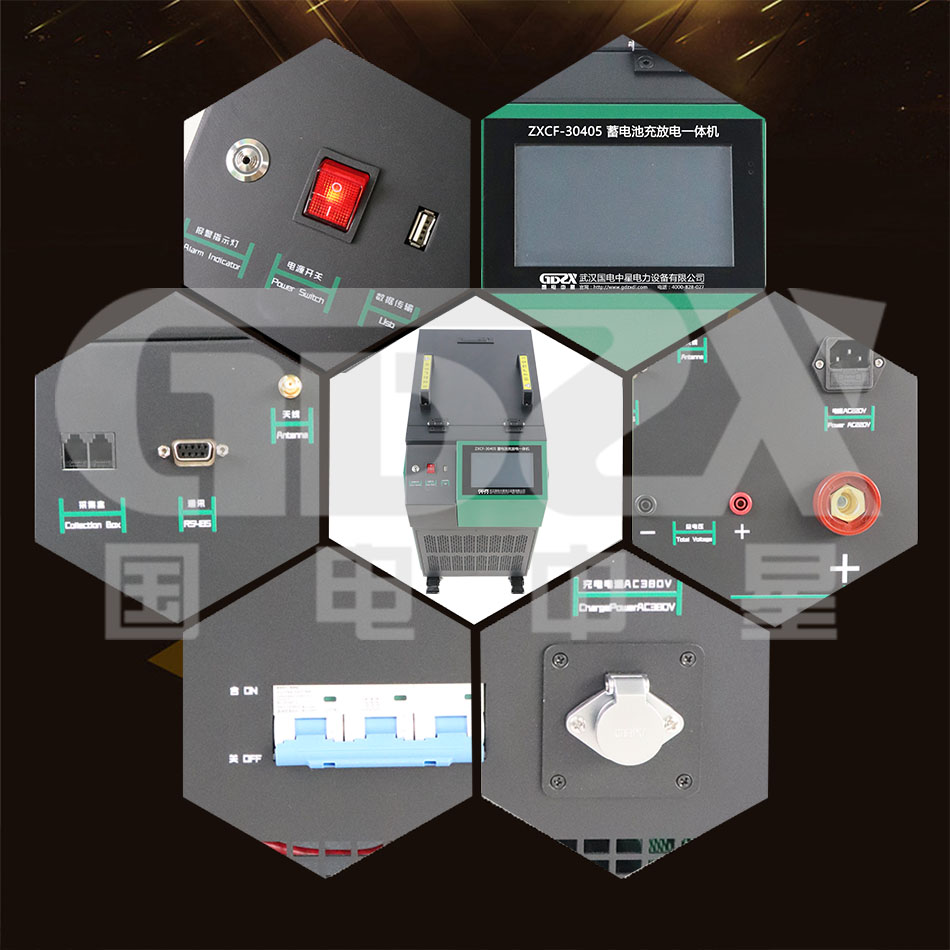

操作视频ZXCF系列智能蓄电池充放电测试仪可在蓄电池在线状态下,作为放电负载,通过连续调控放电电流，实现设定值的恒流放电。在放电时，当蓄电组端电压或单体电压,跌至设定下限值、或设定的放电时间到、或设定的放电容量到,仪器自动停止放电,并记录下放电过程中有价值的、连续的过程实时数据。本测试仪系统对单体电池的电压监测信息,采用无线中继接入,简单、安全、准确。
1) 采用PTC陶瓷电阻，避免了红热现象，使整个放电过程更安全。
2) 具有三种无线/有线通讯方式，1、无线采集盒与放电主机之间具有无线/RS485通讯功能，可通过放电仪实时监测各单体电压状况。2、PC机端上位机软件与无线监测模块具有无线/RS485通讯功能，可在不需要接入放电仪的情况下通过无线方式直接监测单体电压状况。3、PC机端上位机软件与放电测试仪之间通过RS485通讯线连接后，可进行远端控制放电。

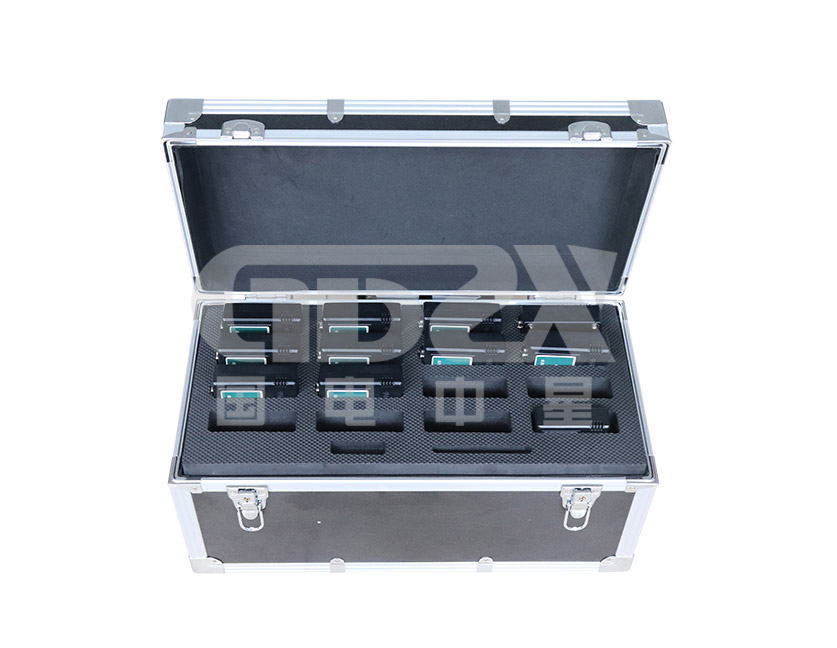

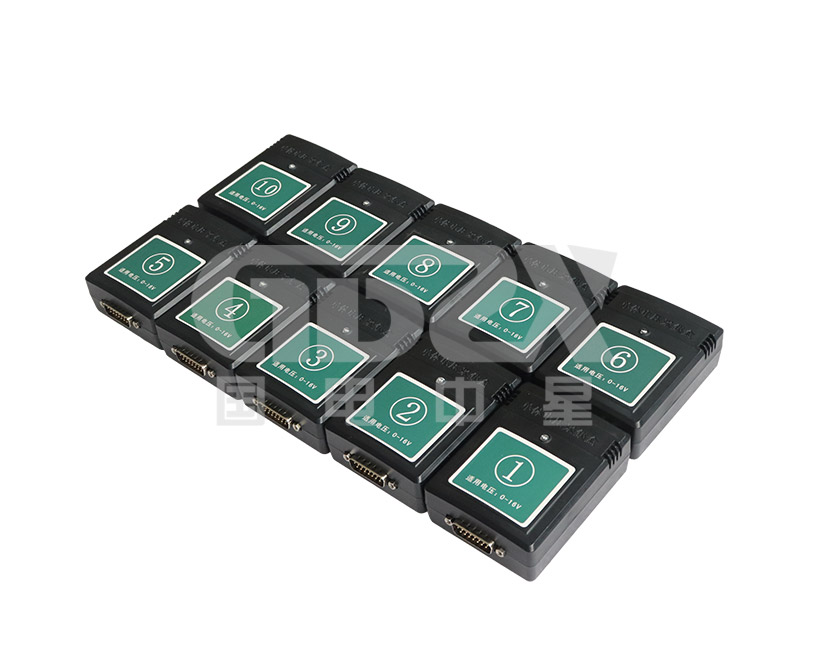

3) 无线采集盒可对每节电池进行监测，实现对电池组放电过程的完整监控。
4) 设备安装、调试、维护简便，各采集模块前后采用隔离技术，安全性、可靠性程度高
5) 配备的PC机上位机软件，可对记录的总电压、放电电流和各单体电池电压等数据进行分析、并可生成相应的数据报表。直观反应蓄电池组性能的曲线，图形、报表等，并可打印、查询。

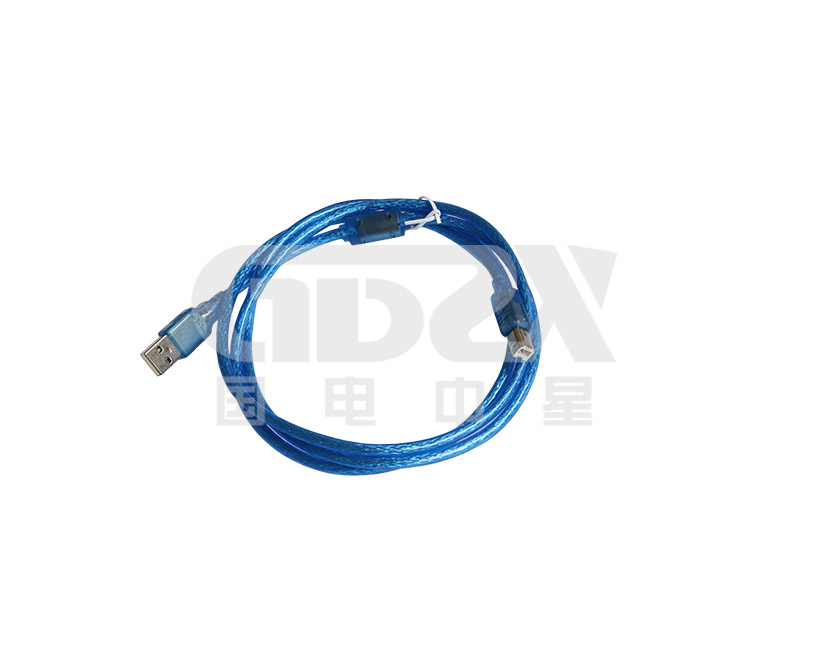

6) 有USB接口，可将放电过程的数据存入U盘，并导入PC机。PC数据管理软件可对电池放电的过程进行分析、并可生成相应的数据报表。使数据的转存更加方便。
7) 采用智能单片机ARM控制、液晶中英文显示。菜单操作简单明了。
8) 自动保护功能，设定放电时长到、放电容量到；蓄电池组电压低于设定的最低保护电压；负载连线出现异常等，自动停止放电并报警，同时自动记录停机方式。
9) 可设定测试/放电终止条件，包括单体电池电压、电池组终止电压、放电电流、放电时间。
10) 可记录测试/放电过程每节电池放电情况，主要是电池组总容量、总电压、总电流以及电压最低的单体电池的电压变化情况。
11) 可进行在线补偿式放电，通过接入外置的电流钳形传感器可对在线工作中的蓄电池进行放电测试，极大地方便了测试工作。该功能尤其适合于只有单组备用电池的场合。
项目 | 技术参数 |
电池组电压 | DC48V |
充电电流 | 0-100A持续可调 |
放电电流 | 0-150A持续可调 |
工作模式 | 可单机使用，可并机使用，可并联恒流模块使用 |
保护性能 | 输入端过压保护，LCD提示； 电池电压极性反接保护，蜂鸣器告警； 过流保护，LCD提示； 85℃过热保护，LCD提示，蜂鸣器告警； |
单体电压采集 | 单体电压测量类型 :2V |
单体电压测量范围:2V:0～4V | |
单体电压分辨率: 0.001V | |
控制精度 | 放电电流≤±1%；组端电压≤±0.1%；单体电压：≤±0.05% |
PC机通信 | RS485接口 |
数据保存容量 | 2Gbit FLASH |
散 热 | 强制风冷 |
温 度 | 工作范围：-5～50℃ 贮藏温度：-40～70℃ |
湿 度 | 相对湿度0～90%（40±2℃） |
海 拔 | 额定海拔4000米 |
噪 音 | ﹤60dB |
电 压 | 单相三线制: 220V AC （–20%～+30%），频率:45～65Hz |
耐压测试 | 输入－机壳：2200Vdc 1min 输入－输出：2200Vdc 1min 输出－机壳：700Vdc 1min |
安 全 性 | 满足EN610950 |

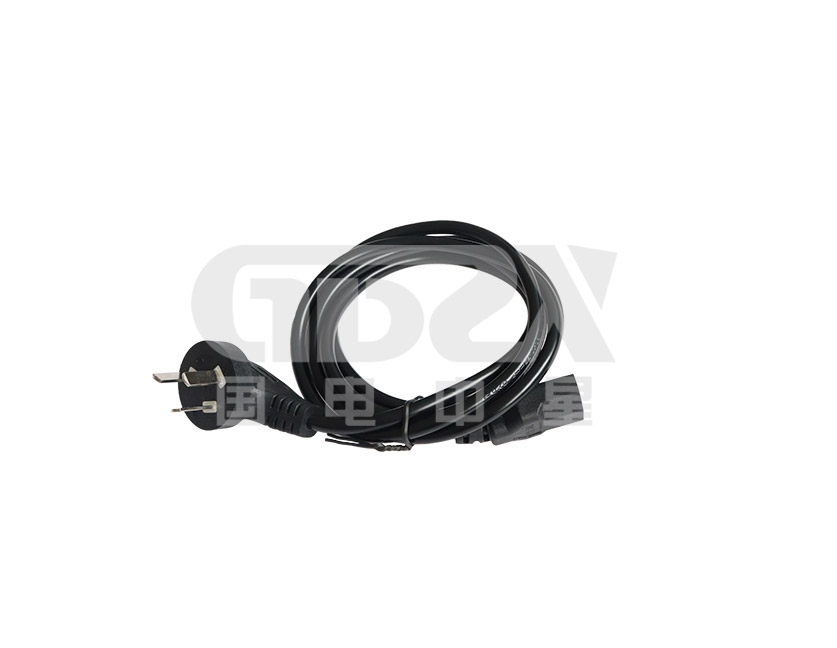

交流输入 | 国标公插座，适用1～1.5mm2电缆 |

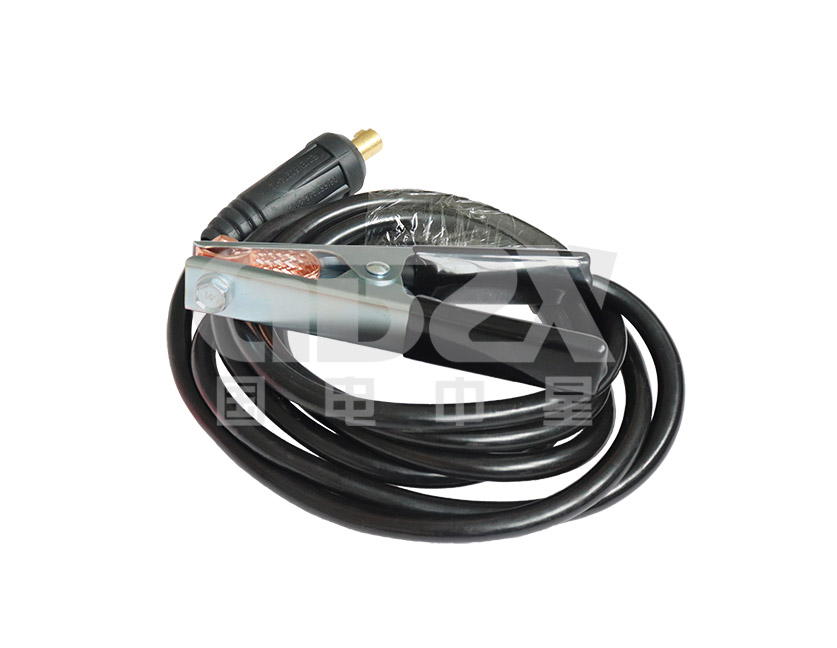

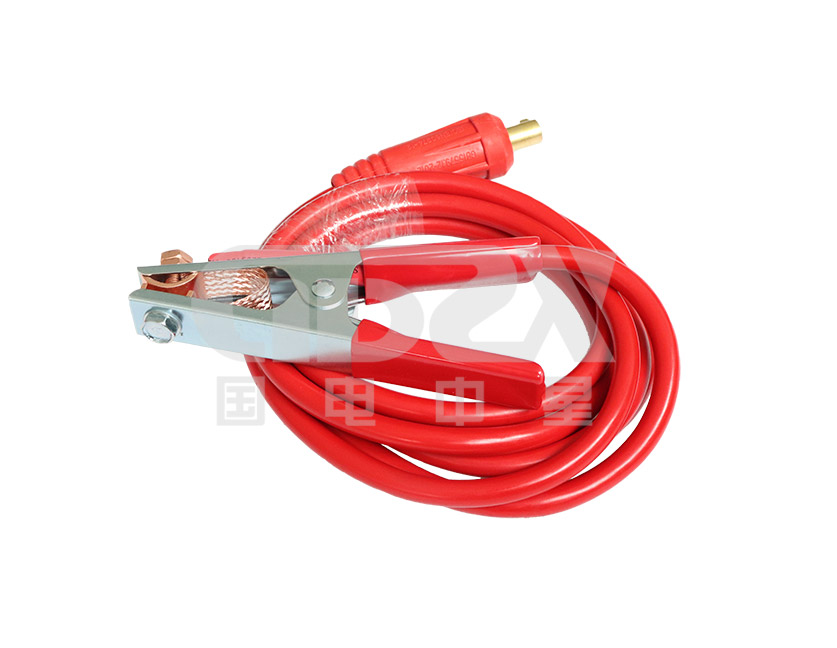

直流输出 | 仪表25mm2电缆快接插头（红正黑负） |
国电中星ZXCF系列选型一览表
规格型号 | 蓄电池组 | 充电电流 | 放电电流 | 单体 | 兼容 |
ZXCF系列蓄电池充放电一体机 | |||||
ZXCF-20505 | 48V | 50A | 50A | 无 | — |
ZXCF-21015 | 48V | 100A | 150A | 无 | — |
ZXCF-30405 | 110V | 40A | 50A | 无 | — |
ZXCF-40203 | 220V | 20A | 30A | 无 | — |
ZXCF-40310 | 220V | 30A | 100A | 无 | — |
ZXCF-40410 | 220V | 40A | 100A | 无 | — |
ZXCF-J40405 | 10-300V | 40A | 50A | 无 | 24V、48V、110V、220V兼容 |
ZXCF-60205 | 480V | 20A | 50A | 无 | — |
ZXCF-D系列蓄电池充放电综合监测仪 | |||||

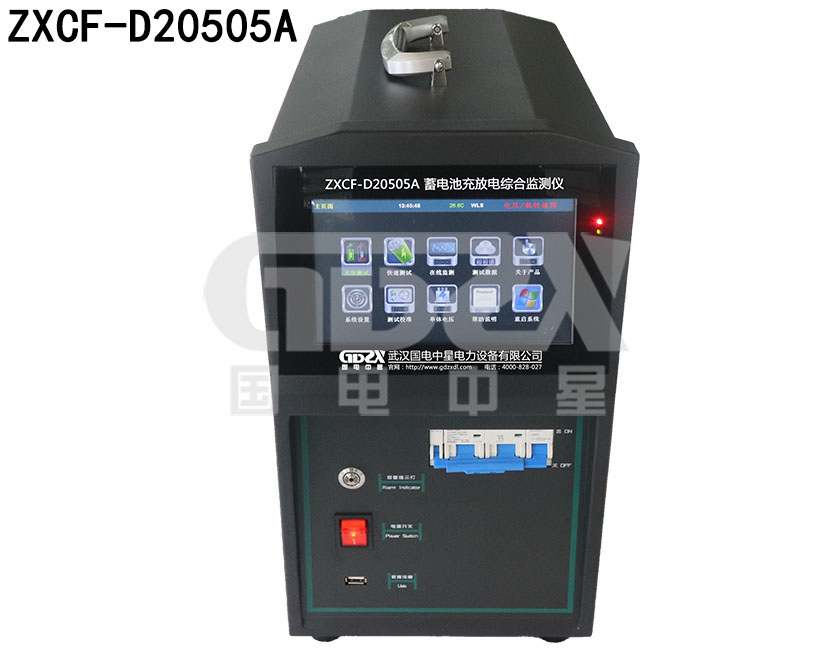

ZXCF-D20505A | 48V | 50A | 50A | 单体2V | — |
ZXCF-D21015A | 48V | 100A | 150A | 单体2V | — |

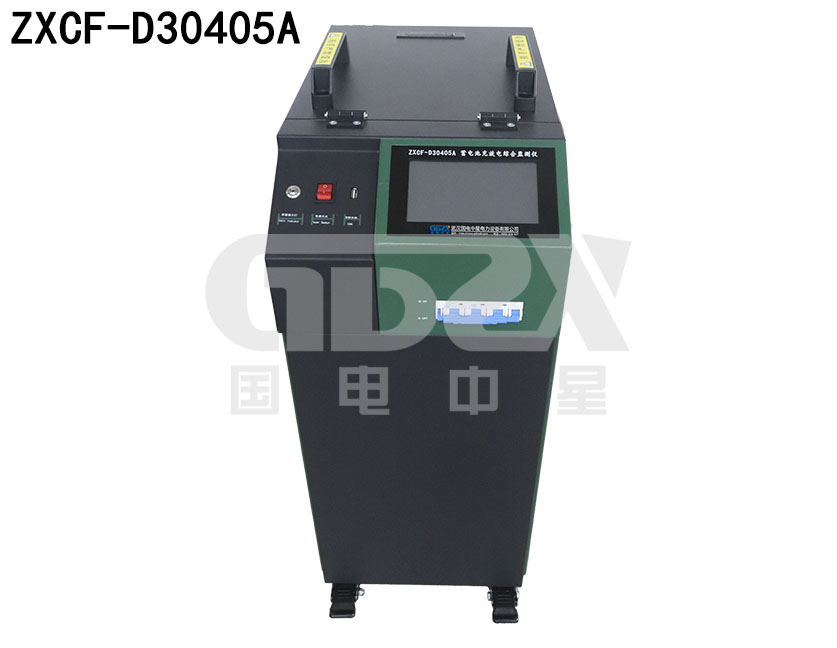

ZXCF-D30405A | 110V | 40A | 50A | 单体2V | — |
ZXCF-D40203A | 220V | 20A | 30A | 单体2V | — |
ZXCF-D40203C | 220V | 20A | 30A | 单体12V | — |

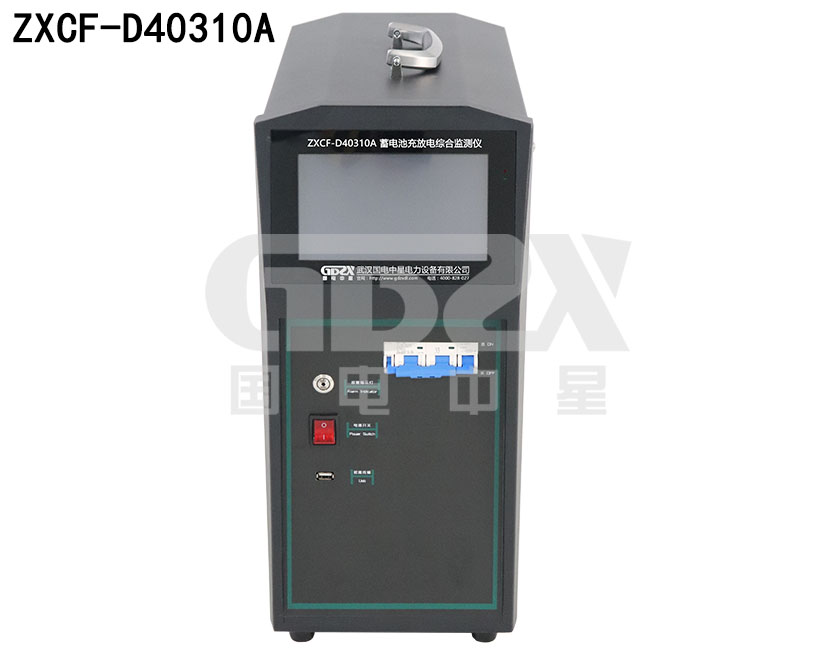

ZXCF-D40310A | 220V | 30A | 100A | 单体2V | — |
ZXCF-D40310C | 220V | 30A | 100A | 单体12V | — |
ZXCF-D40410A | 220V | 40A | 100A | 单体2V | — |
ZXCF-D40410C | 220V | 40A | 100A | 单体12V | — |
ZXCF-DJ40405A | 10-300V | 40A | 50A | 单体2V | 24V、48V、110V、220V兼容 |
ZXCF-DJ40405C | 10-300V | 40A | 50A | 单体12V | 24V、48V、110V、220V兼容 |
ZXCF-D60205A | 480V | 20A | 50A | 单体2V | — |
ZXCF-D60205C | 480V | 20A | 50A | 单体12V | — |

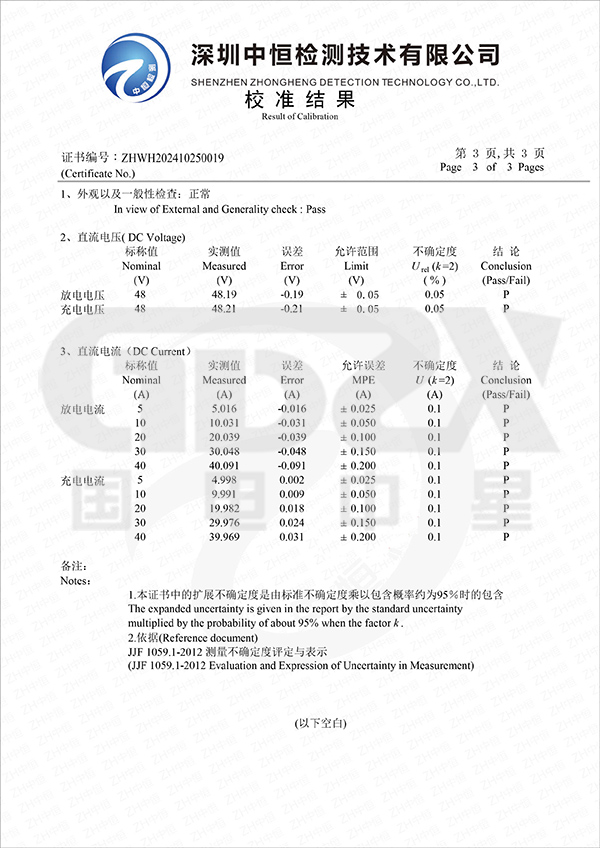

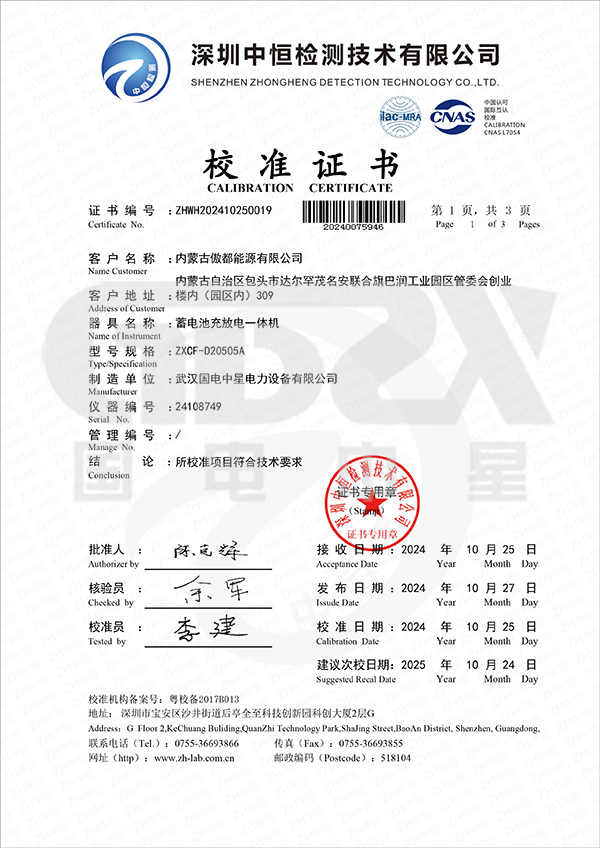

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
-
