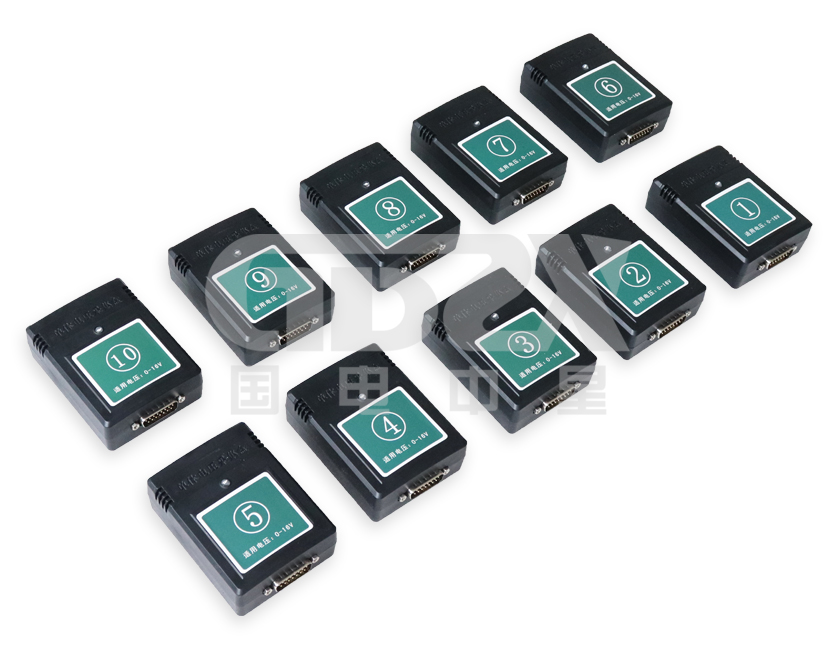

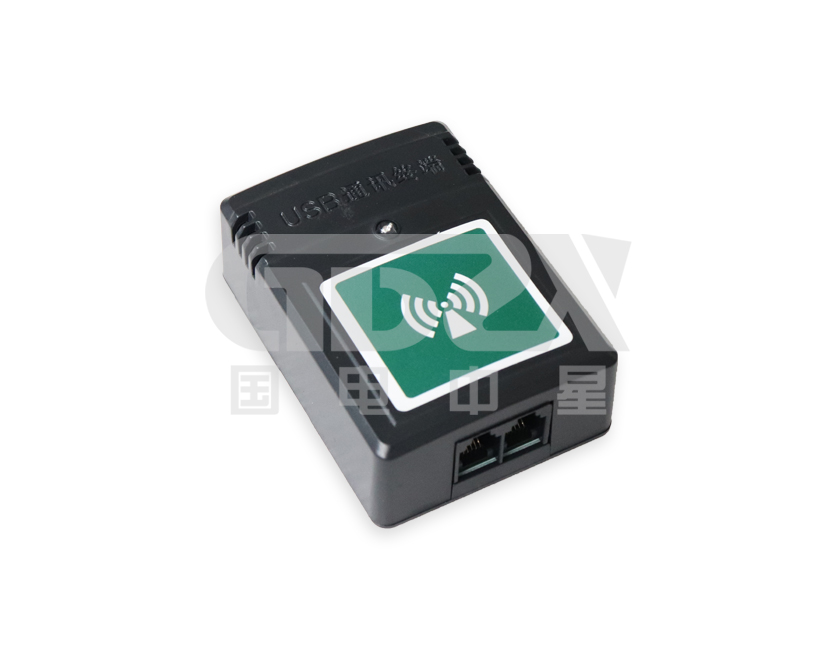

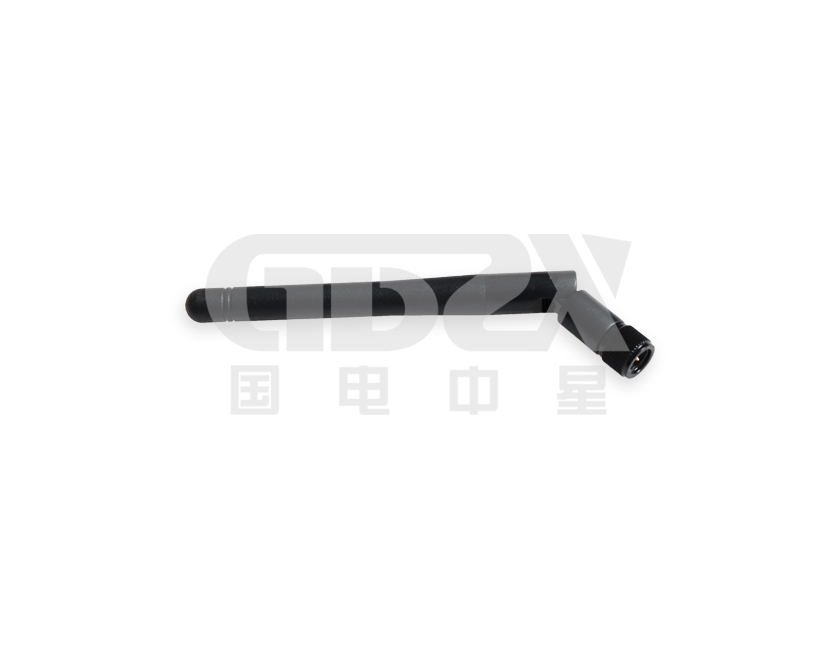

操作视频ZXXDF系列蓄电池放电测试仪可在蓄电池离线状态下,作为放电负载,通过连续调控放电电流，实现设定值的恒流放电。在放电时，当蓄电池组端电压、或单体电压跌至设定下限值、或设定的放电时间到、或设定的放电容量到时仪器将自动停止放电,并记录下所有有价值的、连续的过程实时数据。蓄电池放电测试仪系统对单体电池的电压监测信息,采用无线中继接入,简单、安全、精确。本仪器有非常友好的人机界面,不仅可以在菜单的提示下完成各种设置和数据查詢,而且放电的过程数据,均保存在设备的内存中,通过数据接口可以转存到U盘,并通过上位机的专用软件对数据进行分析,生成需要的曲线和报表。本仪器有完善的保护功能,不仅有声、光告警,而且还有明确的界面提示。
1) 采用PTC陶瓷电阻，避免了红热现象，使整个放电过程更安全。
2) 具有核对性容量测试、暂停放电、并机负载测试、在线补偿式放电、等功能，可适应各类复杂的现场情况。
3) 有USB接口，可将放电过程的数据转存入U盘，并导入PC机。PC数据管理软件可对电池放电的过程进行分析、并可生成相应的数据报表。使数据的转存更加方便。
4) 采用智能单片机ARM控制、7寸触摸液晶中英文显示。菜单操作简单明了。
5) 自动保护功能，设定放电时长到、放电容量到、蓄电池组电压低于设定的最低保护电压、负载连线出现异常等自动停止放电并报警，同时自动记录停机方式。
6) 多种放电终止条件，包括电池组终止电压、放电容量、放电时间，确保放电测试的安全。
7) 可进行在线补偿式放电，通过接入外置的电流钳形传感器可对在线工作中的蓄电池进行放电测试，极大地方便了测试工作。该功能尤其适合于只有单组备用电池的场合。
技术参数 | 参数详情 |
电池组电压 | DC110V |
电压范围 | 88-132V |
电流范围 | 0-300A |
控制精度： | 放电电流：≤±1%； 组端电压：≤±0.5%； |
数据保存容量 | 2Gbit FLASH |
放电模式 | 恒流 |
放电数据采集 | 组端电压采集、无线单体电压采集 |
数据通讯（PC） | RS485通讯 |
外部电流监测 | 支持 |
过温保护 | 过温75℃ |
耐压测试 | 交流输入-机壳：2200Vdc 1min 交流输入-机壳 直流输入-输出：2200Vdc 1min 直流输入-机壳 |
工作环境 | 贮藏温度：-40~70℃；相对湿度：0~90%（40±2℃） 散热：强制风冷；工作温度范围：-5~40℃ |
电池组电压 | DC110V |
电压范围 | 88-132V |
电流范围 | 0-300A |
国电中星 ZXXDF系列选型一览表
规格型号 | 蓄电池组 | 电流 | 单体 | 兼容 |
ZXXDF系列蓄电池放电测试仪 | ||||
ZXXDF-1150 | 24V | 150A | 无 | — |
ZXXDF-2050 | 48V | 50A | 无 | — |
ZXXDF-2100 | 48V | 100A | 无 | — |
ZXXDF-2150 | 48V | 150A | 无 | — |
ZXXDF-2300 | 48V | 300A | 无 | |
ZXXDF-3030 | 110V | 30A | 无 | — |
ZXXDF-3050 | 110V | 50A | 无 | — |
ZXXDF-3100 | 110V | 100A | 无 | — |
ZXXDF-3300 | 110V | 300A | 无 | |
ZXXDF-4030 | 220V | 30A | 无 | — |
ZXXDF-4050 | 220V | 50A | 无 | — |
ZXXDF-4060 | 220V | 60A | 无 | |
ZXXDF-4100 | 220V | 100A | 无 | — |

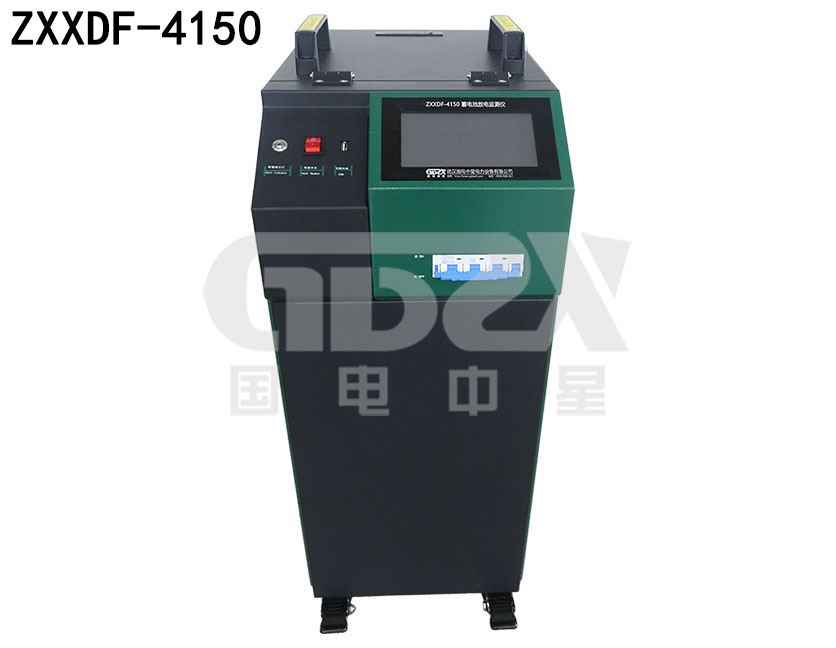

ZXXDF-4150 | 220V | 150A | 无 | — |

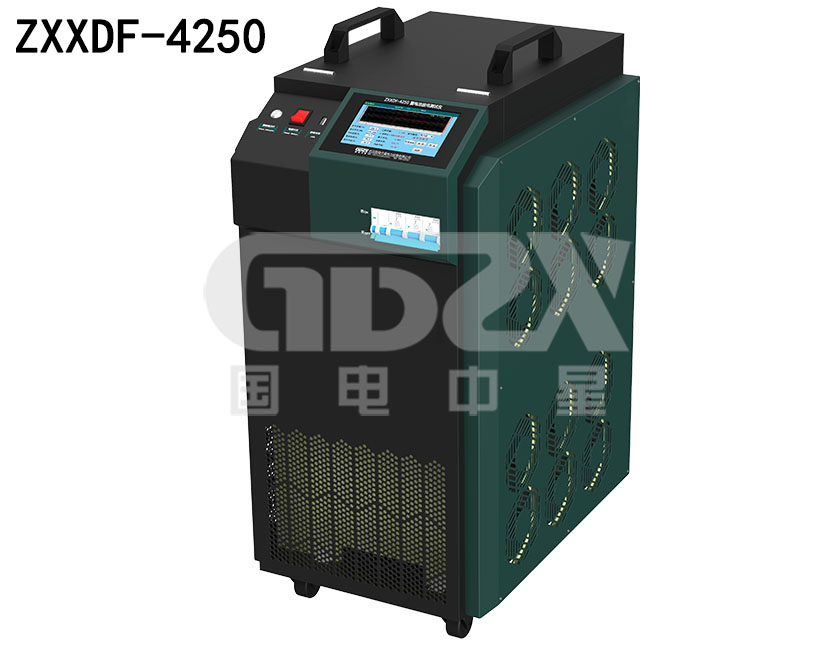

ZXXDF-4250 | 220V | 250A | 无 | |
ZXXDF-5030 | 380V | 30A | 无 | — |
ZXXDF-6030 | 480V | 30A | 无 | — |
ZXXDF-1J2100 | 24V/48V | 100A | 无 | 24V100A兼容48V100A |
ZXXDF-3J4030 | 110V/220V | 30A | 无 | 110V30A兼容220V30A |
ZXXDF-3J4050 | 110V/220V | 50A | 无 | 110V50A兼容220V50A |
ZXXDF-3J4100 | 110V/220V | 100A | 无 | 110V100A兼容220V100A |
ZXXDF-D系列蓄电池放电监测仪 | ||||
ZXXDF-D1150A | 24V | 150A | 单体2V | — |
ZXXDF-D2050A | 48V | 50A | 单体2V | — |
ZXXDF-D2100A | 48V | 100A | 单体2V | — |
ZXXDF-D2150A | 48V | 150A | 单体2V | — |
ZXXDF-D3030A | 110V | 30A | 单体2V | — |
ZXXDF-D3050A | 110V | 50A | 单体2V | — |
ZXXDF-D3100A | 110V | 100A | 单体2V | — |
ZXXDF-D4030A | 220V | 30A | 单体2V | — |
ZXXDF-D4030C | 220V | 30A | 单体12V | — |
ZXXDF-D4050A | 220V | 50A | 单体2V | — |
ZXXDF-D4050C | 220V | 50A | 单体12V | — |
ZXXDF-D4100A | 220V | 100A | 单体2V | — |
ZXXDF-D4100C | 220V | 100A | 单体12V | — |

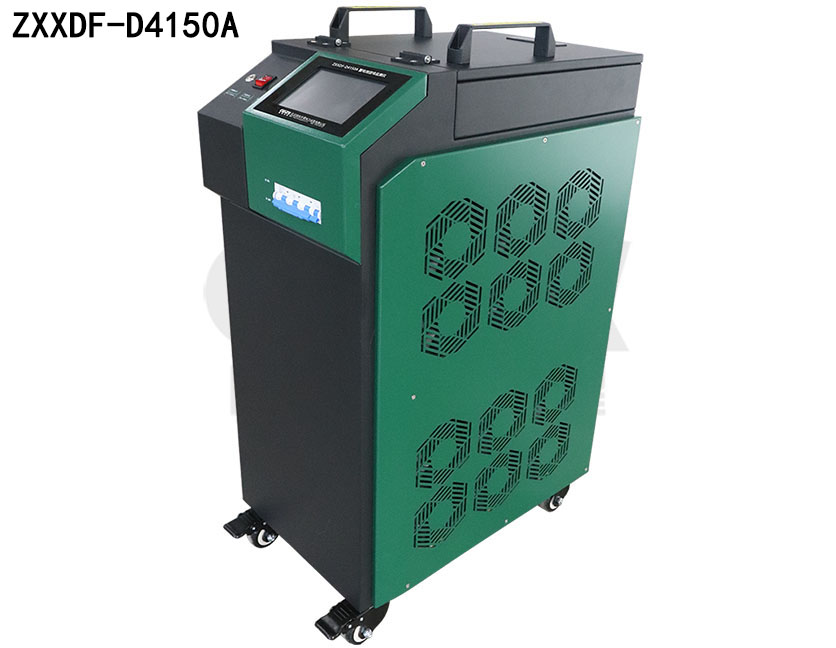

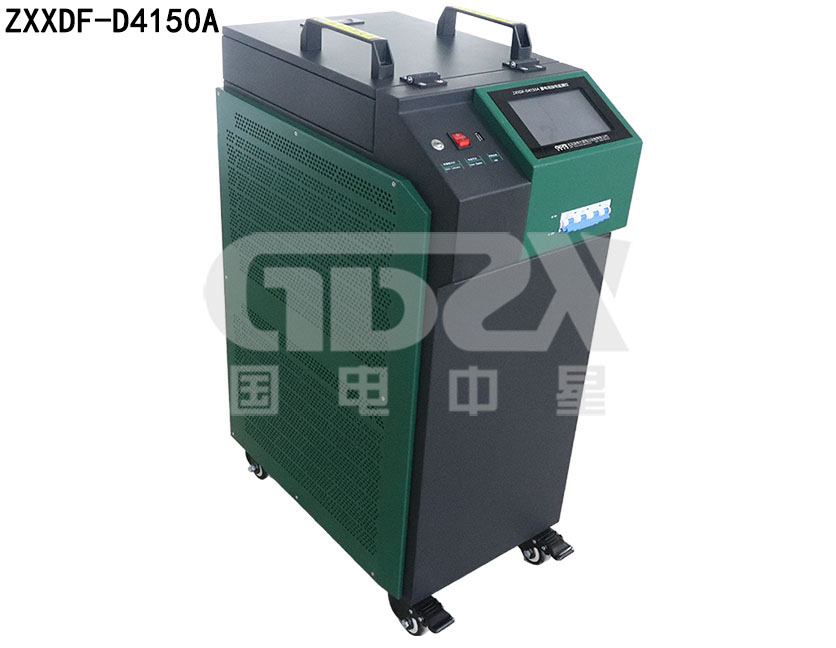

ZXXDF-D4150A | 220V | 150A | 单体2V | — |
ZXXDF-D4150C | 220V | 150A | 单体12V | — |
ZXXDF-D5030A | 380V | 30A | 单体2V | — |
ZXXDF-D5030C | 380V | 30A | 单体12V | — |
ZXXDF-D6030A | 480V | 30A | 单体2V | — |
ZXXDF-D6030C | 480V | 30A | 单体12V | — |
ZXXDF-D1J2100 | 24V/48V | 100A | 单体2V | 24V100A兼容48V100A |
ZXXDF-D3J4030 | 110V/220V | 30A | 单体2V | 110V30A兼容220V30A |
ZXXDF-D3J4050 | 110V/220V | 50A | 单体2V | 110V50A兼容220V50A |
ZXXDF-D3J4100 | 110V/220V | 100A | 单体2V | 110V100A兼容220V100A |

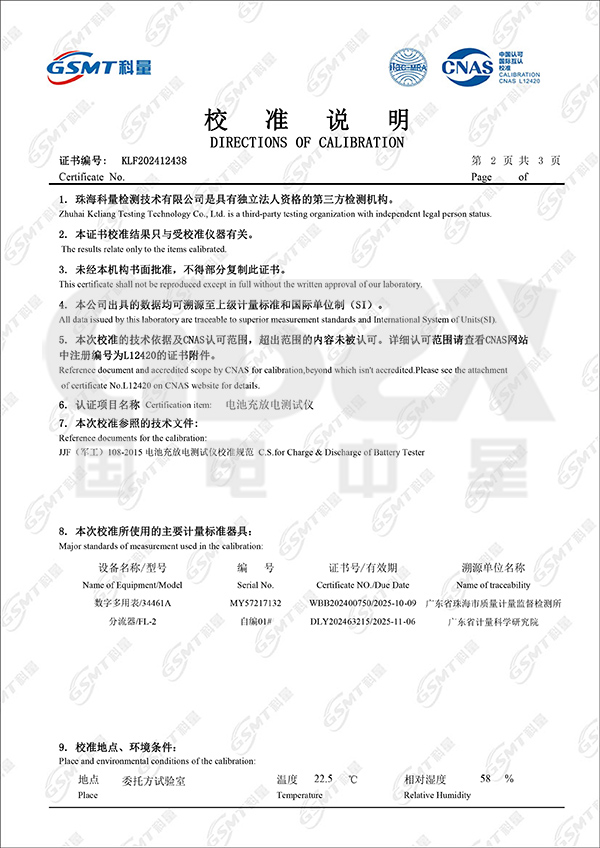

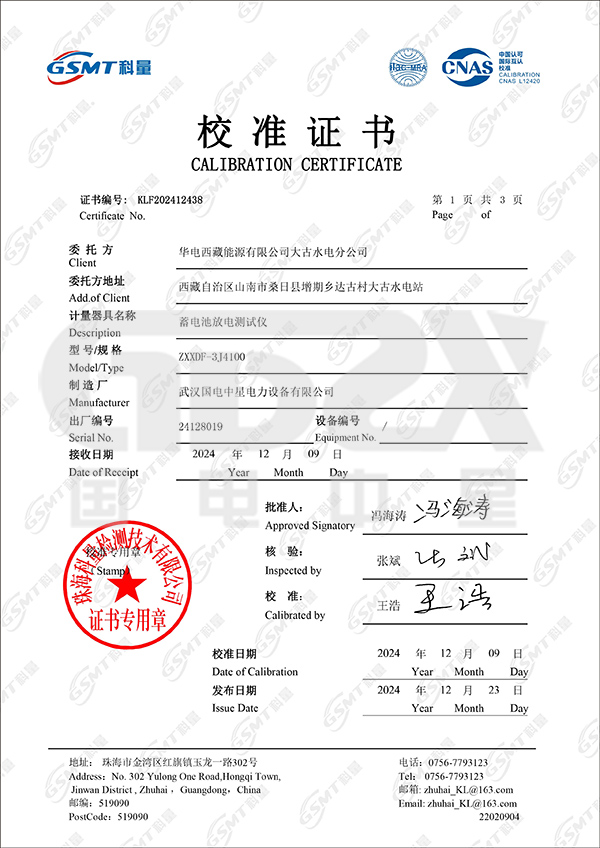

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
-
