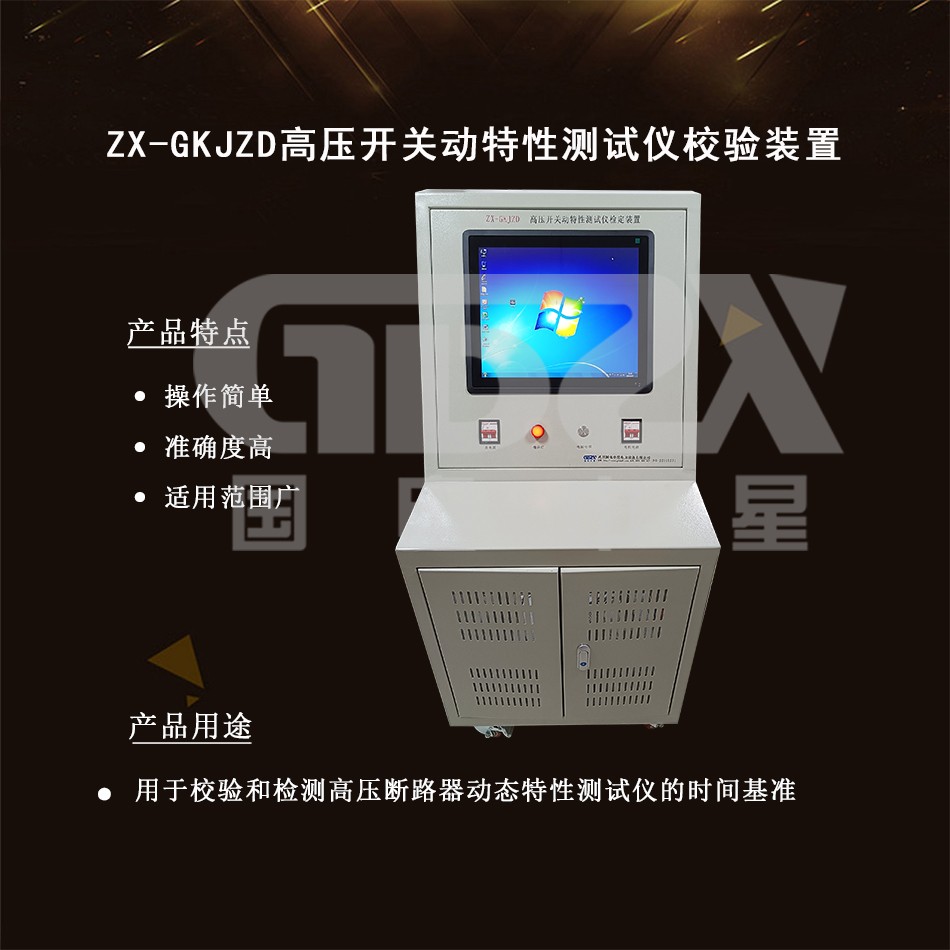

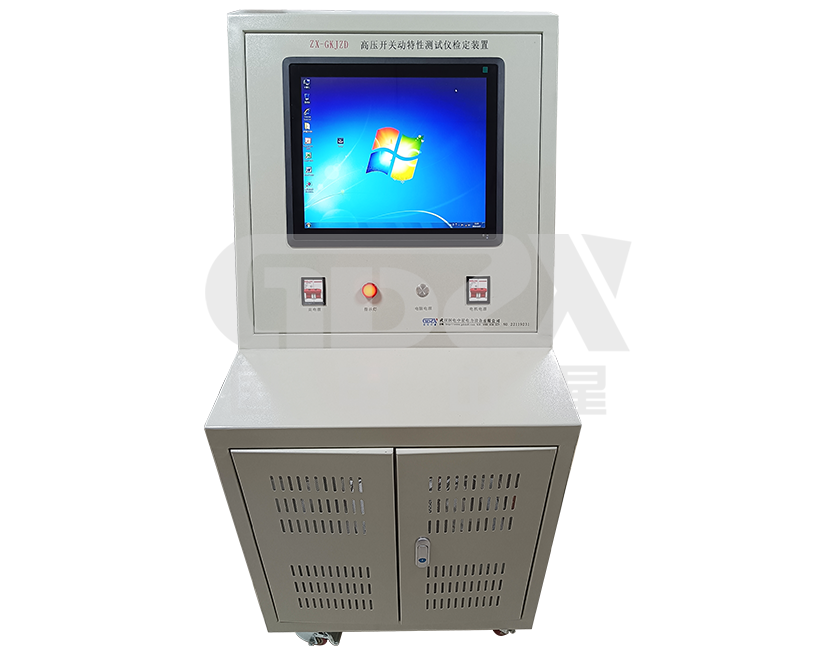

本仪器采用ARM控制配合CPLD芯片产生高精度、宽范围的定时信号,并能模拟高压断路器的动作,可用于校验和检测高压断路器动特性测试仪的时间基准,用于校验高压开关测试仪时间测量功能。断路器行程速度校准运动平台,采用美国进口高速磁悬浮电机和驱动系统,精度1微米的光栅传感器采样,准确测试传感器运动行程和速度。
1、采用ARM控制配合CPLD芯片产生高精度、宽范围的定时信号。
2、能模拟高压断路器的动作。
3、可校验和检测高压断路器动态特性测试仪的时间基准。
4、校验高压开关测试仪时间测量功能。
5、断路器行程速度测量基准。

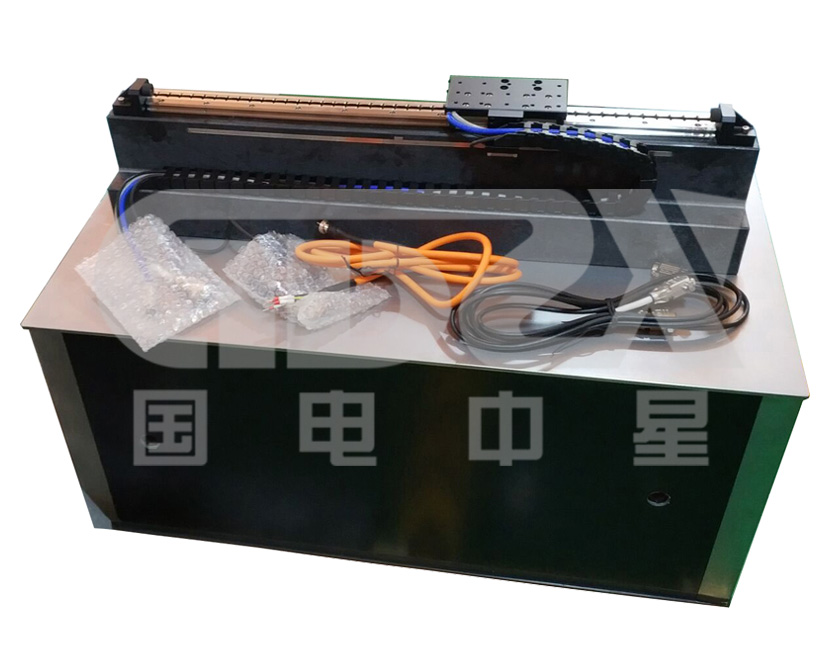

6、断路器行程速度校准运动平台采用美国进口高速磁悬浮电机和驱动系统,精度1微米的光栅传感器采样,准确测试传感器运动行程和速度。
7、 本装置既可单机使用,也可以联接电脑使用。
1 、本装置可12路断口同时输出,可同时模拟12个高压断路器触头断口的合/分闸。
2、 可同时模拟高压断路器合闸或分闸时间,可在 1-20000.000ms范围内任意设置,分辨率:1μs,
精度:0.001%读数±5μs。
3、 弹跳脉冲个数可在 0-250 个范围内任意设置,弹跳频率1kHz、2kHz、4kHz、8kHz可选择。
4、 支持不同期测试。
5 、行程设置范围:10mm-800mm, 分辨率:0.01mm, 精度:0.1%读数±0.15mm
6、 速度设置范围:0.1m/s-6.0m/s,分辨率:0.01 m/s,精度:0.1%读数±0.01 m/s

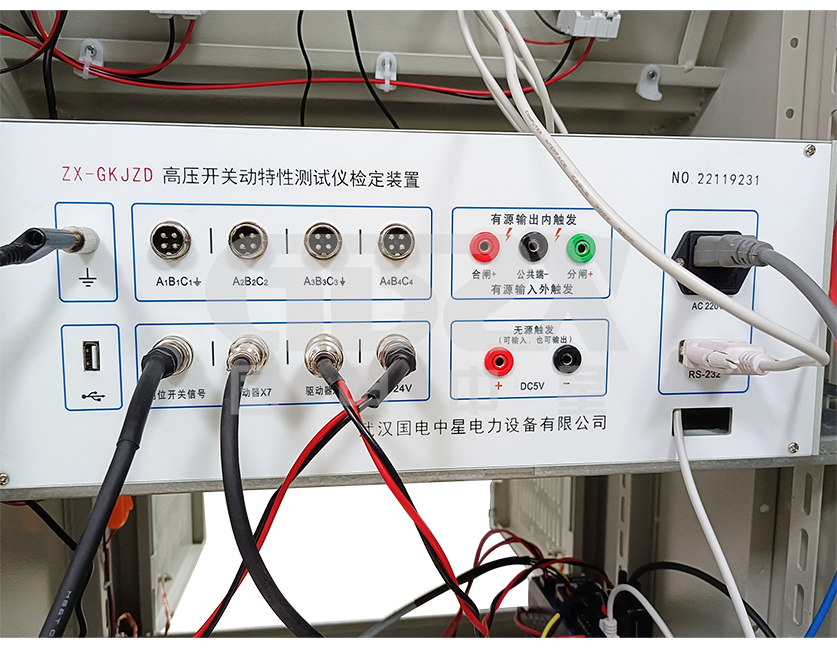

7、 支持内部触发、外部触发、有源触发、无源触发。
8、时间校验及系统控制操作台重量约70公斤左右,行程速度校验运动平台约180公斤。
9、环境温度:10-30度 环境湿度:小于85%
注:了解更多国电中星产品信息请进入 产品中心 。服务热线:400-0828-027

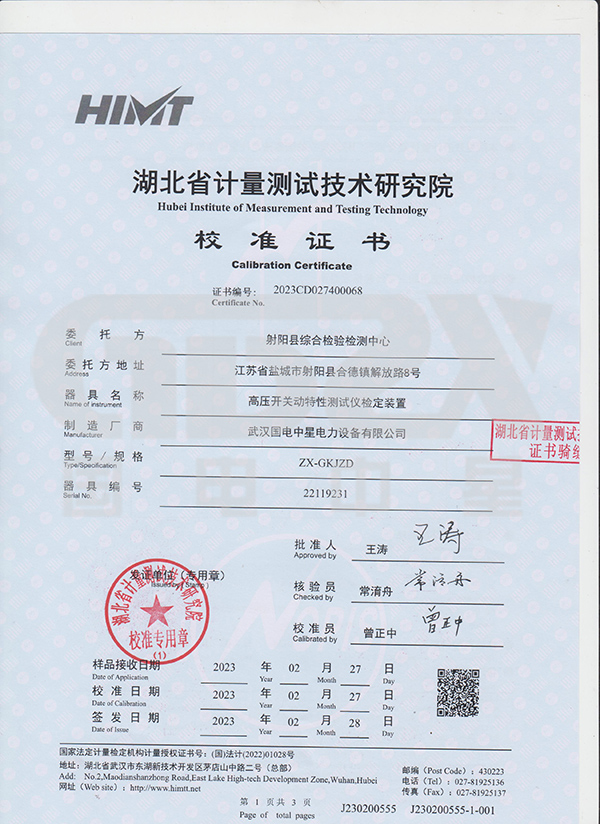

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
-
