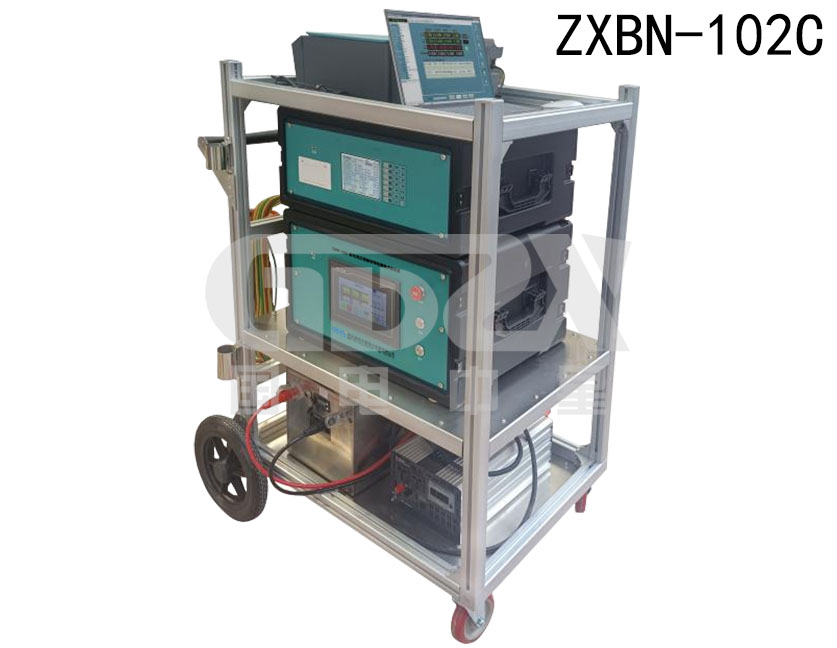

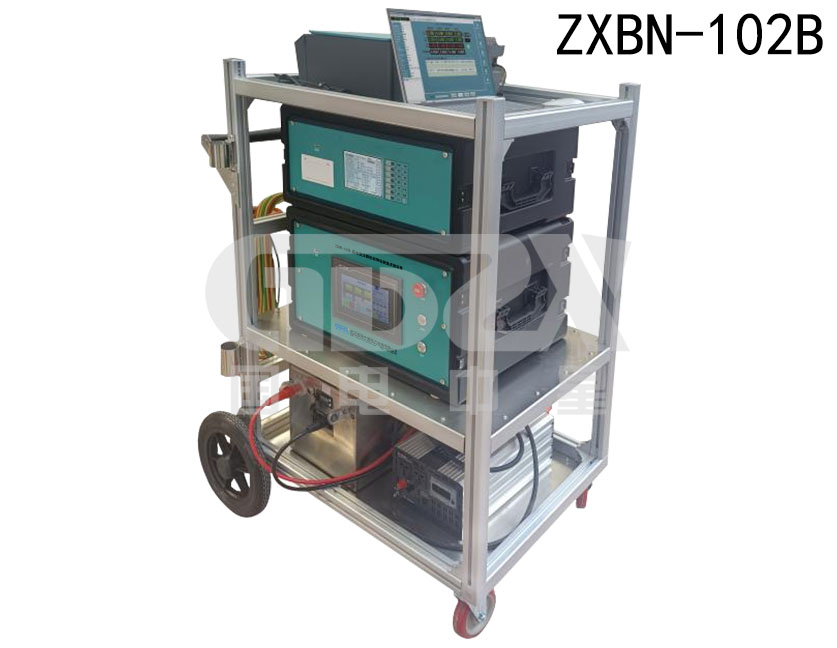

一、模块化结构设计

1. 本装置依托于电力电子技术的快速发展，在吸收各种先进技术的基础上，采用IGBT逆变SPWM脉宽调制调频调压电源取代了传统的调压器及发电机组两种电源设备，大幅度的简化了系统结构，减少了设备数量。

二、自动化程度及检测效率高

1. 采用了计算机与PLC相结合的控制方式，测量装置调压电源与测量模块接线一次完成后，整个测量能效工作流程中无需改变，操作简单、自动化程度高。

2. 空载损耗测量时以平均值电压采集数据为准，装置“一键顺控”就可自动测量出90%、100%、110%电压下的空载损耗数据（包括电压谐波含量数据-辅以判断试验电源波形畸变率是否满足标准规定）并计算出以平均值电压校正后的空载损耗结果。

3. 负载损耗测量时依据《GB1094.1-2013 电力变压器 第一部分：总则》附录G中负载损耗的温度校正，将变压器绕组直流电阻自动测量功能集成在能效测试仪主机内，无需进行接线更改便可在空载损耗和负载损耗测量接线方式下，自动对配电变压器高、低压侧绕组的直流电阻自动进行测量。

4. 配置无线通讯测温探头对变压器绕组进行温度采集，能效测试仪主机下发指令可以直接读取到被试变压器的绕组温度，根据被试变压器容量结合变频电源容量对负载测量试验电流可选25%、50%、100%额定电流进行负载损耗采样计算，并分别计算出额定电流及温度下的负载损耗、电阻损耗、附加损耗、短路阻抗百分值及欧姆值。

5. 采用快速连接插头，方便检测现场供电电源和试验电源及测量仪器的联结，可大幅度减少试验人员工作强度，提高试验效率。

三、双系统操控测试

1. 单机版操控：成套装置中能效测试仪主机全汉化菜单显示，方便对变压器参数信息进行设置，内置《电力变压器能效限定值及能效等级》标准数据库，可对应显示被试变压器铁芯类型、额定容量、接线组别、绝缘等级所对应的能效能等级和限定值，根据测试结果依据国标能效标准数据库判断打印出被试变压器所符合的能效等级结论。

2. 平板或笔记本电脑操控：配置平板或笔记本电脑后，通过蓝牙搜索设备名称建立链接，由配变能效操控软件进行能效试验，在软件界面中所设定的变压器铭牌信息直接下发到能效测试主机中，并实时读取能效测试主机所采集的数据及结果。操控软件中变压器测试功能及数据同屏显示，界面美观、清晰，动态实时显示能效测试过程，具备接线与试验项目不符等错误提示操作人员。连接打印机方便测试现场直接出具能效等级检测报告，具备报告生成和导出发送功能。

四、设备集成度高

1. 简化了以往需要几种设备才可完成的试验由测量装置完全替代，并且具有体积小、重量轻、消耗电能少。可以实现移动检测，测试精度高，性能优良。同时其还具有输出频率准确稳定、谐波含量小、输出电压波形好、电压调整快速准确等突出优点，便于车载携带移动检测，考核验收入网运行的居变和专变能效等级。

五、符合标准要求

1. 能效测量主机中内置《GB 20052-2020版电力变压器能效限定值及能效等级》中10kV配电变压器各容量的限定值及能效等级判定标准数据库，分别根据空载损耗和负载损耗测量结果对被试变压器的能效等级进行判定，直接打印结论。

2. 空载损耗、负载损耗测量采用试验的程序及方法符合《JB/T 501-2021电力变压器试验导则》对试验方法及要求的所有规定。

3. 空载损耗及负载损耗测量的校正计算符合国标《GB 1094.1-2013 电力变压器 第1部分 总则》规定。交流电压方均根值及平均值独立测量，空载损耗对电压采样时以平均电压值为准，采样时自动对装置的试验电源电压谐波含量进行1-31次的分析计算，以保证变压器试验电源电能质量符合国标的要求，保证测量装置在现场对配变能效损耗参数检测的数据真实、有效、准确。对负载损耗的温度校正计算严格按照总则规定分别计算出额定电流及温度下的负载损耗、电阻损耗、附加损耗、短路阻抗百分值及欧姆值。

六、检测地点及试验电源供电方式灵活

1. 配置的能效专用试验电源输入单相220V即可，调频调压程控试验电源输出特性完全符合变压器损耗试验的相关规定及要求，三相电压不对称度，电压不平衡度及畸变率完全符合相关标准规定。因此，可以不受现场无法提供三相电源的条件制约，可采用单相220V、单相发电机、动力电池+逆变三种方式为能效检测提供供电电源，模块化结构方式，可方便的利用车辆将设备携带到检测现场进行能效等级的检测，特别是物资仓库和居民小区变压器及专变用户安装现场，为国网公司的变压器能效提升计划（2021-2023年）提供有力的技术支撑。

七、装置能效主机模块方便计量检测

1. 能效主机中配置的变压器功率特性分析具有独立的三相电压、三相电流输入端子，预留有标准电源输入信号接线端子，方便依据仪器检定规程对电压、电流、功率等测试准确度进行校准。具备有效值电压和平均值电压独立测量，具有电压、电流1～31谐波分析功能，便于确认试验电源的频率、谐波含量、波形失真度对测量结果的准确性的影响。

2. 能效主机中配置的变压器绕组直流电阻预留检定操控菜单，可选定测试电流进行标准电阻值测试精度的校准，对变压器测试采用全自动测试方式，无需更改试验接线便可自动、快速完成高、低压侧三相直流电阻自动测试，测试完成自动将直流电阻测试结果和温度信息导入负载损耗校正计算程序，得出被试变压器在额定电流及参考温度下的负载损耗、电阻损耗、附加损耗、短路阻抗百分值及欧姆值。

八、功能扩展性强

1. 可选择配置APP软件操控平台，通过与测量装置采用蓝牙通讯和借助于物联网模块，即可实现检测报告的生成、检测数据结果的上传及联机打印功能。

2. 在测量装置能效等级项目的基础上，无需额外增加电源容量就可以将检测项目扩展到配网物资C级检测等级。

3. 只需添加以下对应设备就可实现：

1) 中频中间变压器═倍频感应耐压试验；　　　　

2) 电子式兆欧表═绝缘电阻测量； 　　　

3) 全自动变比测试仪═电压比测量和联结组标号；

4) 试验变压器═外施耐压试验；　

5) 绝缘液试验器═绝缘液试验。
