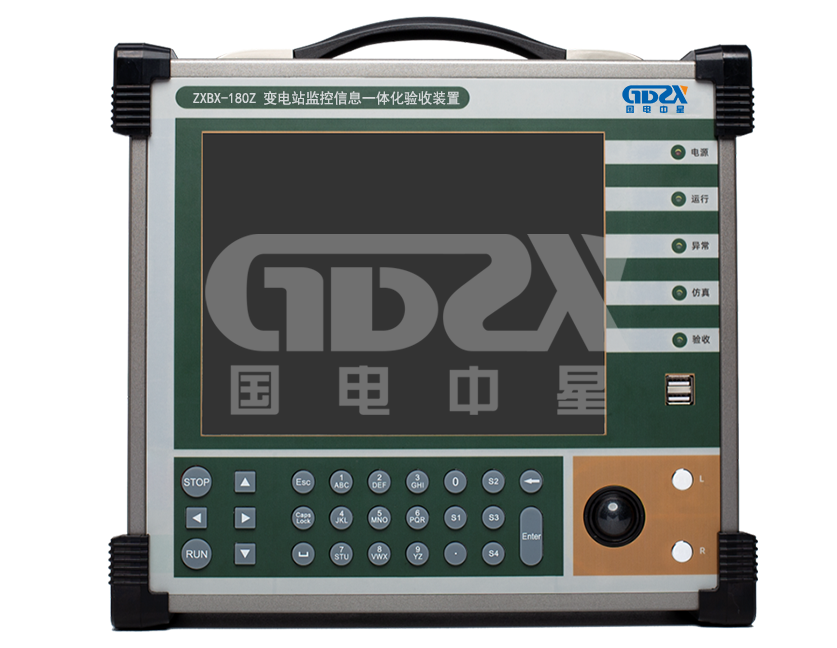

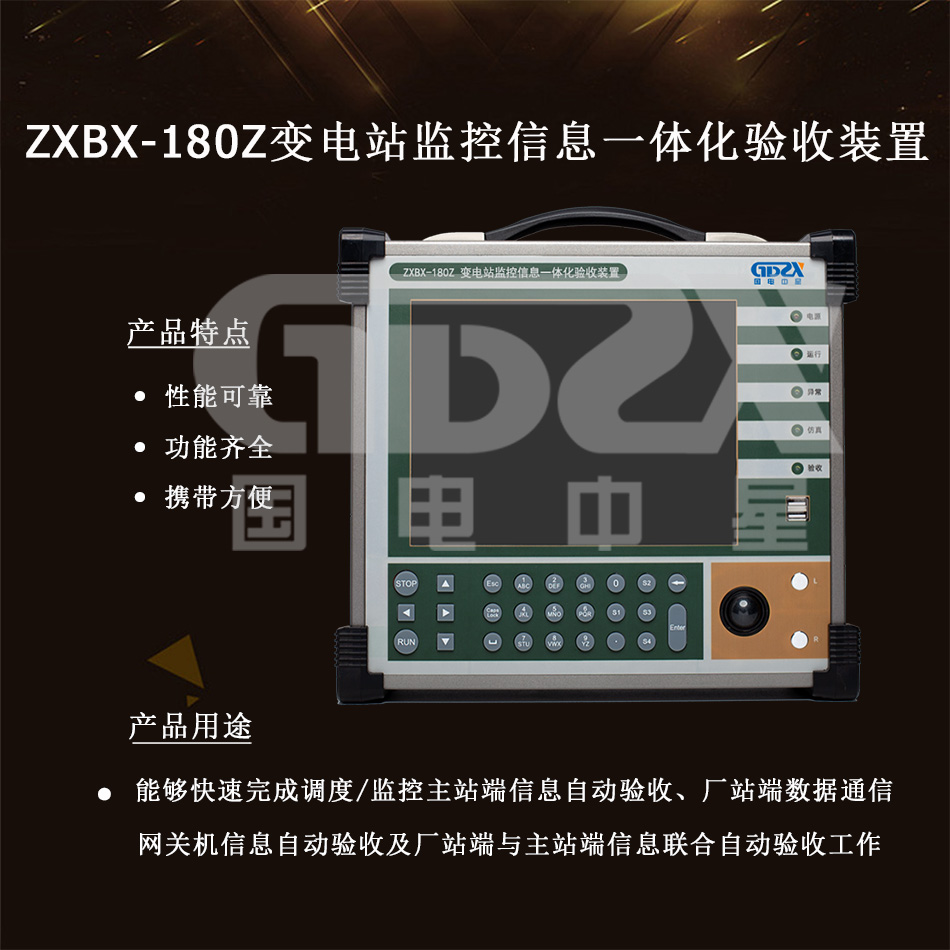

ZXBX-180Z变电站监控信息一体化自动验收装置是基于IEC61850标准、DL/T 634.5104标准、Q/GDW11627—2016变电站数据通信网关机等技术规范开发,能够快速完成调度/监控主站端信息自动验收、厂站端数据通信网关机信息自动验收及厂站端与主站端信息联合自动验收工作,减少对点联调时间,节约人力、物力成本,广泛应用于110kV-750kV采用IEC61850标准的智能及常规变电站调试、验收、运维各阶段。
1. 具有模拟全站间隔层IED设备与数据通信网关机信息交互,自动向主站发送遥测、遥信报文;
2. 具有模拟调度/监控主站功能,与数据通信网关机通信,接收的遥信、遥测、遥控、遥调等信息与监控信息点表自动关联;
3. 支持适配主流监控系统厂商远动组态文件;
4. 支持全景信息扫描及支持厂家自定义点表文件导入等模式,实现监控信息点表与SCD配置文件的自动关联。
5. 具有远动信息配置静态校核功能,能对SCD、RCD和监控信息点表进行有效性和一致性校核;
6. 具有远动信息与监控后台信息同步验收功能,校核远动配置与变电站一次/二次遥信、遥测信号一致性,同时支持遥控和传动试验及其伴生信号的验收;
7. 支持数据通信网关机遥信、遥测配置闭环动态校验功能,动态校核远动机配置与实际转发信号的一致性;
8. 支持多组人员同时验收;
9. 具有接收对时信息进行时间同步功能;
10. 具有主站IP和远动机IP不在同一网段直接连接的功能,避免改变远动机配置
11. 具有远动配置文件、SCD文件一致性校核和版本管理功能;
12. 支持告警直传验收功能;
13. 自动生成不可编辑的站端侧校验过程记录和验收记录报告。
仿真数量 | |
仿真IED装置 | 支持模拟≧255台间隔层IED装置并列运行 |
仿真调度主站 | 同时仿真调度主站数≧4个 |
遥信遥测 | |
触发分辨率 | ≦20ms |
数据触发时间间隔可设范围 | 10ms~300s |
时间同步 | |
对时精度 | 优于10ms |
CPU系统 | |
CPU | Intel i3处理器四核 |
内存 | 8GB |
硬盘 | 128G |
以太网接口 | |
功能 | 4个MMS以太网口同时仿真A、B子网及连接主备远动机 4个104以太网口同时与4路调度通道通讯 |
数量 | 8个 |
型号 | 10/100/1000 Base-T |
USB接口 | |
接口功能 | 用于配置/报告导入、导出 |
接口数量 | 2个 |
接口类型 | USB 3.0 |
支持规约 | |
电力规约 | 支持IEC61850、DL/T 634.5101、DL/T 634.5104等多种规约 |
供电电源 | |
电源 | AC/DC 110-220V |
液晶屏 | |
液晶屏规格 | 10.4寸液晶显示屏 |
机械参数 | |
尺寸 | 342*313*145mm |
重量 | 6.00Kg |
环境条件 | |
正常工作温度 | -20~60℃ |
贮存及运输 | -30~80℃ |
采用一体化及模块化设计,并满足后续功能的扩展需求 |
