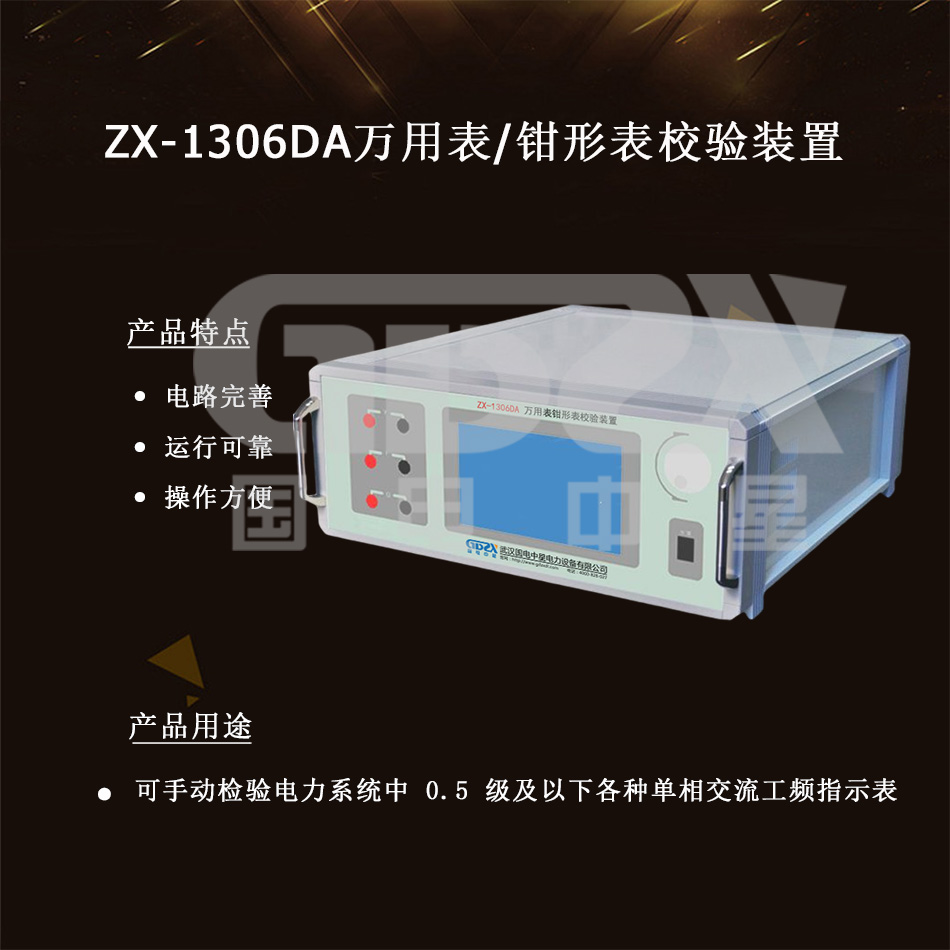

ZX-1306DA万用表钳形表校验装置

可手动检验电力系统中 0.5 级及以下各种单相交流工频指示表

参考标准:JJG124-2005《电流表、电压表、功率表和电阻表检定规程》、JJF1587-2016《数字多用表校准规范》

●采用 DSP 和16位高速数模转换器组成可控制的正弦波、畸变波信号源

●显示器采用 5.7 英寸 TFT 彩色液晶屏,显示清晰亮丽

●电路设计完善、运行可靠、操作方便


注: 关于产品购买、技术维护等服务,欢迎致电! 4000-828-027
产品简介

ZX-1306DA万用表钳形表校验装置是按照检定规程 JJG124-2005《电流表、电压表、功率表和电阻表检定规程》、JJF1587-2016《数字多用表校准规范》的要求而设计的 0.05(0. 1)级单相交流和直流标准装置。

源的信号部分采用 DSP 和 16 位高速数模转换器组成可控制的正弦波、畸变波信号源。显示器采用 5.7 英寸 TFT 彩色液晶屏,显示清晰亮丽。电路设计完善、运行可靠、操作方便。

性能特点
技术指标

交流输出

 电压量程

200mV 400mV 2000mV 4000mV 20V 100V 200V 500V 1000V

电流量程

2mA 4mA 20mA 40mA 0.2A 0.5A 2A 5A 10A 20A

调节范围

0~120%(1000V 电压除外)

调节细度

5×105

电压、电流输出容量

最大  20VA

电压、电流调定准确

A:电压 201000V,电流 0.220A 量程

±(0.03%RD+0.02%RG)

B:电压 2004000mV,电流 240mA 量程

±(0.3%RD+0.2%RG)

电压、电流输出稳定度

A:0.01% /60s

B:0.05% /60s

电压、电流波形失真度

0.3%

功率输出调定准确度

±(0.06%RD+0.04%RG 20VU500V,0.2AI≤20A,PF≥0.5);

相位调节范围

0359.99°

调节细度

0.01°

正弦波输出频率调节范围

(4565)·N Hz (N=123……31)

正弦波输出频率调节细度

0.001·N Hz (N=123……31)

正弦波输出频率调定准确度

0.01Hz

谐波输出 231 次,幅度 020%(基波额定值)

相位细度

0.01°·N (N 为谐波次数, N= 2, 3, 4,…… 31)

输出可以同时含有多个谐波,也可以设基波幅度为 0,输出高于工频的正弦波

直流输出

 电压量程

200mV400mV2000mV4000mV20V40V100V200V400V1000V

电流量程

20μA40μA200μA400μA2mA4mA20mA40mA0.2A1A2.5A 5A10A20A

电压、电流调节范围

0110% (1000V 电压除外)

电压、电流调节细度

5×105

电压、电流输出容量

最大  20W

电压调定准确度

±(0.03%RD+0.02%RG)

电流调定准确度

±(0.06%RD+0.04%RG)

电压、电流输出稳定度

0.01%/60s

电压、电流输出纹波

1%

频率输出

正弦波输出范围(用交流电压、电流输出提供)

(4565) ·N Hz

细度

0.001·N Hz N=123……31

调定准确度

5×105

点频方波

点频方波输出

1kHz5kHz10kHz50kHz100kHz200kHz1000kHz

方波幅度

4.5V

调定准确度

5×105

电子电阻箱输出

量程

0200Ω、02kΩ、020kΩ、0200kΩ、02MΩ

调节细度

0.025%

调定准确度

0200Ω、02MΩ档时 ±(0.3%RD + 0.2%RG)

0200Ω、02MΩ档除外 ±(0.12%RD + 0.08%RG

工作电源

单相 220V±10%50Hz±5%

使用环境

温度 20℃±10℃,相对湿度 ≤85%RH

体积重量

440×460×165mm3,约 12kg
