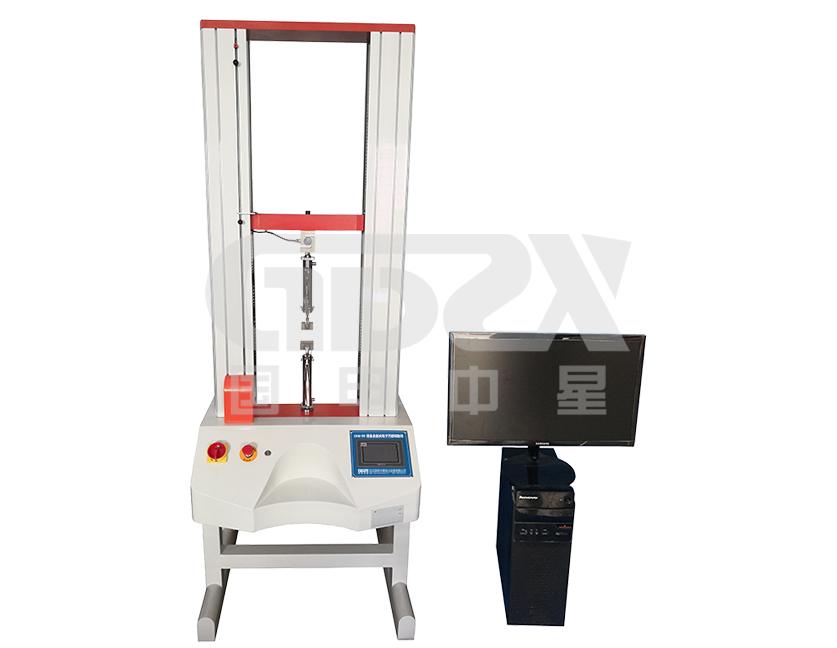

ZXDL-20液晶数显式电子万能试验机
可对各种金属、非金属及复合材料进行力学性能测试和分析研究
参考标准:满足国家标准GB/T 1040、GB/T 1041、GB/T 1042、GB/T 10802、GB/T 10807、GB/T10808的要求及提供的标准
●专业设计的PCI数据采集放大和控制系统,试验力、变形的放大、A/D转换过程实现了全数字化调整。
●可对各种金属、非金属及复合材料进行力学性能测试和分析研究。
●采用伺服电机,高精度滚珠丝杠,高精度传感器,新独立控制器,伺服控制系统作为动力源。
GB4467液晶数显式电子万能试验机(20KN)采用伺服电机,高精度滚珠丝杠,高精度传感器,新独立控制器,伺服控制系统作为动力源;采用先进的芯片集成技术,专业设计的PCI数据采集放大和控制系统,试验力、变形的放大、A/D转换过程实现了全数字化调整。本机可对各种金属、非金属及复合材料进行力学性能测试和分析研究,广泛应用于航空航天、石油化工、机械制造、电线、电缆、纺织、纤维、塑料、橡胶、陶瓷、食品、医药包装、铝塑管、塑料门窗、土工布、薄膜、木材、纸张、金属材料及制造业,电子万能拉力试验机可根据GB、JIS、ASTM、DIN、ISO等标准自动求取最大试验力值、断裂力值、屈服强度、上下屈服强度、抗拉强度、抗压强度、断裂延伸率、拉伸弹性模量、弯曲弹性模量等试验数据。满足国家标准GB/T 1040、GB/T 1041、GB/T 1042、GB/T 10802、GB/T 10807、GB/T10808的要求及提供的标准。
1) 精密无间隙滚珠丝杠、高刚性、高稳定性的双柱负荷机架。立柱采用高强度耐磨缸轴,淬火、精磨、保证平行;工作台、横梁整体实心材料,加工中心加工、精密磨削,保证平行度、垂直度。
2) 微电脑系统,实时采集试验力、加荷速率、变形量,并计算、处理、分析。配备微型打印机,可打印输出实验结果。
3) 高精度测力器,线性宽,稳定性好,保证载荷的测力精度。
4) 高速率、低振动、免维护、静音型交流电机驱动系统。
5) 预留接口,并可实现局域网和互连网的数据传输与转换。
6) 电路板采用光电隔离设计,抗干扰能力强。
7) 速度瞬间切换:试验过程中可按预先设定的三个速度瞬间切换,以节约试验时间
8) 自动停机:试样破坏后,移动横梁自动停止移动
9) 显示方式:试验过程动态实时显示试验力、位移量、试验速度、峰值、试验状态同时实时在同一液晶屏幕上显示
10) 自动返回:试验完成后试验机移动横梁自动返回到试验初始位置
11) 拥有多种完善的试验夹具,快速更换;可选T型工作台,防旋转夹具/附件装置,夹具、附件、环境系统和引伸计。
12) 宽泛的测试速度,0.001~500mm/min内任意选择(可定制高速0.001~2000mm/min)。
多重保护功能:试验力过载、位移行程保护;过流、过压、过热保护;试样破断时安全保护;操作提示向导保护;试验结束自动保护;
最大试验力 | 20KN |
试验机级别 | 1级 |
负荷测量范围 | 1%~100%FS |
示值相对误差 | ±1.0%以内 |
试验力分辨力 | 0.001N |
变形分辨力 | 0.001mm |
力控速率调节范围 | 0.005%-5%FS/S |
力控速率控制精度 | 速率 <0.05%FS时,为±1%设定值以内; 速率 ≥0.05%FS时,为±0.5%设定值以内; |
变形速率调节范围 | 0.005~5%FS/s; |
变形速率控制精度 | 速率<0.05%FS/s时,为设定值的±1%以内; 速率≥0.05%FS/s时,为设定值的±0.5%以内; |
位移速率调节范围 | 0.001~500mm/min;(可定制高速系统0.001-2000mm/min) |
位移速率控制精度 | 为设定值的±1.0%以内; |
加载方式 | 微电脑自动控制 |
有效试验跨度 | 400mm |
横梁移动行程 | 900mm |
电源 | 220V±10% 50Hz(须可靠接地) |
机器功率 | 500w |
主机尺寸(LWH)mm | ≈780*465*1600 |
机器重量 | ≈240kg |
室温10―35℃。 相对湿度≤80%。 周围无振动,无腐蚀性介质,无强磁场干扰。 电源电压波动不超过额定电压的10%。 在稳固的基础上水平安装,水平度为0.2/1000。 |
