绝缘油击穿强度试验设备及试验规程方法

绝缘油击穿强度试验

绝缘油的物理特性

当水分进入绝缘油后，水分在油中的状态可分为：悬浮状态、溶解状态和沉淀状态。为悬浮状态时，油对击穿电压下降最为显著;溶解状态次之;沉淀状态一般影响很小。因此水沉积在变压器底部时，抽取油样不一定是取得有水的油样做试验，它的击穿电压仍然很高。

影响绝缘油电气强度的因素：吸收水分、外表污染和温度变化等等。如油瓶未封闭置放了一个晚上，耐压强度就降低了，主要的原因是油吸收了水分，晚间气温下降，空气中湿度升高，空气中的水分更容易浸入而溶解于油中，当油中含有微量水分，油的耐压强度便明显下降。

绝缘油击穿试验用专用器具：

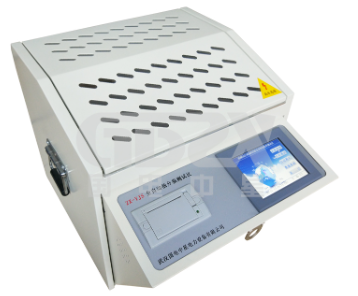

绝缘油介电强度测试仪，绝缘油击穿试验，用平板型电极不采用球型电极，平板型极间电场分布均匀，易使油中杂质连成“小桥”，故击穿电压较小，程度上决定于杂质的多少。绝缘油击穿的目的是检查油中的水分、纤维等杂质，因此采用平板型电极较好。国标规定平板型电极直径为25mm，板间距离为2.5mm，装入油杯中，作为绝缘油击穿试验用专用器具。

影响油试验的有关因素

(1)油的抗电强度与外加电压作用时间有关。

外加电压作用时间长，油中的杂质有足够的时间在间隙中形成小桥，抗电强度就会较低。外加电压作用时间短，在冲击电压下，油中的杂质来不及在间隙中形成小桥，击穿电压将显著提高。冲击时间越短，击穿电压越高。

(2)油的抗电强度与电源的频率有关。

电源的频率对试验也是有影响的，当频率太高时，由于介质损耗加大，可能引起热击穿，击穿电压下降，所以油的抗电强度试验采用工频电源。

(3)油的抗电强度与油的温度有关。

受潮的油的击穿电压随着温度的升高而升高，因为油中悬浮状态的水分随着温度的升高转为溶解状态的缘故。当温度上升至60-800℃以上时，由于水分蒸发而在油中产生大量气泡，击穿电压反而下降。干燥过的油则受温度影响小。
