变压器油介质损耗因素测量方法及要求

试验目的

变压器油介质损耗因数是衡量变压器油本身绝缘性能和被杂质污染程度的重要参数；油的损耗因数越大，变压器的整体介质损耗因数也就越大，绝缘电阻相应降低，油纸绝缘的寿命也会缩短，因此必须严格测试以便将油的介质损耗因数控制在较低范围内。

试验方法

变压器油介质损耗因数试验方法按GBT 5654 的规定进行。

试验仪器

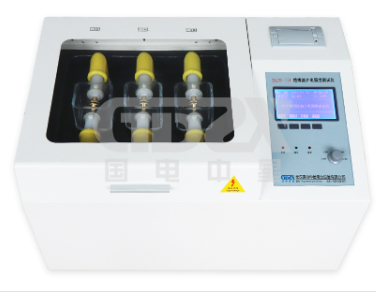

变压器油介质损耗因数测量试验一般采用ZXJYD-III 全自动绝缘油介电强度测试仪、介损仪进行测量。

具体要求如下：

a)主机：具有分辨率为10的交流(工频)电桥；

b)电极杯：采用零件易于拆和清洗、重新装配后空杯电容量不易改变的三端电极杯；

c)恒温加热装置：应能保持温度在规定值士0.5C以内。

试品取样

试品按GB7597规定的方法取样。

试验过程

试验过程按如下要求：

a)熟悉介质损耗测试仪使用说明书，并按要求连接试验仪器并调试正常，并经计量部门检定合格；

b)完全拆卸电极杯，先用丙酮、后用洗涤剂彻底清洗，再用蒸馏水清洗几遍，并放到蒸馏水中煮沸1h;然后放在鼓风干燥箱里干燥 1h~2h后，再重新装配电极；

c)测量空杯介损应接近零、电容量应在规定值范围内；

d)用试油洗刷两次油杯，正式测试时按规定量(一为40mL~45mL)倒人试油；

e)接通恒温控制装置，给试油加温至规定温度，按规定施加电压、测试测试过程不宜超过 10min；

f)如使用自动介损测量仪，设置完参数按“开始”键即可自动完成测试过程。对于新仪器，a)b)c必须实施，而在正常使用情况下，可不必每次都实施

注意事项按如下要求:

a)先检测交流电源，在保证仪器要求的情况下才能接通电源；

b)仪器外壳和接地点应可接地；

c)确认仪器检定的有效期限；

d)自动介损测量仪电源不宜接在磁饱和稳压电源上；

e)油杯清洗后严禁用手或不洁净物接触电极；

f)使用时间较或受到严(损超过 10%后应 7.25)测空损；

g)试下一个油样时，如果上次油样结果大于此油样对应的合格值:油杯应用介损值较低的油洗刷几次后，再用试油洗两次；

h)装、倒试油时，内电极不宜接触任何物体。

结果的判定
测量同一油样时，两次测试值之差不应大于0.0001加上两个值中较大一个的25%；如果不能满足上述重复性要求应继续测量油样，直到满足要求，此时测量结果才能视为有效:取两次有效测量中较小的一个值作为油样的介质损耗因数。

合同没有规定时变压器油介质损耗因数(90C规定值:330kV 级及以下产品应小于0.010:500kV 级产品，应小于0.007。

合同有规定时，按合同规定判定是否合格。
