直流电阻测试仪接线方法及操作面板说明

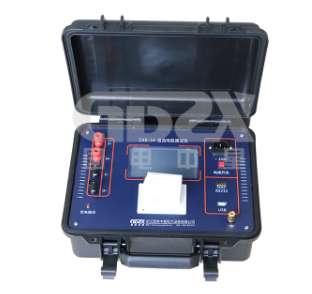

直流电阻测试仪面板说明

1、U+、U-：电压输入端子，红色是正极，黑色是负极；

2、I+、I-：电流输出/输入端子，红色是正极，黑色是负极；

3、液晶：7寸彩色液晶显示，显示菜单、电流和电阻值等；

4、打印机：微型打印机，实时打印测试结果；

5、RS485：仪器与上位机的通讯接口；

6、USB端口：仪器与U盘的接口；

7、三合一电源座：仪器电源控制开关。当接入三芯电源线，将电源座左侧开关按钮拨到开（“  ”）的位置仪器即开机；

8、接地柱：为整机外壳接地用，属保护地；

9、确认键：在主界面中光标在任意菜单上，按此键即可进入相应的子菜单；例如光标选中直阻测试菜单，按此键即可进入直阻测试电流选择界面；

10、右方向箭头：右循环方向键，各项主菜单及所属功能选项间光标的右循环移动

11、左方向箭头：左循环方向键，各项主菜单及所属功能选项间光标的左循环移动；

12、上方向箭头：上循环方向键，各项主菜单及各个功能选项的向上循环翻动；

13、下方向箭头：下循环方向键，各项主菜单及各个功能选项的向下循环翻动；

14、打印键：测试结束后按此键可打印测量结果；

15、保存键：在测试结束后按此键可保存当前测试记录；

16、返回键：测量结束或参数设置完成后按此键可以回到上一级菜单。

测试与操作方法

1、测试接线：

将被测试品通过专用测试线与本机接线柱连接，连接牢固，同时把地线接好。

A： 单相测量法，见下图
