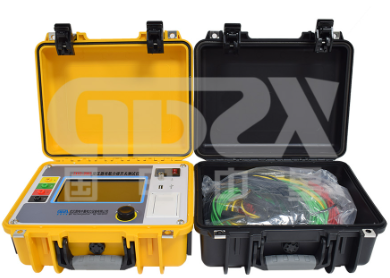

变压器有载调压分接开关测试仪使用方法

操作指南

（一）接线

带变压器线圈测量

将仪器内附的4根（红、绿、黄、黑）大线夹取出来，用大线夹夹住变压器高压端子的A、B、C和中性点O端，将线的另一接线端子分别插入仪器面板上的A、B、C、O插孔。用小夹子将变压器低压侧的A、B、C、O端子短路接地即可。

2、吊芯测量有载分接开关

在变压器大修时，有载分接开关吊出没有线圈。先把每一相中开关连接的触点短路，用变压器有载调压分接开关测试仪附带的4根（红、绿、黄、黑）小线夹分别夹住ABC相的短路点和中性点。另一接线端子分别插入变压器有载调压分接开关测试仪即可。

（二）测试

1、检查接线无误后，打开仪器电源开关。开机画面为设置菜单，并在右上方显示出当前时间。此时可修改当前测量开关的名称，档位，查找方式等，祥情请见后面高级设置一节。

2、按“测试”键仪器显示“充电…”、“7->8”。这时可按“上、下”键设置档位,按上键变为“7->9”档，按下键变为“6->7”档。所设档位要和待测档位一致。同时可见到屏幕显示正在刷新的ABC三项波形线。待显示波形呈直线状态且三项数值相对稳定时（注：这是一个充电过程），再按“确认”键屏幕画面；此时，表示变压器有载调压分接开关测试仪正在测量开关从7档到8档的开关切换过程。（不改设置就显示07-08）

3、启动有载开关，当听到有载开关动作对触头进行切换的声音时阻值随之发生变化。仪器将自动搜索到过渡波形，并显示在屏幕上。用四组光标移动键调整光标位置到波形串联.并联.串联的明显转折处。按“相序选择”键选择调整A.B.C三项，光标调节好后显示屏上将直接显示出波形时间和电阻值。各段参数的意义，R1和R2是过渡电阻值，T0是三相同期,T2是桥接时间,T4是过渡时间。处理好三项的参数后，就可按“打印”键进行打印。这时打印的图纸包括波形和处理的参数值。

（三）存储及查阅

1、打印完后按“退出” 键进入图6所示的“处理菜单”，移动光标到“波形存储”处，按“确认”键则菜单中将出现一个“■2”项。这个数字代表当前储存的位置，用“↑”、“↓”键可改变“■2”的数值即改变储存的位置。选择存储位置后，按“确认”键仪器自动删改“■2”的内容，“■2”变为“OK”字样后则存储完毕。

2、在处理菜单中。选择“波形查阅”后，按“确认”键进入“查阅菜单”则显示屏出现如图7所示画面，可用“↑”、“↓”键改变闪烁光标的位置即要查阅波形的位置，再按“确认”键则显示屏显示出要查阅的波形。这时按“打印”键即可打印出所查阅的波形。

（四）数据通讯

1、连接数据线，在不带电情况下将数据线的5芯航插，插到仪器上，将9芯DB头接到电脑的串1口。

2、打开仪器进处理栏，打开电脑通信软件。先进入变压器有载调压分接开关测试仪的数据通讯菜单，移动手形光标按“确认”键选定即可。再用电脑鼠标按通信软件上的通信键等待显示完成任务。
