绝缘工具和安全用具电气试验方法

发布时间:2024-06-03 浏览数:0

绝缘工具和安全用具电气试验

绝缘工具和安全用具是电气维修、带电操作、带电检査不可缺少的工具和用具。为保证运行检修和带电作业人员的安全必须对新使用的绝缘工具和安全用具进行验收试验,电气试验项目:绝缘电阻的测试、工频交流耐压试验。

绝缘电阻的测量

对绝缘工具表面绝缘电阻的测量,应使用2500V摇表。测量时可使摇表的“L”端及“E”端引出线的测试电极(电极宽2cm)相距2cm左右,依次平行移动至有效长度的全表面,在此过程中连续转动摇表(或电动式兆欧表连续工作),其绝缘电阻值应无变化,在一般温度和湿度下,测得的绝缘电阻值不得低于700MΩ。


工频交流耐压试验对绝缘工具的试验电压是根据绝缘工具可能遭受的操作过电压数值来考虑的,并要有10%的裕度,按系统中的最大工作电压的1.1倍为试验电压,对绝缘工具进行耐压试验。

6-10kV系统的操作过电压按4倍线电压考虑,其试验电压为:

4x10x1.1=44kV

35kV系统的操作过电压按4倍相电压考虑,其试验电压为:
4x35/√3x1.1=89kV

按绝缘工具的有效绝缘长度施加试验电压,往往受到试验设备的限制,由于试验电压较高,需要分段进行试验,这时工具每厘米绝缘长度的试验电压按上述计算值还应提高20%,这样根据绝缘工具的最小有效绝缘长度可以计算出每厘米长度应加的试验电压值。

试验方法如下:

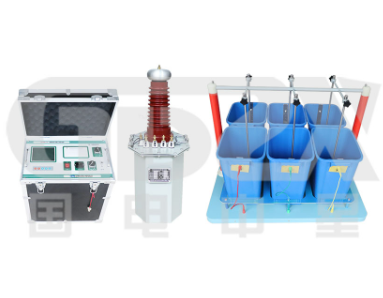

绝缘杆、绳、梯的耐压试验:用细裸铜线或细裸铝线等作电极,缠绕于试品上,并按等距离布及各部位(例如间隔30cm)绝缘手套、绝缘靴的耐压试验:将手套、靴内注水,水面距上沿5cm,并将其置于水箱内,浸入水中,根据手套的不同高度调节水箱的升降框,使手套内外水位相同,将电极插人手套内加压,要注意手套露出水面的部分应保持干燥。
