变压器绝缘电阻和吸收比极化指数试验要求

发布时间:2024-06-04 浏览数:118

变压器测量绝缘电阻和吸收比、极化指数试验结果标准要求

交接试验标准:

1、绝缘电阻值不低于产品出厂试验值的70%。

2、当测量温度与产品出厂试验时的温度不符合时,可换算到同一温度时的数值进行比较;

3、变压器电压等级为35kV及以上,且容量在 4000kVA及以上时,应测量吸收比。吸收比与产品出厂值相比应无明显差别;在常温下应不小于 1.3;当R60s 大于3000MΩ时,吸收比可不做考核要求。

判断标准:

4、变压器电压等级为220kV及以上且容量为120MVA及以上时,宜用5000V兆欧表测量极化指数。测得值与产品出厂值相比应无明显差别。在常温下不小于 1.3。当R60s大于10000MΩ时,极化指数可不做考核要求。


预防性试验标准:

1)绝缘电阻换算至同一温度下,与前一次测试结果相比应无显著变化,一般不低于上次值的70%

2)35kV及以上变压器应测量吸收比,吸收比在常温下不低于 1.3;吸收比偏低时可测量极化指数,应不低于1.5

3)绝缘电阻大于10000M2时,吸收比不低于1.1或极化指数不低于1.3,要点:

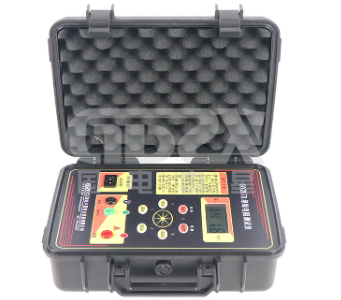

1)使用2500V或5000V兆欧表,对220kV及以上变压器,兆欧表容量一般要求输出电流不小于3mA

2)测量前被试绕组应充分放电

3)测量温度以顶层油温为准,各次测量时的温度应尽量接近

4)尽量在油温低于50℃时测量,不同温度下的绝缘电阻值应进行温度换算

5)吸收比和极化指数不进行温度换算6)封闭式电缆出线或GIS出线的变压器电缆、GIS侧绕组可在中性点测量,其他独立绕组短路接地7)必要时,如:

一运行中油介损不合格或油中水分超标-渗漏油等可能引起变压器受潮的情况铁芯、夹件绝缘测试k,要点:

1)分别测量铁芯对地、铁芯对夹件、夹件对地绝缘电阻;

2)采用2500V电子式兆欧表测量,记录1分钟的绝缘电阻值,/应无闪络及击穿。要点:

1)交接须采用2500V兆欧表(预试对运行年久的变压器可用1000V兆欧表)

2)只对有外引接地线的铁芯、夹件进行测量;

3)必要时,如:油色谱试验判断铁芯多点接地时测量电容型套管末屏对地绝缘电阻使用2500V兆欧表应测量“抽压小套管”对法兰的绝缘电阻,不应小于 1000MΩ应排除脏污、潮气影响。
