互感器绕组直流电阻测试方法及标准要求

绕组直流电阻测量

对电压互感器一次绕组，宜采用单臂电桥进行测量；

对电压互感器的二次绕组以及电流互感器的一次或二次绕组，宜采用双臂电桥进行测量，如果二次绕组直流电阻超过10Ω，应采用单臂电桥测量；

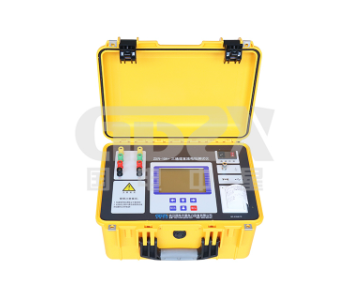

也可采用直流电阻测试仪进行测量，但应注意测试电流不宣超过线圈额定电流的20%，以免线圈发热直流电阻增加，影响测量的准确度。

试验接线：将被试绕组首尾端分别接入电桥，非被试绕组悬空，采用双臂电桥(或数字式直流电阻测试仪)时，电流端子应在电压端子的外侧；

换接线时应断开电桥的电源，并对被试绕组短路充分放电后才能拆开测量端子，如果放电不充分而强行断开测量端子，容易造成过电压而损坏线圈的主绝缘，一般数字式直流电阻测量装置都有自动放电和警示功能；

测量电容式电压互感器中间变压器一、二次绕组直流电阻时，应拆开一次绕组与分压电容器的连接和二次绕组的外部连接线，当中间变压器一次绕组与分压电容器在内部连接而无法分开时，可不测量次绕组的直流电阻。

试验关键点：

测量电流不宜大于按绕组额定负载计算所得的输出电流的50%

当线圈匝数较多而电感较大时，应待直流电阻测试仪显示的数据稳定后方可读取数据，测量结束后应待仪器充分放电后方可断开测量回路。

记录试验时环境温度和空气相对湿度；

直流电阳测量值应换算到同一温度下进行比较。

结果判断:
       与历次试验结果和同类设备的试验结果相比无显著差别。
