继电保护装置的检验与整定试验操作规范

1、继电保护装置检验、整写前应做好下列准备工作：应备有定方案、原理接线图、回路安装图、前次检验记录、有关的检验规程适用的仪表仪器、设备、工具连接线、备用零件和正式的检验记录表格。

1、继电保护装置检验、整写前应做好下列准备工作：应备有定方案、原理接线图、回路安装图、前次检验记录、有关的检验规程适用的仪表仪器、设备、工具连接线、备用零件和正式的检验记录表格。

2、对新型继电器以及继电保护装置，必须经过技术鉴定，否则不准投入运行。

3、继电保护工作人员，应取得变电所值班人员同意后，方准开始在变电所内。进行检验工作。值班人员按操作规程程序，切断被检验开关的一次回路，并挂接地线。将进行检验的保护装置与其它设备的跳闸回路断开，用熔断器断开直流电源，并说明周围设备的运行状态及注意事项后才准许开始工作。

4、在检验继电保护装置时，为了避免运行中设备误跳闸或将备用设备误投入，应先确定被检验的装置中哪些回路在检验时应预断开，运行中的哪些盘或盘的哪些部分必须加以适当的保护。

5、了解被试保护设备的一次接线及运行方式，并考虑到当利用负荷电流及电压检验时，如果系统发生事故或被检验装置发生误动作，应有保证供电的安全措施。

6、继电保护装置检验用的电源应基本稳定，如果由于电压波动对检验结果造成影响时，应采取必要的稳压措施。

7、继电保护在拆装和试验前，应与检修及运转人员联系，必要时需由工作负责人填写工作票,做好安全措施后,方可进行检验工作。

8、继电保护在带电拆装时，要断开直流电源，电流互感器短路电压接头须用胶布包好，防止接地和短路，并下严禁带电检验继电保护装置。

9、拆装继电保护装置时，要作好标记，必要时画接线草图，防止接线错误。

10、试验过程中需输入大电流时，应力求缩短时间。

11、试验回路不应接地，以免电源短路。

12、继电器除油壶内可以注入油质外，其它一律不准注入任何油质。

13、在控制盘和保护盘上工作时，必须将工作盘和两侧运行盘用布幔等加以明显隔开。

14、在运行的二次回路上工作时，应遵守下列规定：应穿低压绝缘鞋或站在绝缘垫上，有专人监护，使用的工具用绝缘物包扎。电流互感器二次不得开路，短路二次绕组必须使用短路片或短路线，连接必须牢固可靠。

15、在保护盘上进行钻孔等振动较大的工作时应采取措施，防止运行中设备掉闸，必要时经值班调度员或值班负责人同意，将保护装置暂时退出运行。

16、检验继电保护和仪表的工作人员，不准进行任何倒闸操作但在值班员许可后，可拉合开关。

17、继电器检验调整完毕后，应认真填写试验报告后，将试验结果通知运转人员。

18、检验时使用的试验仪器、仪表、工具及所采用的其它设备、装设的临时线都应拆除，检验时所拆除的导线都应恢复，各信号继电器在掉牌指示都应复归。

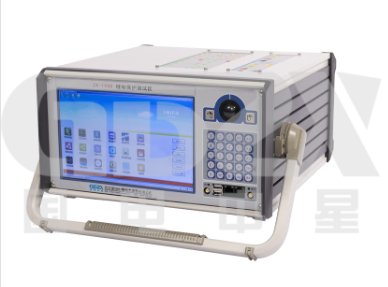

       国电中星是专业的二次保护检测设备生产厂家，生产的仪器设备种类多，多种型号可供选择。国电中星为您服务：4000-828-027，了解更多访问国电中星官网：www.gdzxdl.com。
